64-канальный модуль синхронизации (для построения измерительной системы) Rigol DS SYNC64

  • 1 332 016 руб.

    • Последняя цена (на момент наличия)

  • Производитель: Rigol
  • Модель: DS SYNC64
  • Наличие: Нет в наличии

0 отзывов / Написать отзыв

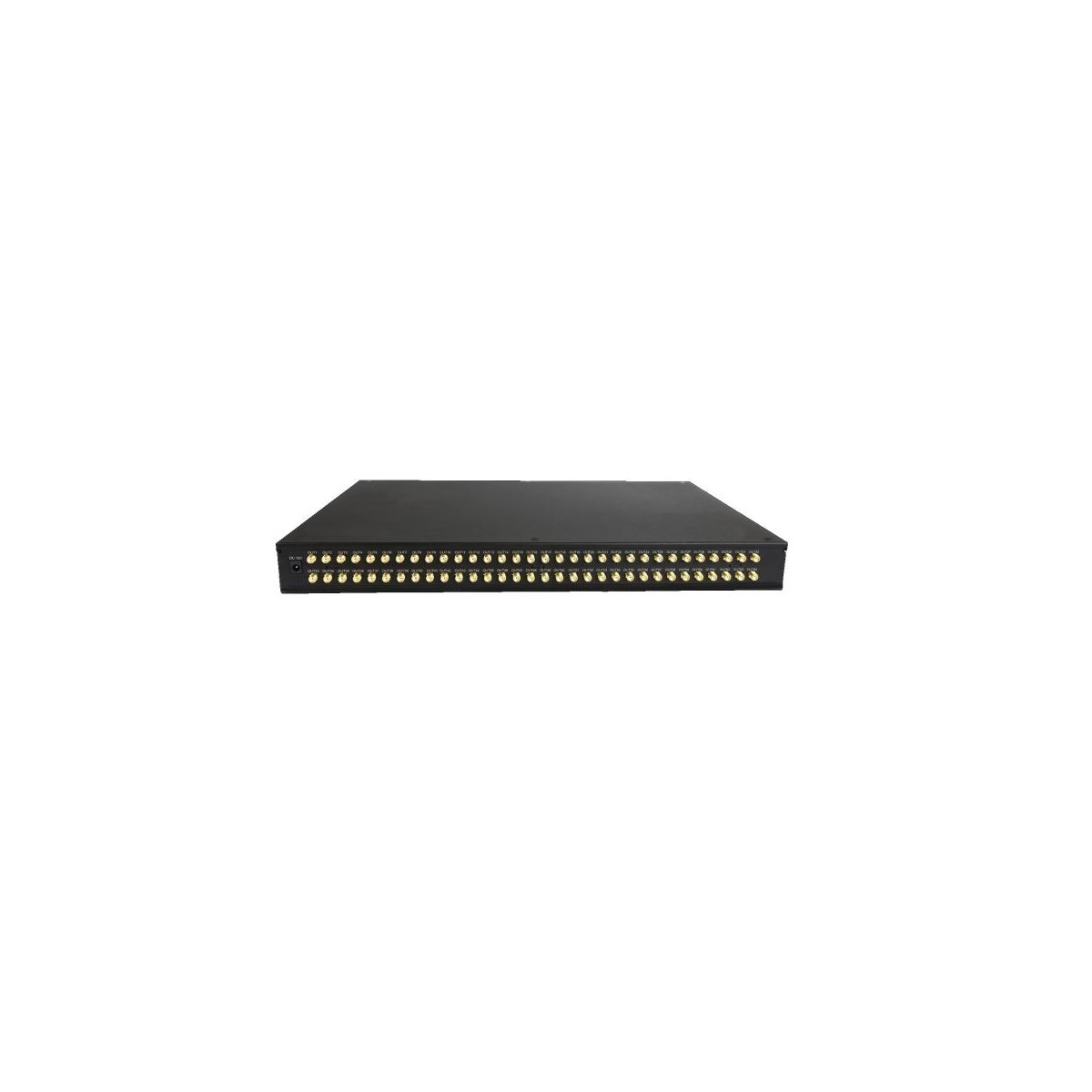

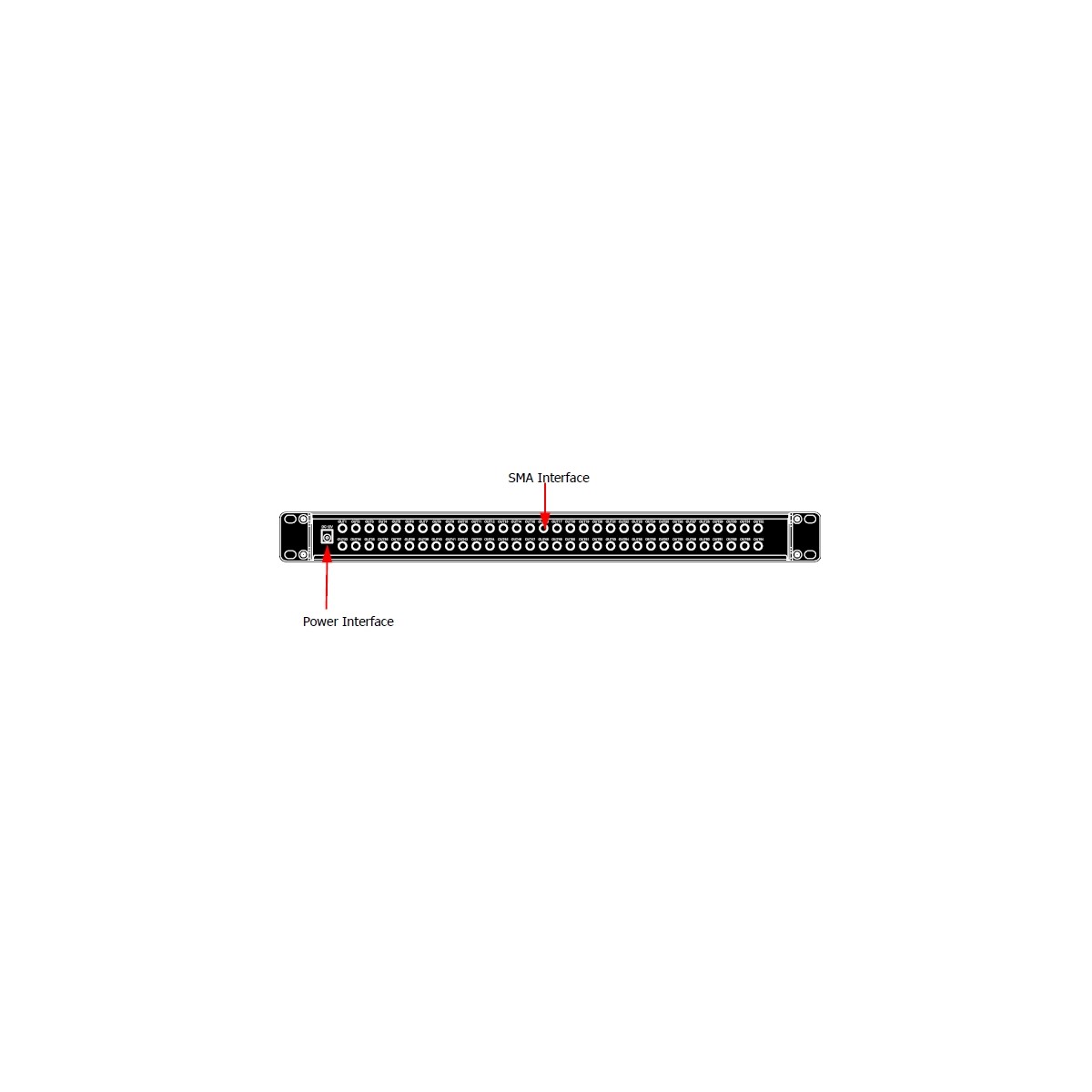

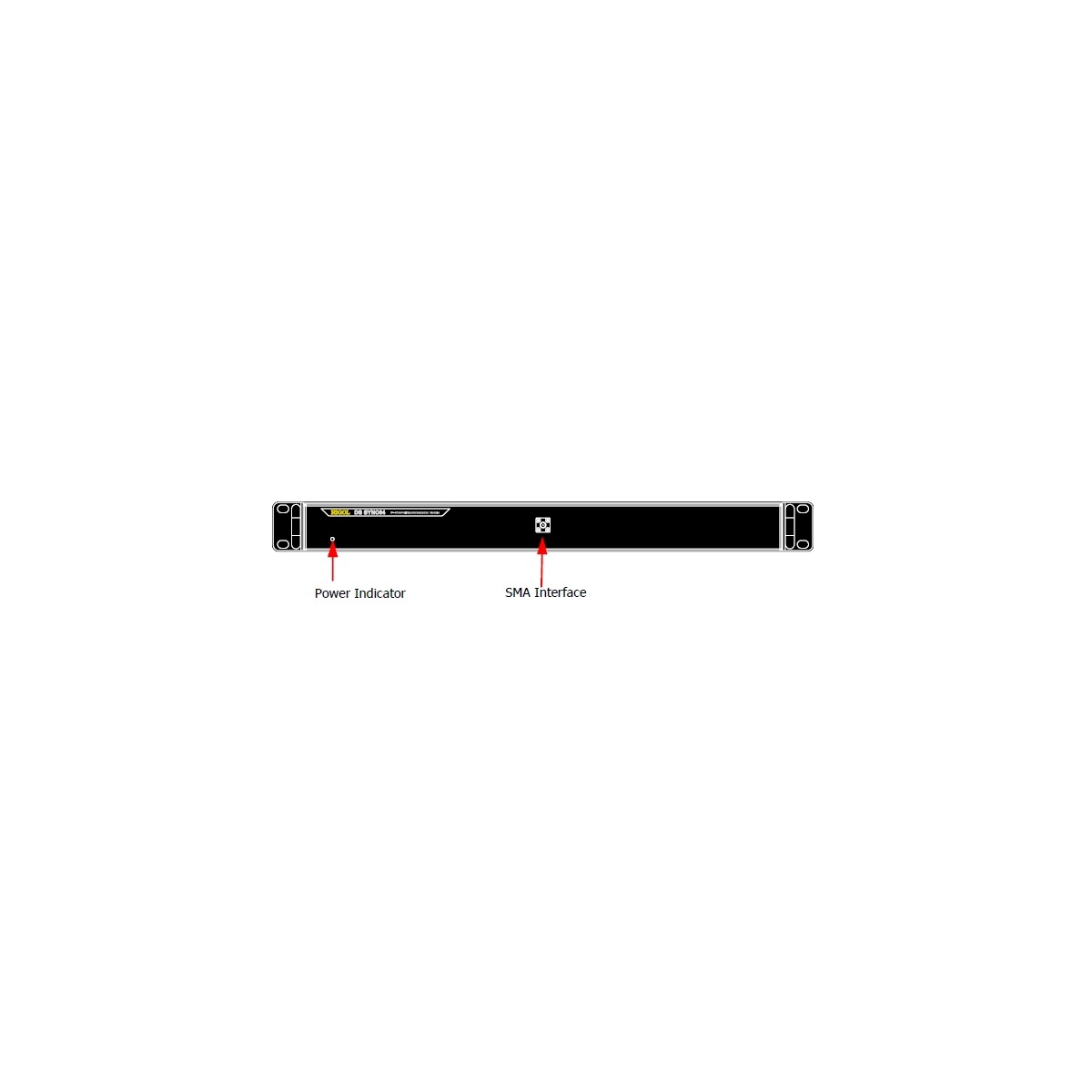

ADS SYNC64 – модуль синхронизации осциллографов, от RIGOL, с одним входом и 64-мя выходами. Представляет собой корпус стоечного исполнения 1U. На передней панели расположены индикатор подачи электропитания, входной разъём SMA для подачи сигнала синхронизации от ведущего устройства. На задней панели расположены разъём подачи электропитания от адаптера и 64-е выходных разъёма синхронизации SMA ведомых устройств.

Назначение

Предназначен для синхронизации до 64 осциллографов при объединении их в измерительный комплекс для совместной работы.

Совместимые серии приборов

  • RIGOL DS8000-R,
  • MSO8000/A,
  • DS/MSO7000,
  • MSO5000,
  • DS2000A,
  • DS1000Z,
  • DHO4000,
  • DHO1000,
  • DHO900,
  • DHO800,
  • DHO5000.

Технические характеристики

Вход триггера
Входное напряжение 20 В ПИК-ПИК
Минимальное входное напряжение 500 мВ
Полярность позитивная/ негативная
Входное сопротивление 50 Ом
Максимальная входная мощность 1 Вт
Минимальная ширина импульса 1 нс
Тип соединителя SMA
Выходы триггера
Количество выходных каналов 64
Выходное напряжение 1,2 В ПИК-ПИК (ном.) на 50 Ом
Выходное сопротивление 50 Ом
Тип соединителя SMA
Время нарастания < 1 нс
Общие параметры
Диапазон рабочих температур 0 ~ 50ºС
Диапазон температур хранения -50ºС ~ +70ºС
Относительная влажность для рабочего режима при 30ºС: ≤90% (без конденсации)
при 30ºС~ 40ºС: ≤70% (без конденсации)
при 40ºС~ 50ºС: ≤45% (без конденсации)
Относительная влажность для режима хранения <65ºС: ≤90% (без конденсации)
Максимальная высота над уровнем моря в рабочем режиме 3000 м
Масса 4 кг

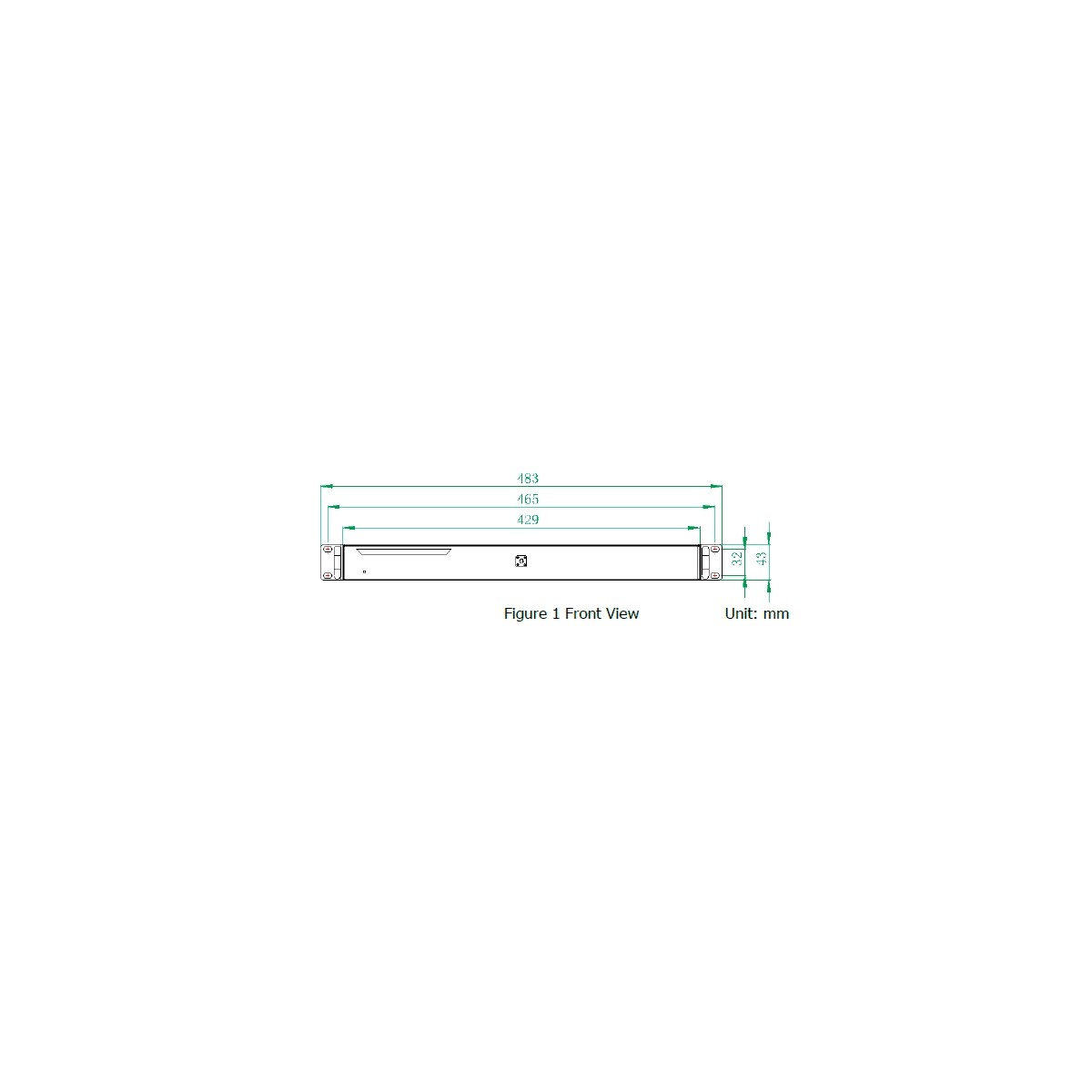

Габариты 483 х 43 х 320 мм
Время выхода на рабочий режим 30 минут

Комплектация

  • 64-х канальный модуль синхронизации осциллографов DS SYNC64 – 1 шт.;

  • Шнур питания – 1 шт.;

  • Адаптер питания – 1 шт.
