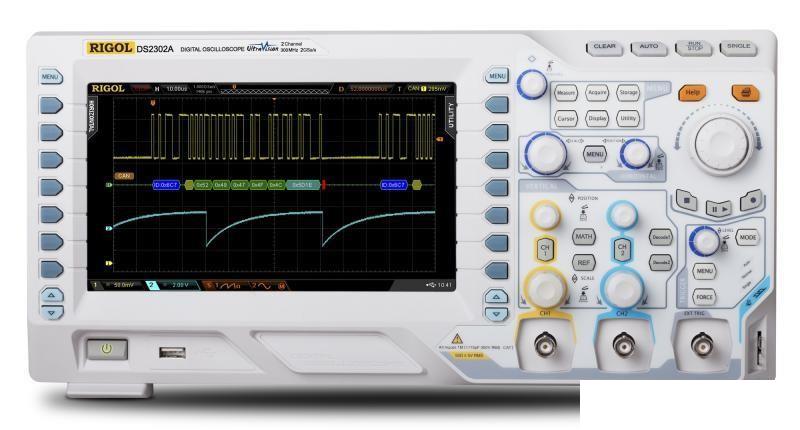

DS2202A Цифровой осциллограф Актаком
105 468 руб.
- Производитель: Aktakom
- Модель: DS2202A
- Наличие: 2
- Готов к отгрузке: 26 ноября 2024
Особенности цифрового осциллографа DS2202A:
Цифровой осциллограф DS2202A отличают низкий уровень шума, расширенные возможности по запуску, возможность синхронизации и декодирования сигналов последовательных шин (I²C, RS-232, SPI и прочее).
Оригинальная инновационная технология UltraVision, разработанная компанией Rigol, сочетает в себе большую длину записи осциллограммы, удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Использование этой технологии в осциллографах особенно удобно при разработке и диагностике цифровых и аналоговых устройств.
Уникальная функциональность при оптимальной цене делают цифровой осциллограф DS2202A особо привлекательным для разработки и отладки цифровых устройств.
Особенности цифрового осциллографа DS2202A:
- Полоса пропускания осциллографа DS2202A: 200 МГц;
- Максимальная частота дискретизации в режиме реального времени 2 ГГц;
- Количество каналов: 2;
- Максимальная cкорость регистрации до 50 000 осциллограмм в секунду;
- Возможность записи и воспроизведения до 65 000 кадров;
- Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 MΩ), 500 мкВ/дел ~ 1 В/дел (50 Ω);
- Коэффициент развертки: 2 нс/дел ~ 1000 с/дел;
- Градации яркости при отображении формы сигнала: до 256;
- Глубина памяти 14M, опционально - 56М, вертикальное разрешение 8 бит;
- Режимы синхронизации: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I²C, RS232, SPI, USB, FlexRay, CAN;
- Математические операции;
- Запуск по данным последовательной шины и декодирование (опционально) протоколов I²C, SPI, RS232, CAN и т.д.;
- Широкие возможности автоматических измерений со статистикой;
- Инновационная технология от Rigol - UltraVision;
- Дисплей: цветной, ЖК, диагональ 20 см, 800х480;
- Интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
- Габариты: 361х180х130 (мм), вес 3.9 кг.
Технические характеристики
| Характеристика | Значение | |
| Полоса пропускания | 200 MГц | |
| Количество каналов | 2 + внешний запуск | |
| Регистрация | Режим | Обычный Пиковый детектор (500 пс - один канал, 1 нс - два канала) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок) |
| Макс. дискретизация (реальное время) | 2 Гвыб/сек (1 Гвыб/сек - 2 канала) | |
| Режим высокого разрешения | 12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±2% || 16 пФ ±3 пФ или 50 Ω±1,5% |
|
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |
| Максимальное входное напряжение | 300 Вскз CAT I, 100 Вскз CAT II | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Параметры горизонтальной системы |
Скорость захвата осциллограмм | 50000 осц./сек |
| Интерполяция | (sin x)/x | |
| Глубина записи | 14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек 7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек |
|
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | |
| Погрешность временной базы | ±25 ppm | |
| Максимальная задержка | Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с |
|
| Режимы | Y-T, X-Y, самописец, задержка | |
| Параметры вертикальной системы | Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 500 мкВ/дел ~ 10 В/дел (1 MΩ) 500 мкВ/дел ~ 10 В/дел (50 Ω) |
|
| Диапазон смещения | ±2 В (500 мкВ ~ 50 мВ), ±10 В (51 мВ ~ 200 мВ), ±50 В (205 мВ ~ 2 В ) ±100 В (2,05 В ~ 10 В ) |
|
| Полоса пропускания для аналогового периодического сигнала | 200 МГц | |
| Полоса пропускания для однократного сигнала | Полный диапазон | |
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |
| Время нарастания | ≤1,8 нс (типичное) | |
| Погрешность коэф.усиления | ±2% | |
| Погрешность смещения | ±0,1 дел ±2 мВ ±1%смещения | |
| Изоляция между каналами | ≥40 дБ | |
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ | |
| Отображение | 5 измерений одновременно | |
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |
| Частотомер | встроенный, 6 разрядов | |
| Математические операции | A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции | |
| FFT окна | прямоугольник, Hanning, Blackman, Hamming | |
| Логические операции | AND, OR, NOT, XOR | |
| Математические функции | Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent | |
| Декодирование | Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция) |
Комплектация
| № | Наименование | Количество |
| 1. | Цифровой осциллограф DS2202А | 1 |
| 2. | USB кабель для подключения к ПК | 1 |
| 3. | Краткое руководство по эксплуатации | 1 |
| 4. | Осциллографический щуп | 2 |
| 5. | Сетевой кабель | 1 |
