Предсертификационное тестирование протокола Ethernet Rigol DS70000-ENETC

  • 1 037 637 руб.

    • Последняя цена (на момент наличия)

  • Производитель: Rigol
  • Модель: DS70000-ENETC
  • Наличие: Нет в наличии

0 отзывов / Написать отзыв

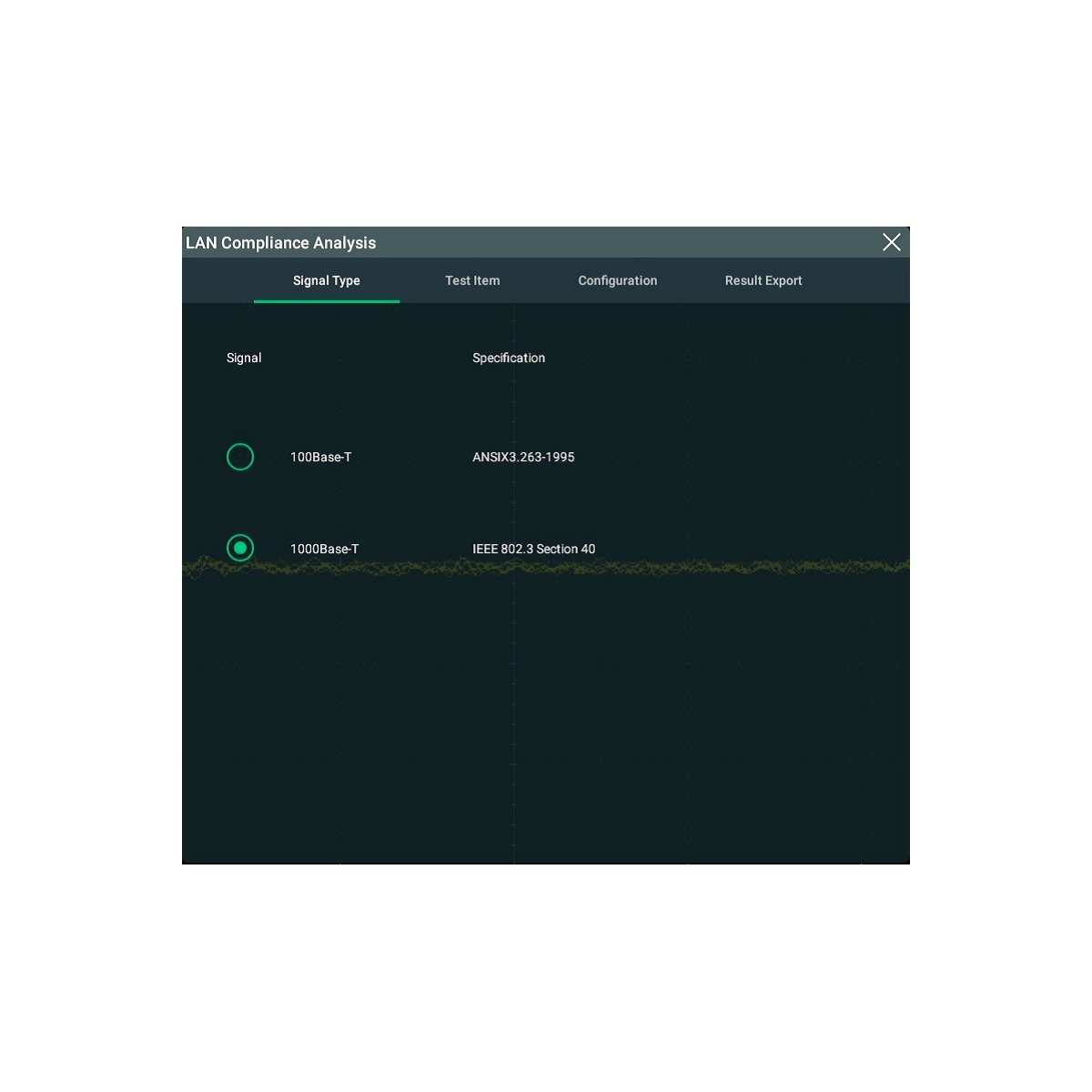

DS70000-ENETC – это программное обеспечение для проверки соответствия требованиям стандартов IEEE802.3 Ethernet 100BASE-TX/1000BASE-T с помощью цифровых осциллографов серии DS70000.

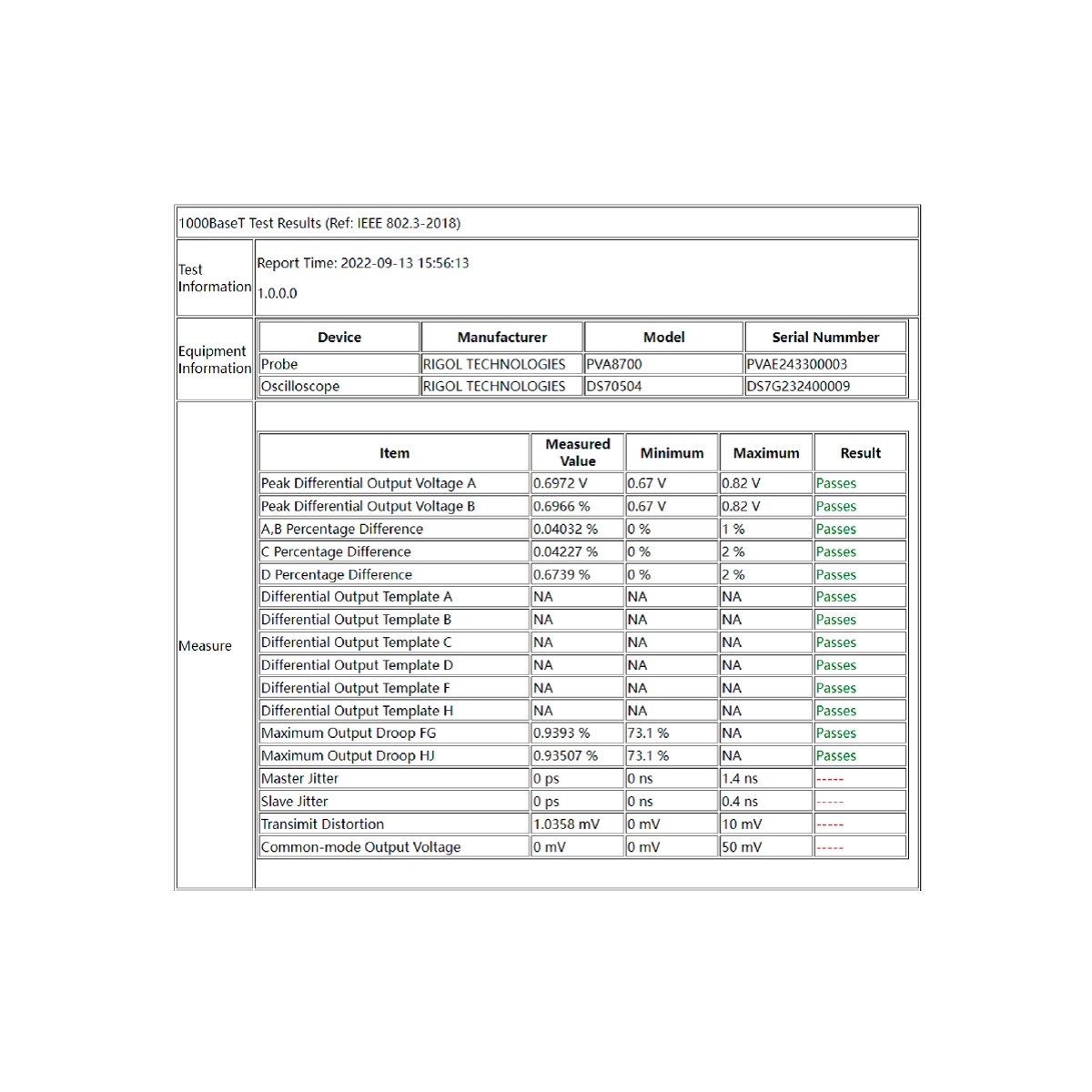

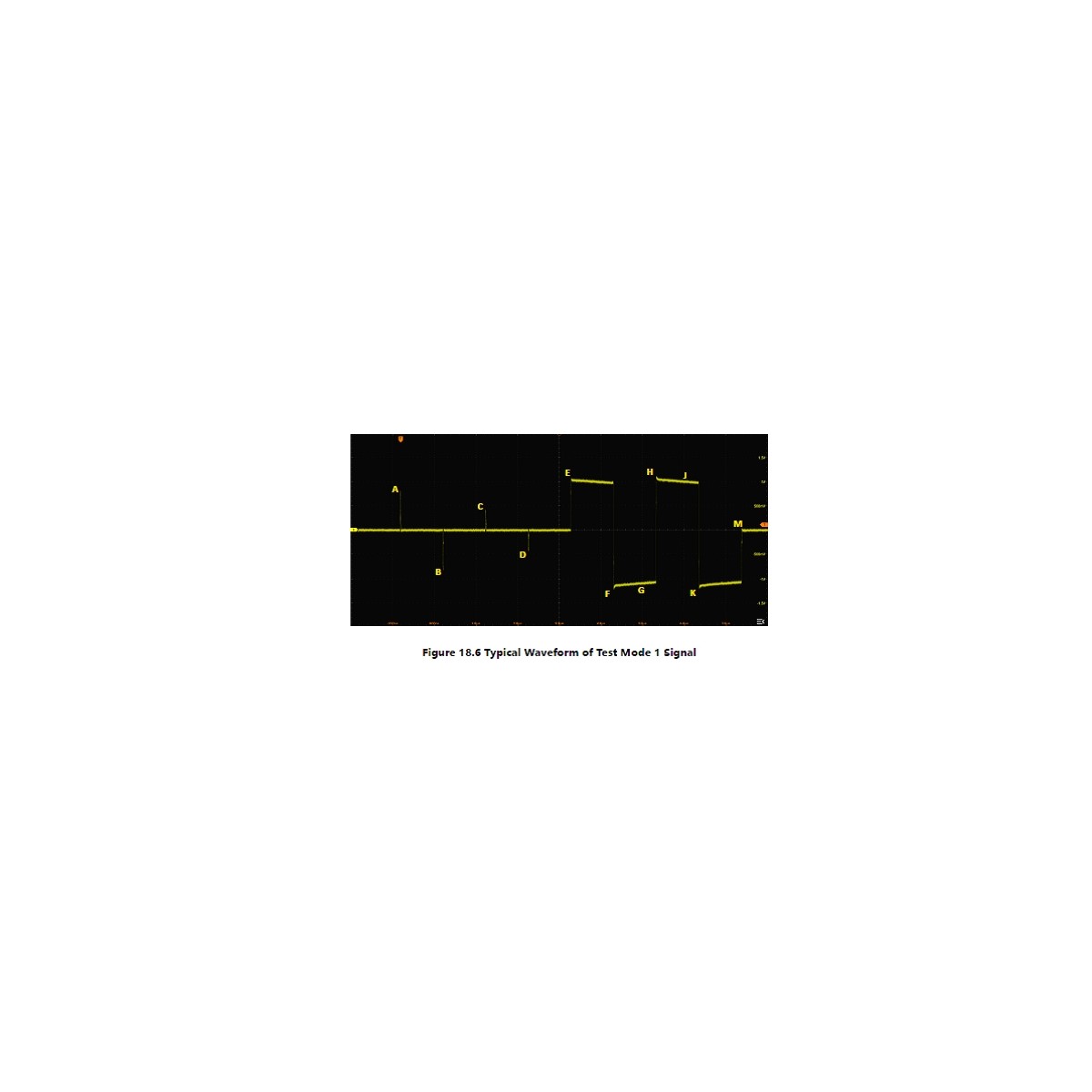

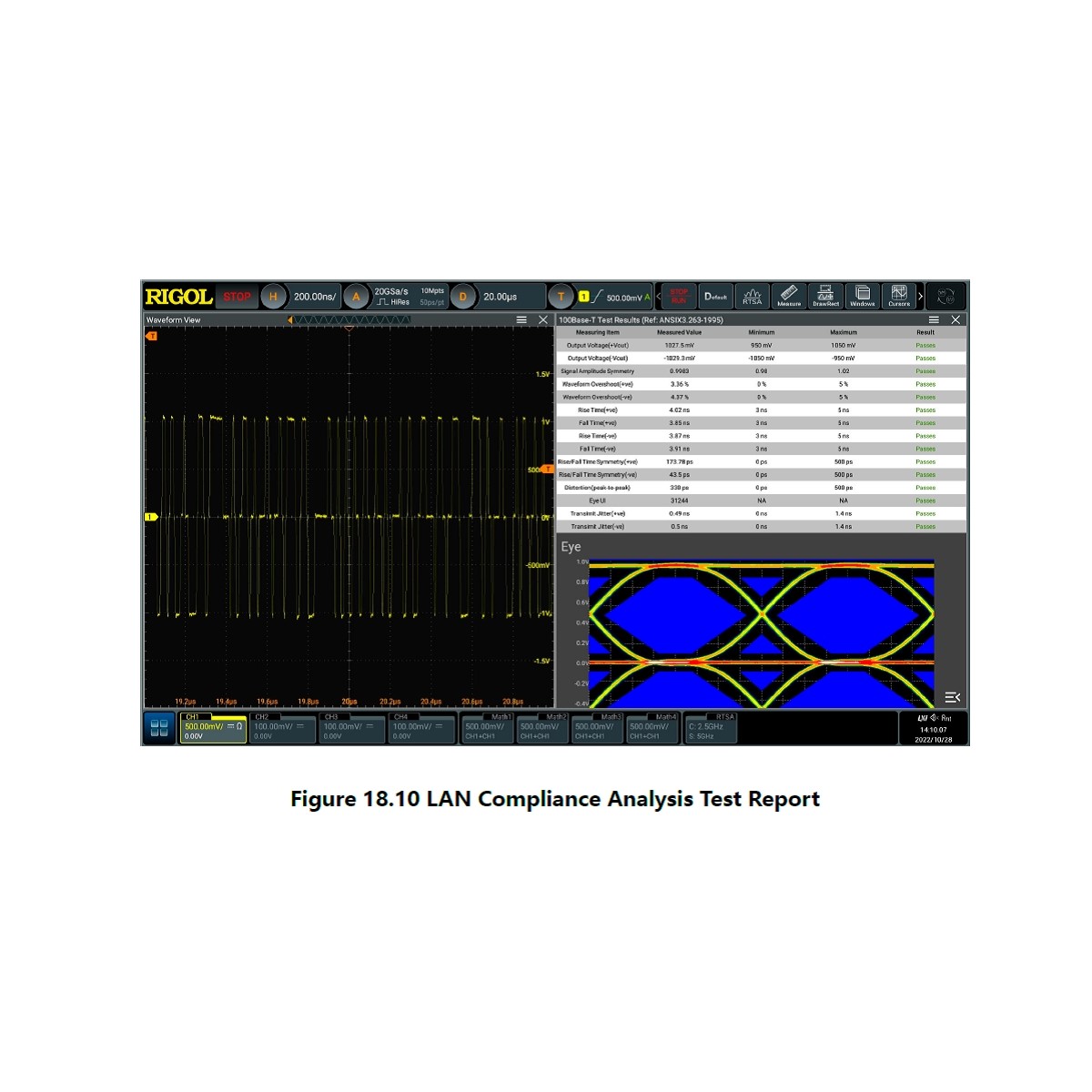

После измерения параметров, автоматически формируются и отображаются протоколы испытаний и эпюры напряжений.

Особенности и преимущества

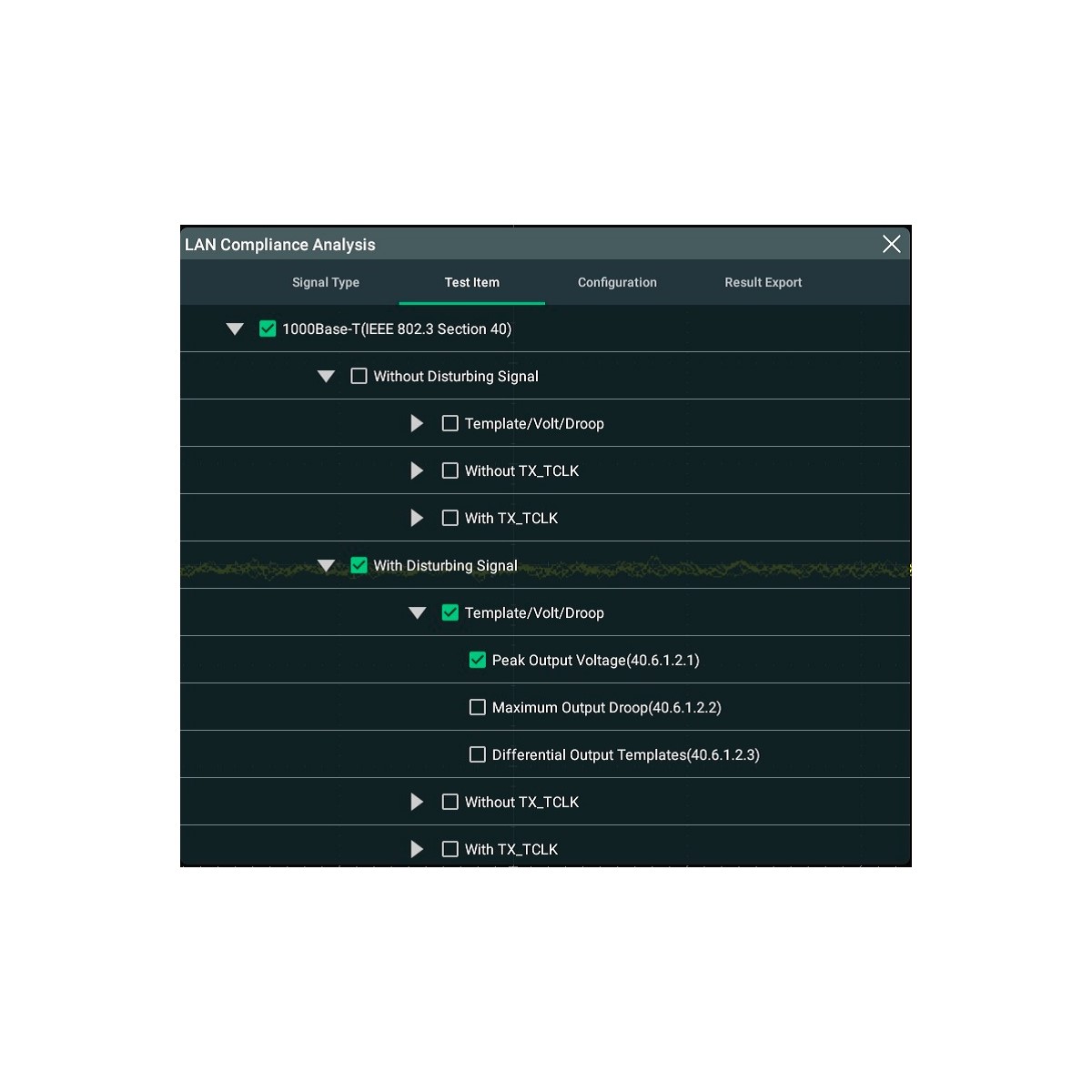

  • Протоколирование результатов измерений

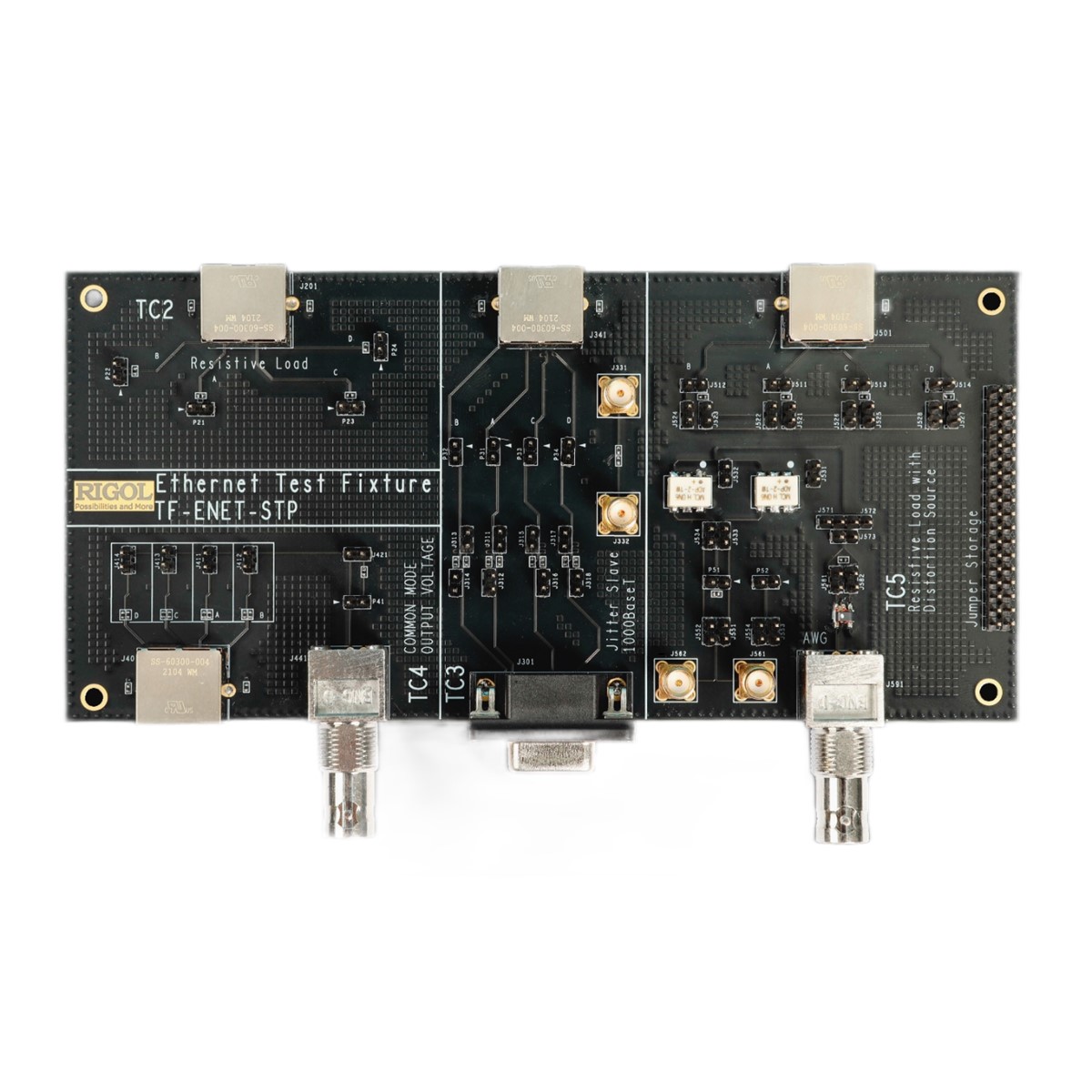

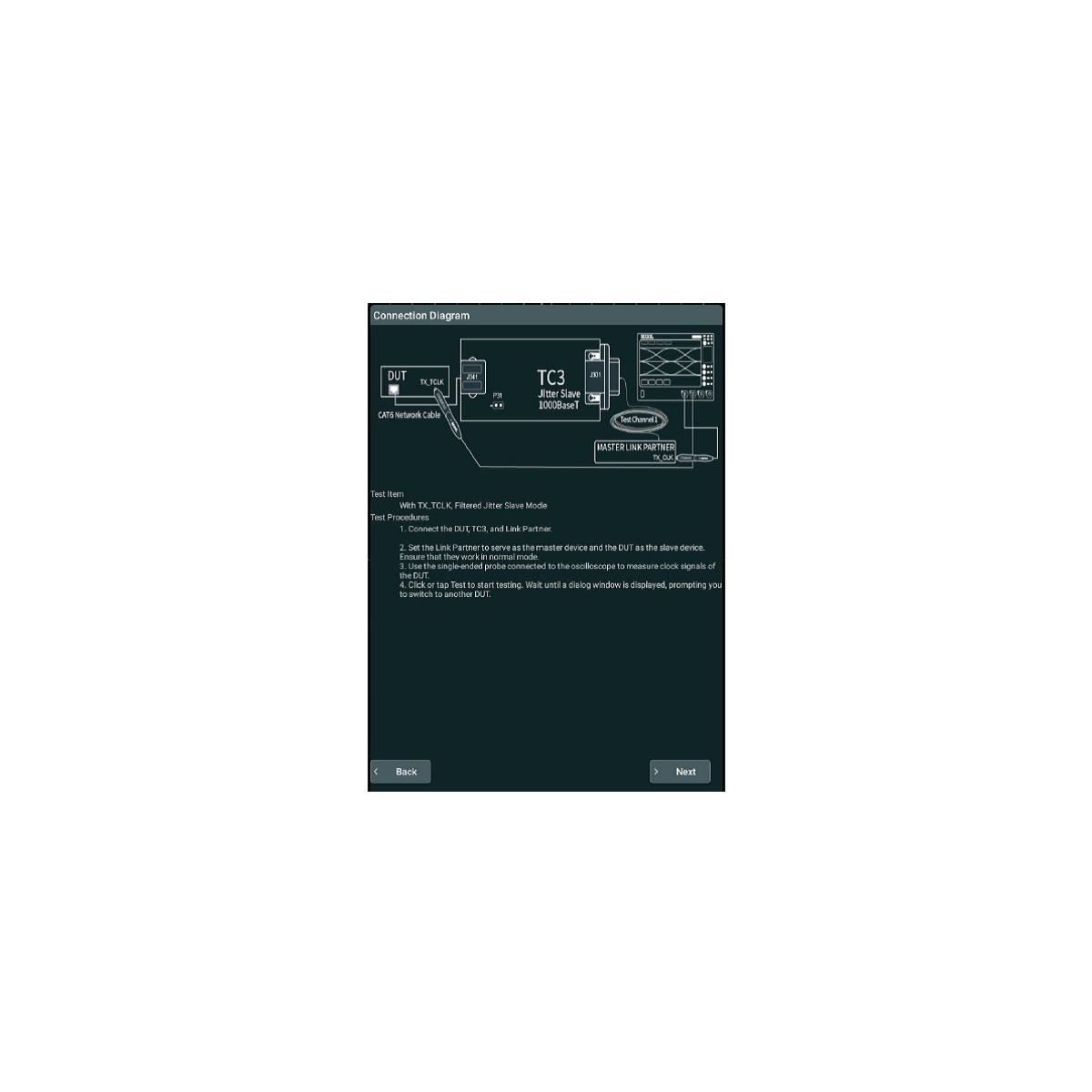

  • Для тестирования необходима дополнительная оснастка TF-ENETC-STP.

Совместимые осциллографы

  • DS70304,
  • DS70504.

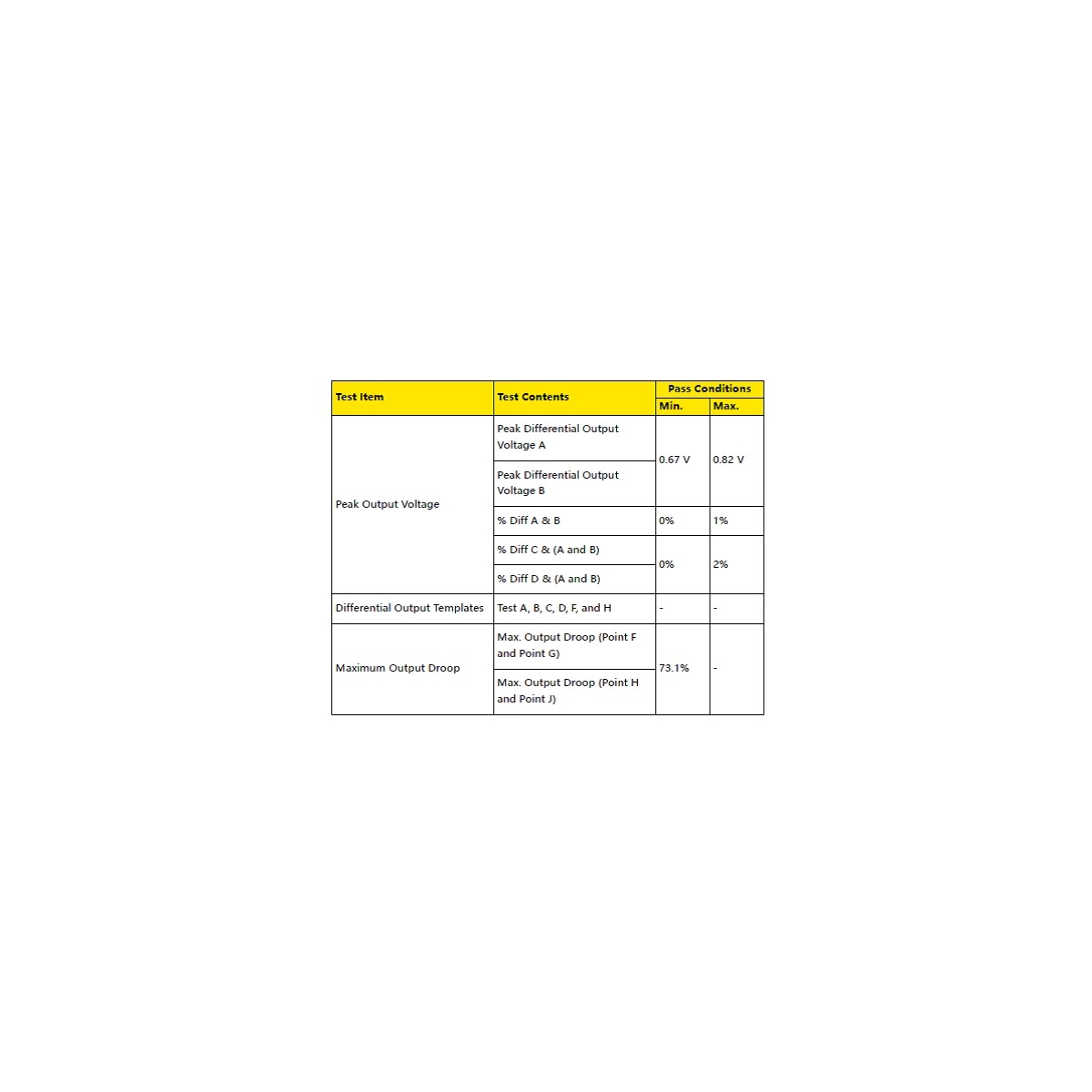

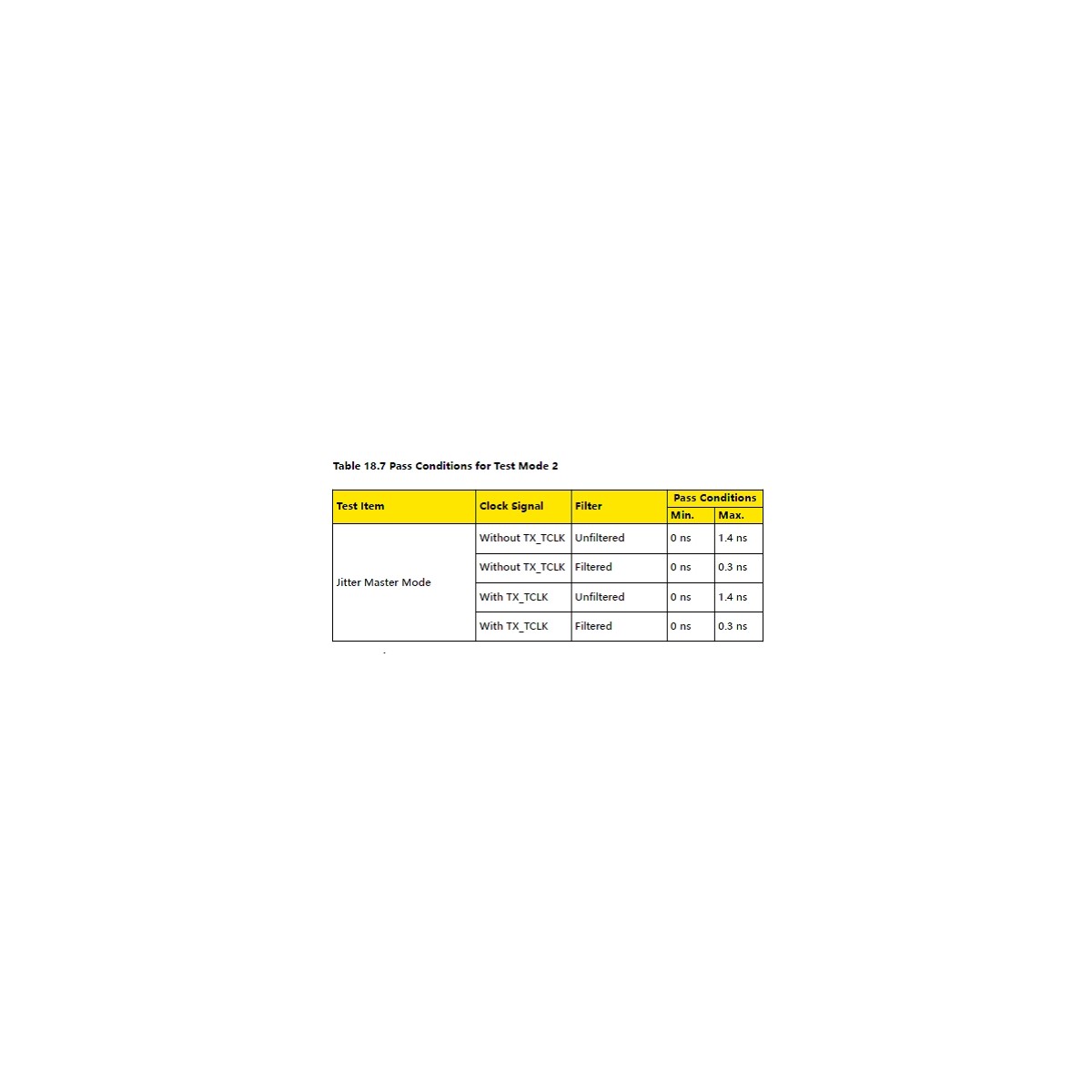

Допуски для результатов тестирования при прохождении теста на соответствие требованиям Ethernet 100BASE-TX

Параметр Описание Допуски
Мин. Макс.
Выходное напряжение (Output Voltage) + Vout 950 мВ 1050 мВ
- Vout -1050 мВ - 950 мВ
Амплитудная симметричность (Amplitude Symmetry) Симметрия амплитуды сигнала 0,98 1,02
    Время нарастания/спада (Rise/Fall Time) Время нарастания для положительного импульса (+Ve)       3 нс       5 нс
Время нарастания для отрицательного импульса (-Ve)
Время спада для положительного импульса (+Ve)
Время спада для отрицательного импульса (-Ve)
Ассиметрия между фронтом и спадом (Rise/Fall Time Symmetry) Симметрия времени нарастания/спада для положительного импульса (+Ve)     0 пс     500 пс
Симметрия времени нарастания/спада для отрицательного импульса (-Ve)
Выброс на переходной характеристике (Overshoot) Выброс на положительном импульсе (+Ve)   0 %   5 %
Выброс на отрицательном импульсе (+Ve)
Джиттер длительности цикла (Duty Cycle Distortion) Джиттер длительности цикла 0 пс 500 пс
Глазковая диаграмма (Eye) Глазковая диаграмма В соответствии с шаблоном
Джиттер (Jitter) Джиттер на нарастающем фронте (+Ve) 0 нс 1,4 нс
Джиттер на спадающем фронте (-Ve)
