Функция анализа спектра сигнала в реальном времени Rigol DS70000-RTSA

  • 830 944 руб.

    • Последняя цена (на момент наличия)

  • Производитель: Rigol
  • Модель: DS70000-RTSA
  • Наличие: Нет в наличии

0 отзывов / Написать отзыв

Функция представляет собой анализ спектра входных сигналов осциллографа в реальном масштабе времени c полосой анализа до 3 ГГц / 5 ГГц (DS70304/DS70504).

В режиме RTSA можно задавать/изменять параметры AMPT (амплитуда), BW (полоса разрешения, тип окна), FREQ (начальную, конечную, центральную частоты), SPAN (полоса обзора), выполнить поиск пиков в соответствии с заданными параметрами, провести маркерные измерения.

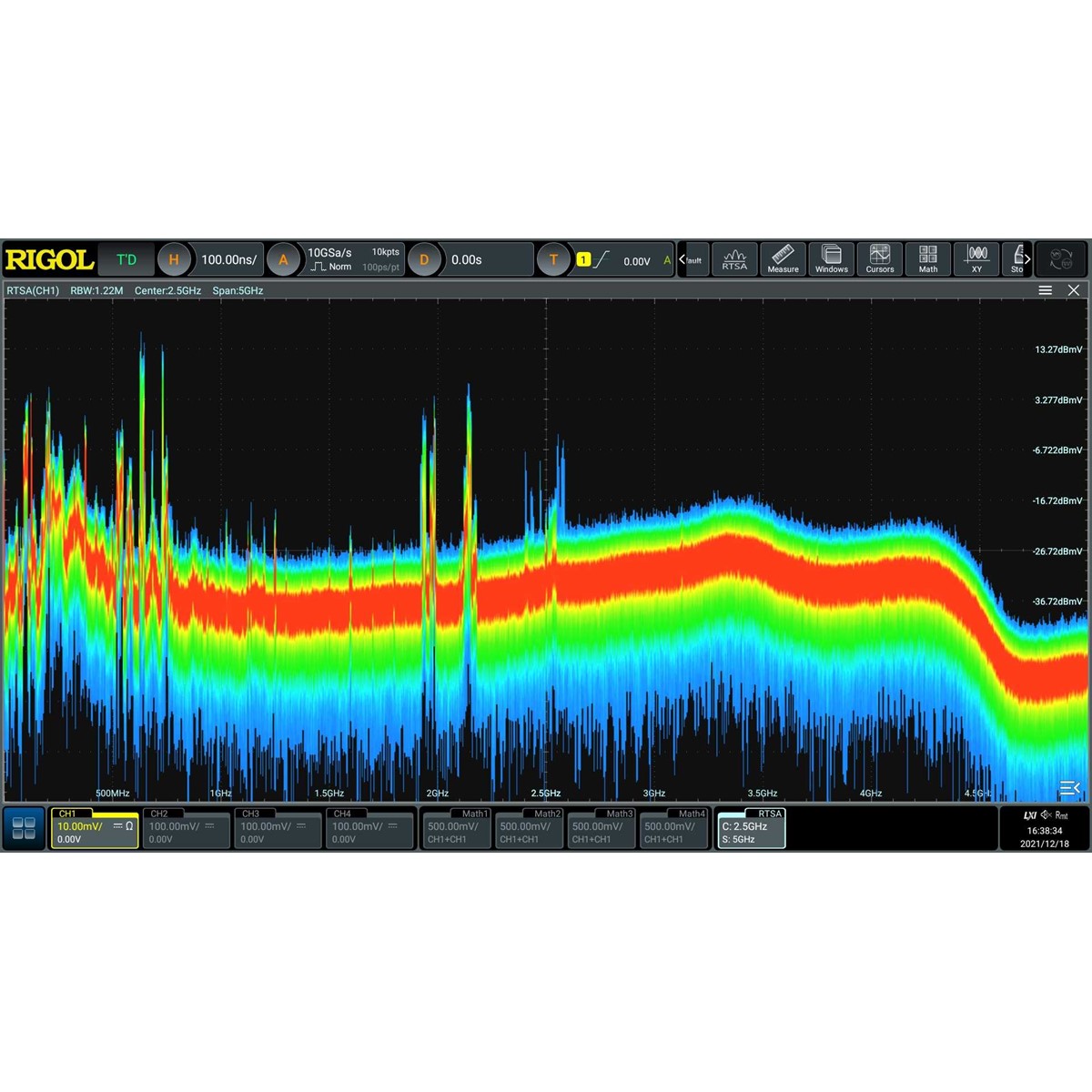

События маркируются разным цветом, в зависимости от частоты появления, и выводится на растровый дисплей, что дает широкие возможности анализа переходных сигналов.
Длина БПФ – до 1 млн. точек.

Особенности и преимущества

  • Широкий частотный диапазон входных сигналов
  • Значительная длина БПФ
  • Различные виды окон анализа
  • Поиск пиков, дельта-маркер
  • Возможность выбора длительности времени послесвечения
  • Быстрая поставка
  • Привлекательная цена

Назначение

Программная опция DS70000-RTSA позволяет использовать осциллограф RIGOL в режиме анализатора спектра реального времени для регистрации коротких по времени событий, переходных процессов, обнаружения нестабильности, глитчей и помех.

Технические характеристики

Технические характеристики DS70000-RTSA-опция анализа спектра

Параметр Значение
Источник сигнала CH1, CH2, CH3, CH4
Задаваемые/изменяемые параметры AMPT (амплитуда)
BW (полоса разрешения, тип окна)
FREQ (начальная, конечная, центральная частота)
SPAN (полоса обзора)
Частотный диапазон от DC до 3 ГГц/ 5 ГГц (DS70304/ DS70504)
Частотный диапазон установки центральной частоты от 5 кГц до 3 ГГц/ 5 ГГц (DS70304/ DS70504)
Диапазон установки полосы обзора от 10 кГц до 3 ГГц/ 5 ГГц (DS70304/ DS70504)
Максимальная длина БПФ 1 млн. точек
Разрешение (RBW) 152,59 кГц, 305,18 кГц, 610,35 кГц, 1,22 МГц, 2,44 МГц, 4,88 МГц, 9,77 МГц
Функции окон БПФ Хеннинга, прямоугольное, Хемминга, Блэкмана-Харриса, плоская вершина, треугольное
Диапазон установки длительности послесвечения 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечное
Единицы измерения дБмВ, дБмкВ, В
Максимальное количество пиков мощности сигнала 15 пиков
Возможность отображения результата измерений в табличном виде В наличии
