Предсертификационное тестирование протокола USB2.0 Rigol DS70000-USBC
415 472 руб.
Последняя цена (на момент наличия)
- Производитель: Rigol
- Модель: DS70000-USBC
- Наличие: Нет в наличии
Программная опция DS70000-USBC предназначена для проведения тестирования устройств на соответствие требованиям стандарта USB2.0 в части электрических параметров.
Проведение тестирования возможно в любом аналоговом канале осциллографа.

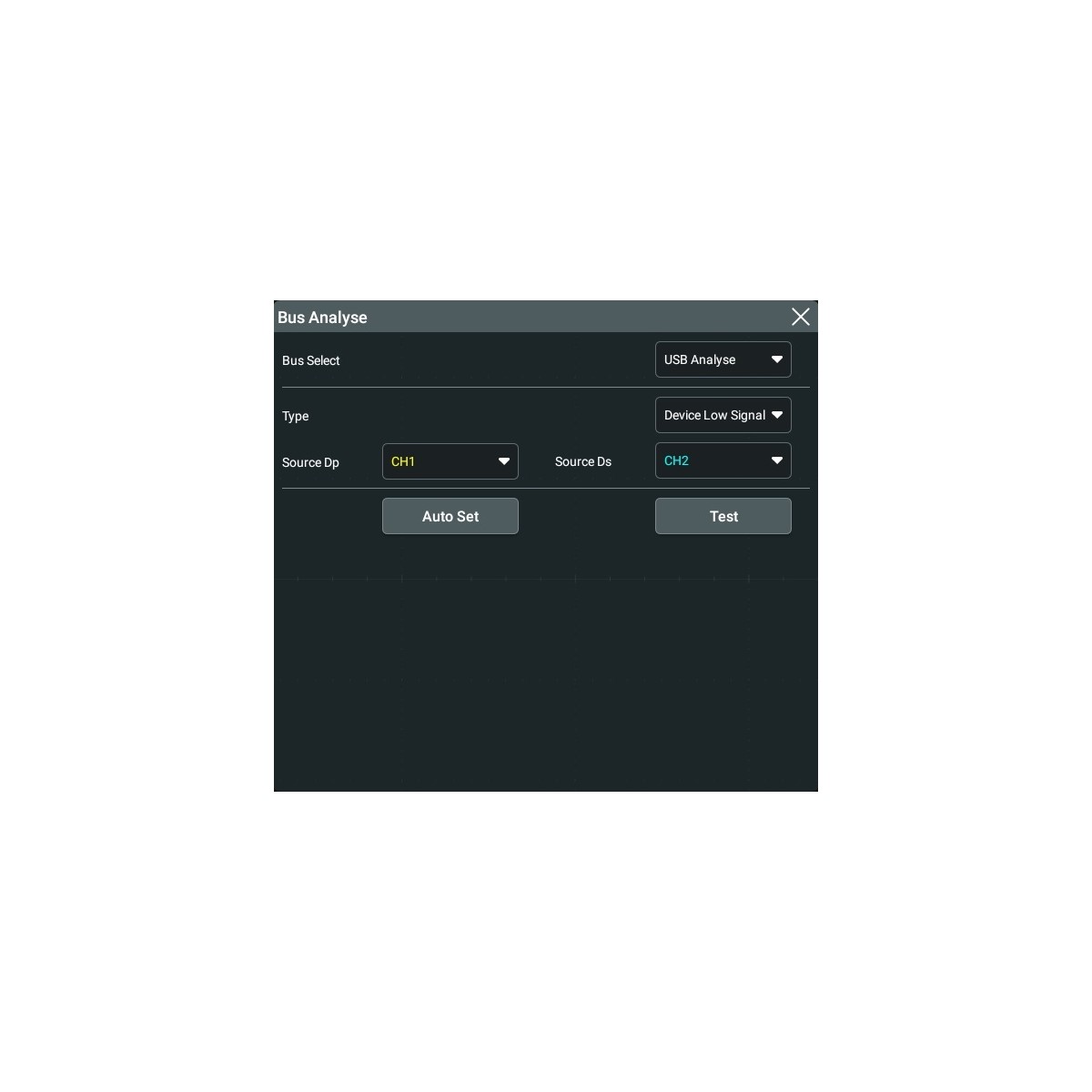

Доступные типы исследуемых сигналов:
- Device Low Speed
- Host Low Speed
- Device Full Speed
- Host Full Speed
- Device High Speed
- Host High Speed.
Тестирование проводится в плоскостях измерения TP2 и TP3 (на коммутационных разъёмах).
Для проведения тестирования необходимо подготовить определённый перечень приборов и оснастки, а также скачать специализированное программное обеспечение, формирующее тестовый сигнал. После завершения процесса тестирования, в автоматическом режиме формируется и отображается протокол испытаний, в который включаются следующие результаты:
- длина пакета синхронизации (SYNC);
- ширина конца пакета (EOP Width);
- скорость передачи сигнала (Signal Rate);
- монотонность (Edge Monotonicity);
- время нарастания фронта (Rise Edge Time);
- время спада фронта (Fall Edge Time);
- скорость нарастания фронта (Rise Edge Rate);
- скорость спада фронта (Fall Edge Rate);
- максимальное значение последовательного джиттера (Consecutive Jitter Max);
- минимальное значение последовательного джиттера (Consecutive Jitter Min);
- среднеквадратическое значение последовательного джиттера (Consecutive Jitter RMS);
- максимальное значение дифференциального JK джиттера (Paired JK Jitter Max);
- минимальное значение дифференциального JK джиттера (Paired JK Jitter Min);
- среднеквадратическое значение дифференциального JK джиттера (Paired JK Jitter RMS);
- максимальное значение дифференциального KJ джиттера (Paired KJ Jitter Max);
- минимальное значение дифференциального KJ джиттера (Paired KJ Jitter Min);
- среднеквадратическое значение дифференциального KJ джиттера (Paired KJ Jitter RMS);
- количество точек пересечения трафарета глазковой диаграммы (Signal Eye Violation Points).
Особенности и преимущества
- Протоколирование результатов тестирования
- Быстрая поставка
- Необходима дополнительная оснастка TF-USBH-STP, TF-USBD-STP.
Совместимые осциллографы
- DS70304,
- DS70504.
Технические характеристики
