Тест согласованности Ethernet 100M/1000M Rigol DS80000-ENETC

  • Цена - по запросу

  • Производитель: Rigol
  • Модель: DS80000-ENETC
  • Наличие: Нет в наличии

0 отзывов / Написать отзыв

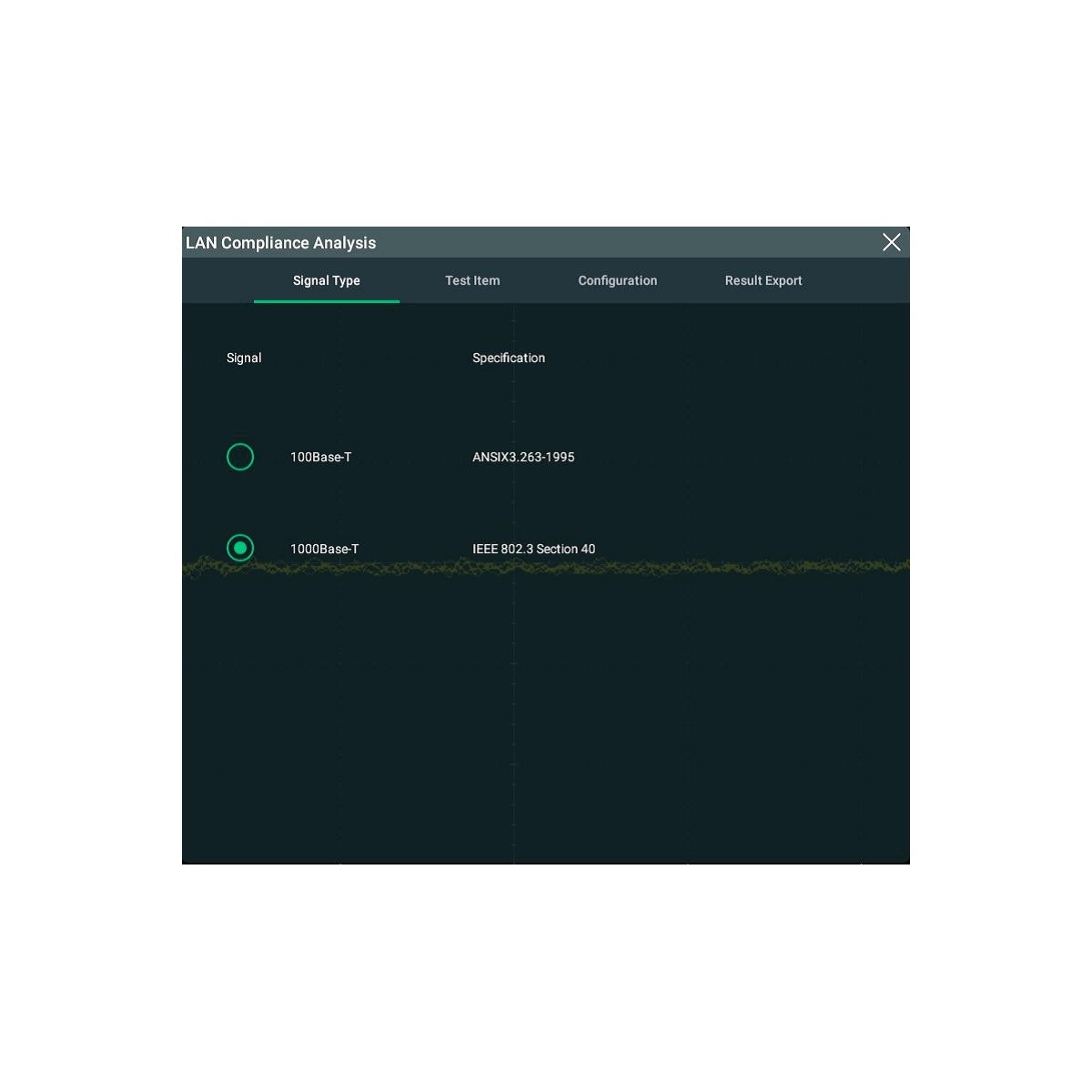

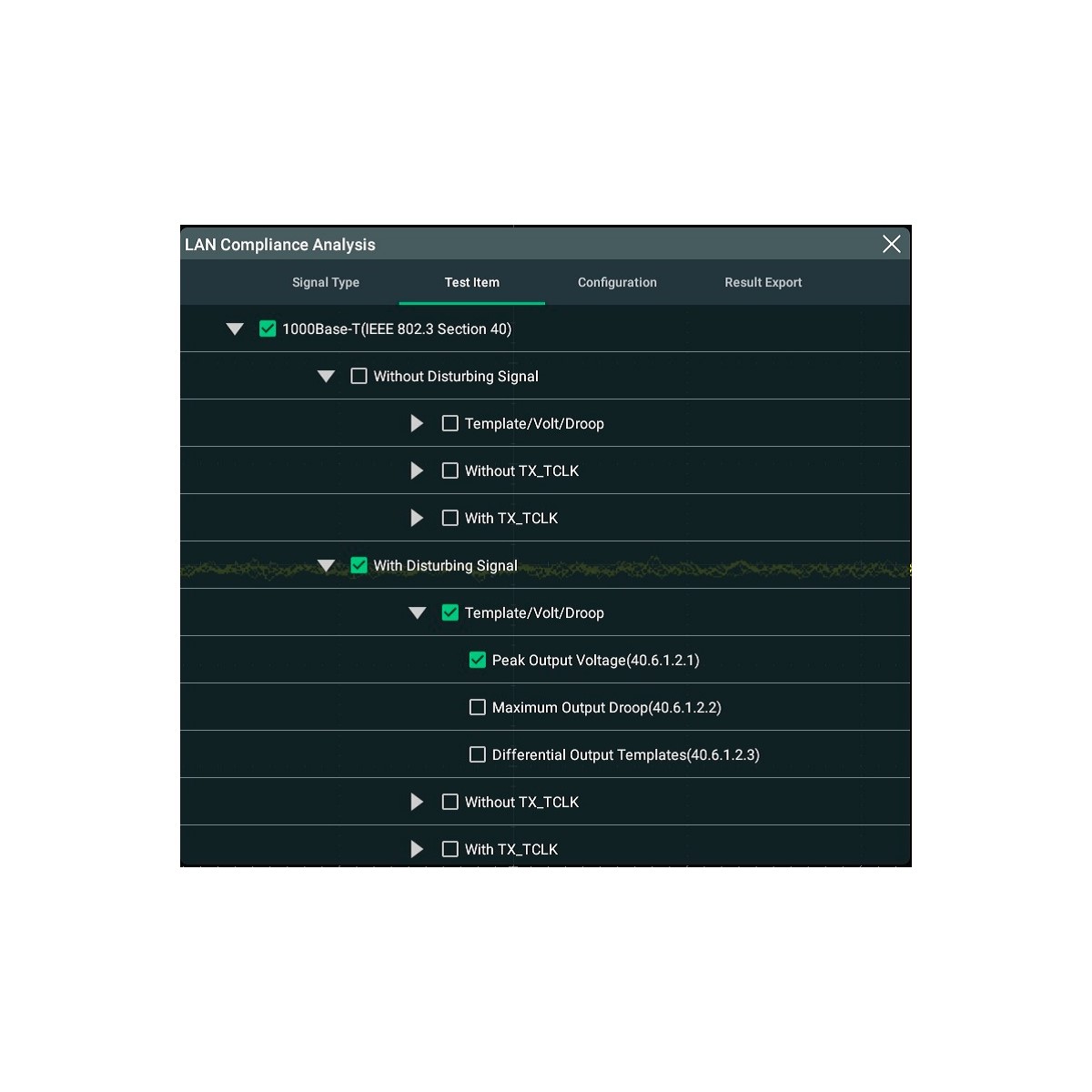

DS80000-ENETC – это программное обеспечение для проверки соответствия требованиям стандартов IEEE802.3 Ethernet 100BASE-TX/1000BASE-T с помощью цифровых осциллографов серии DS80000.

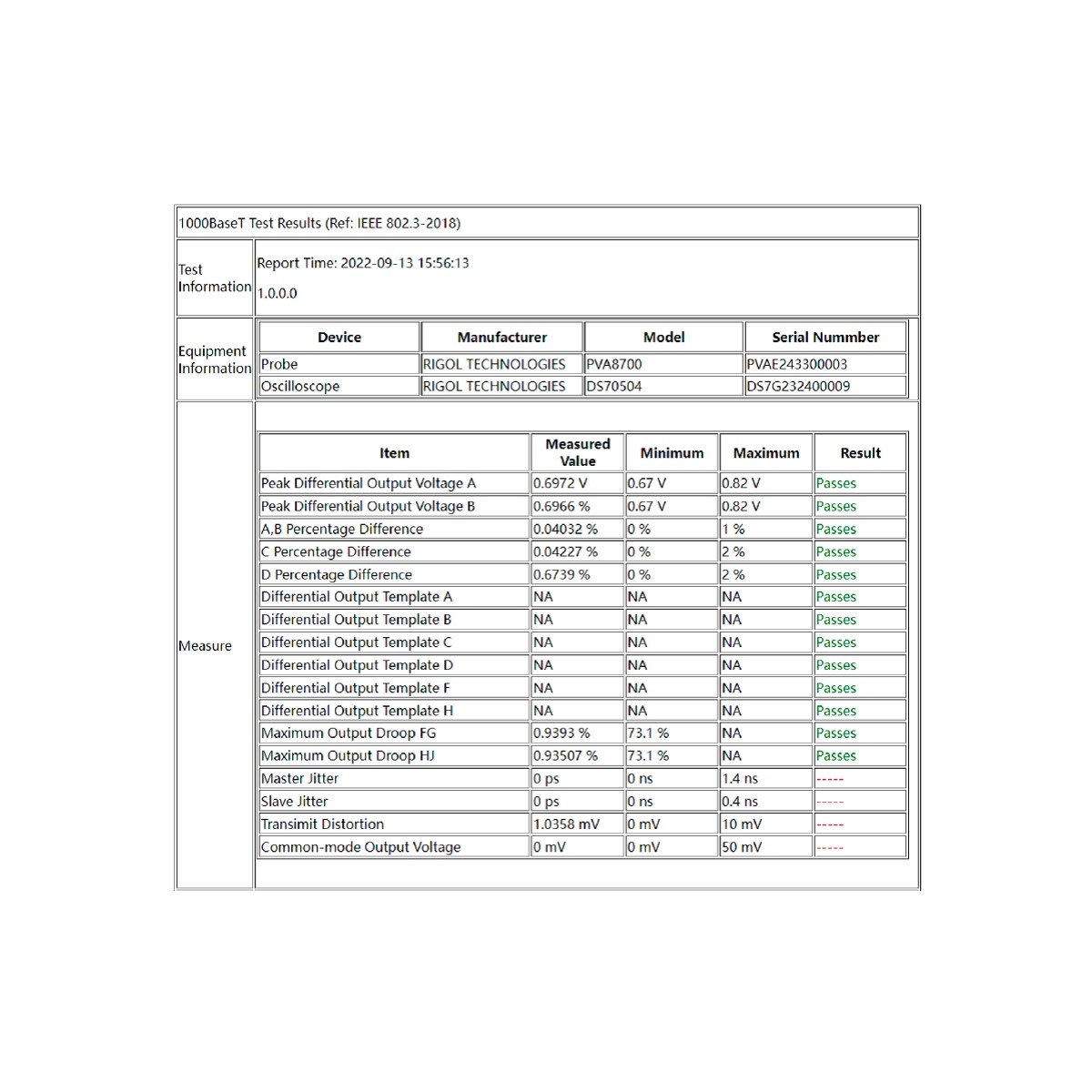

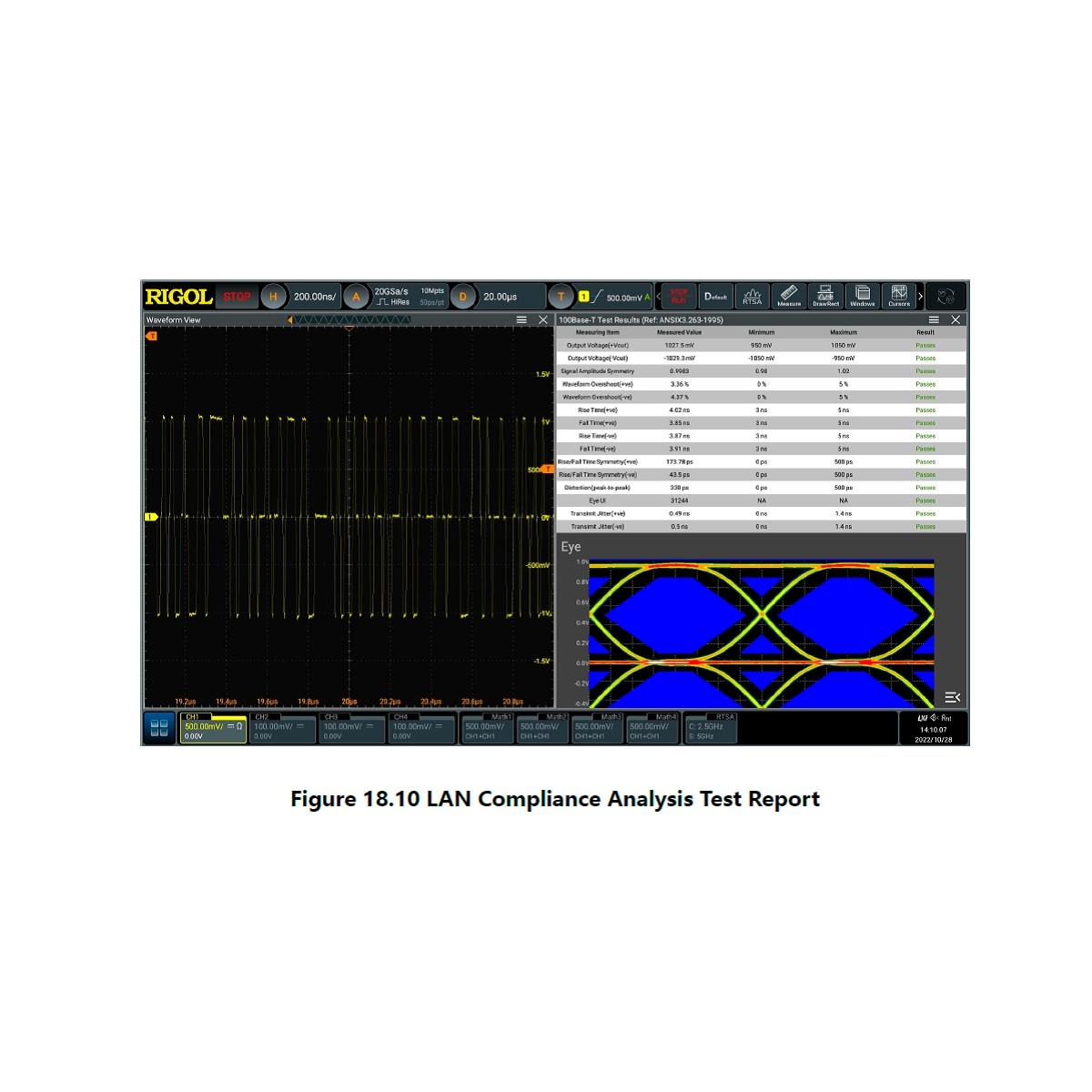

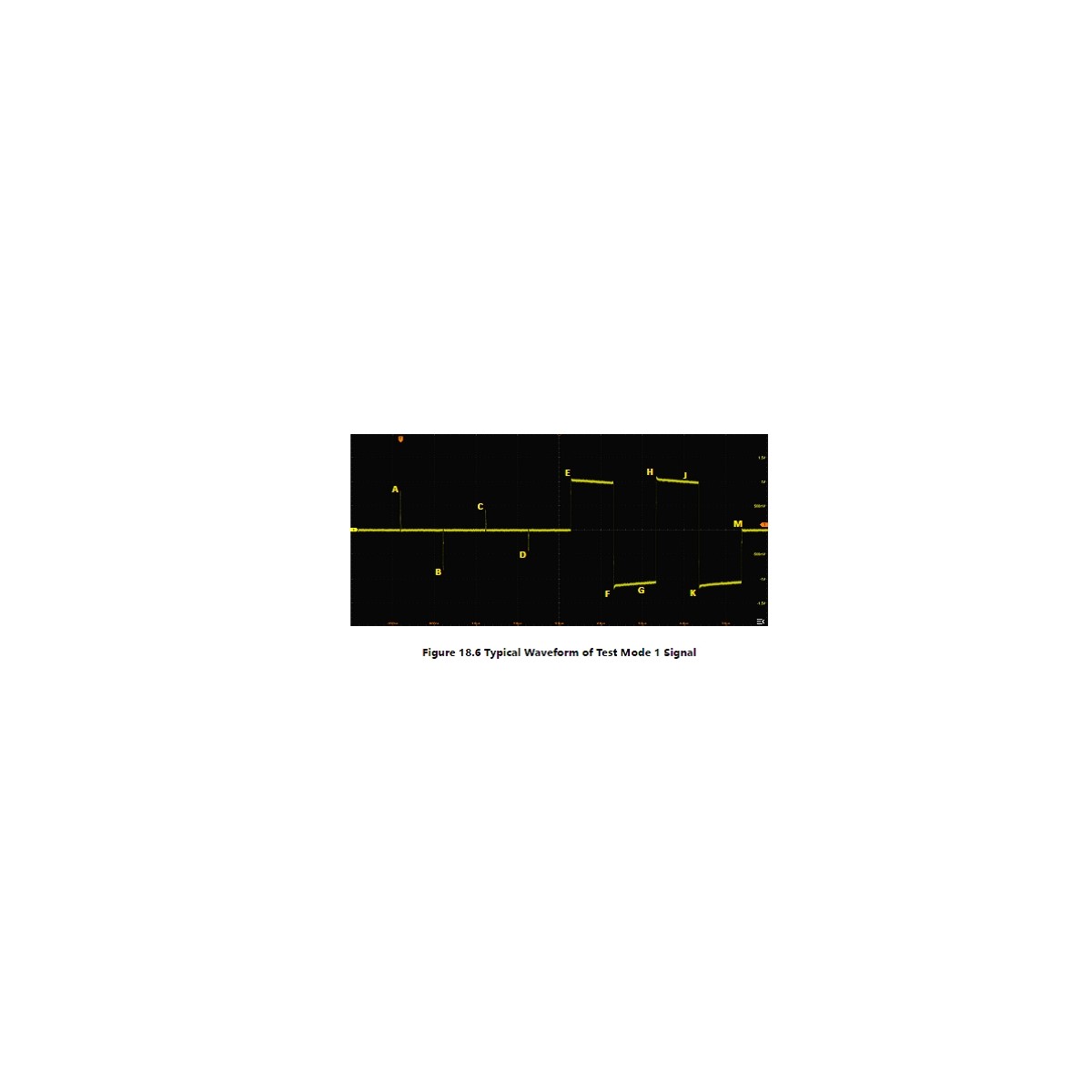

После измерения параметров, автоматически формируются и отображаются протоколы испытаний и эпюры напряжений.

Особенности и преимущества

  • Протоколирование результатов измерений;

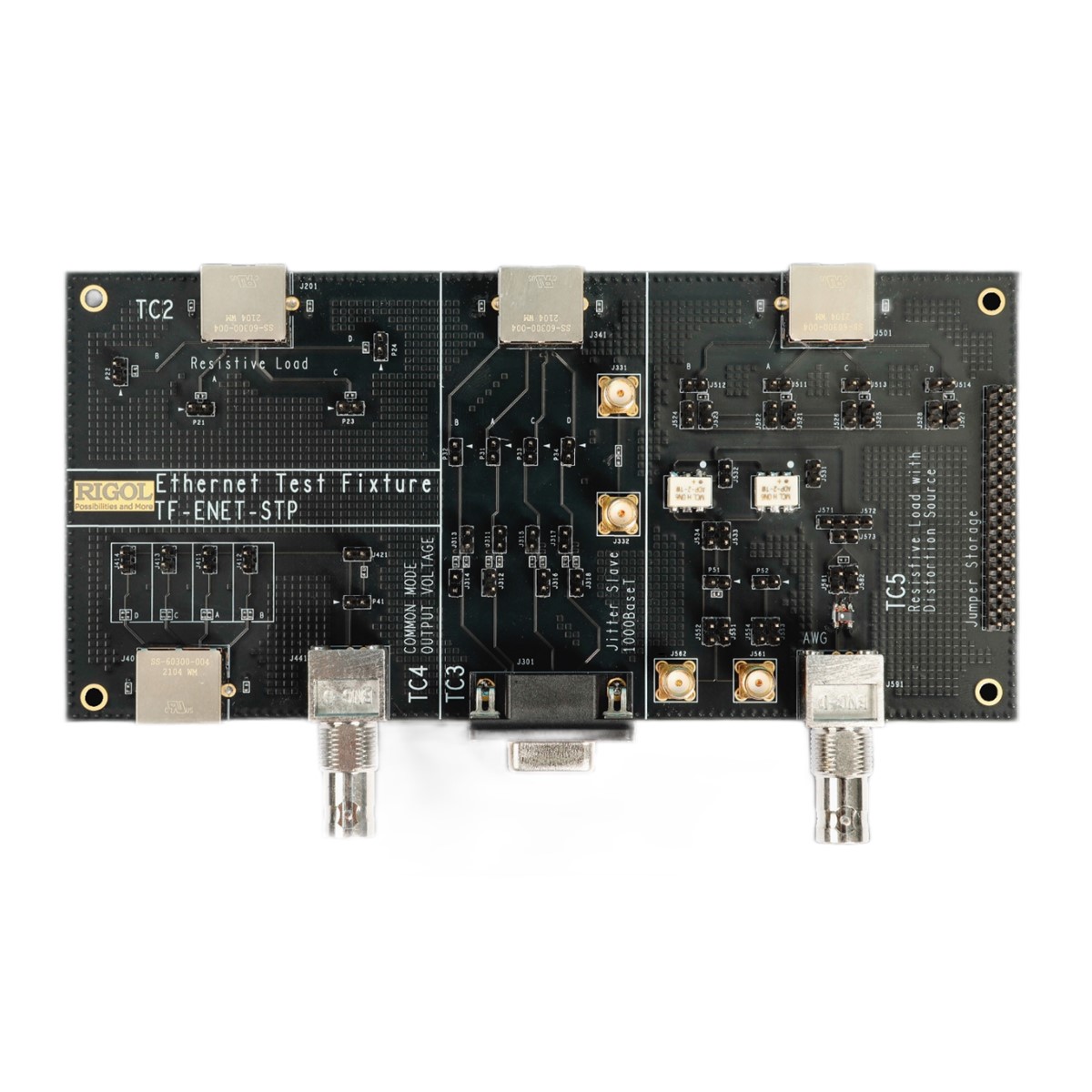

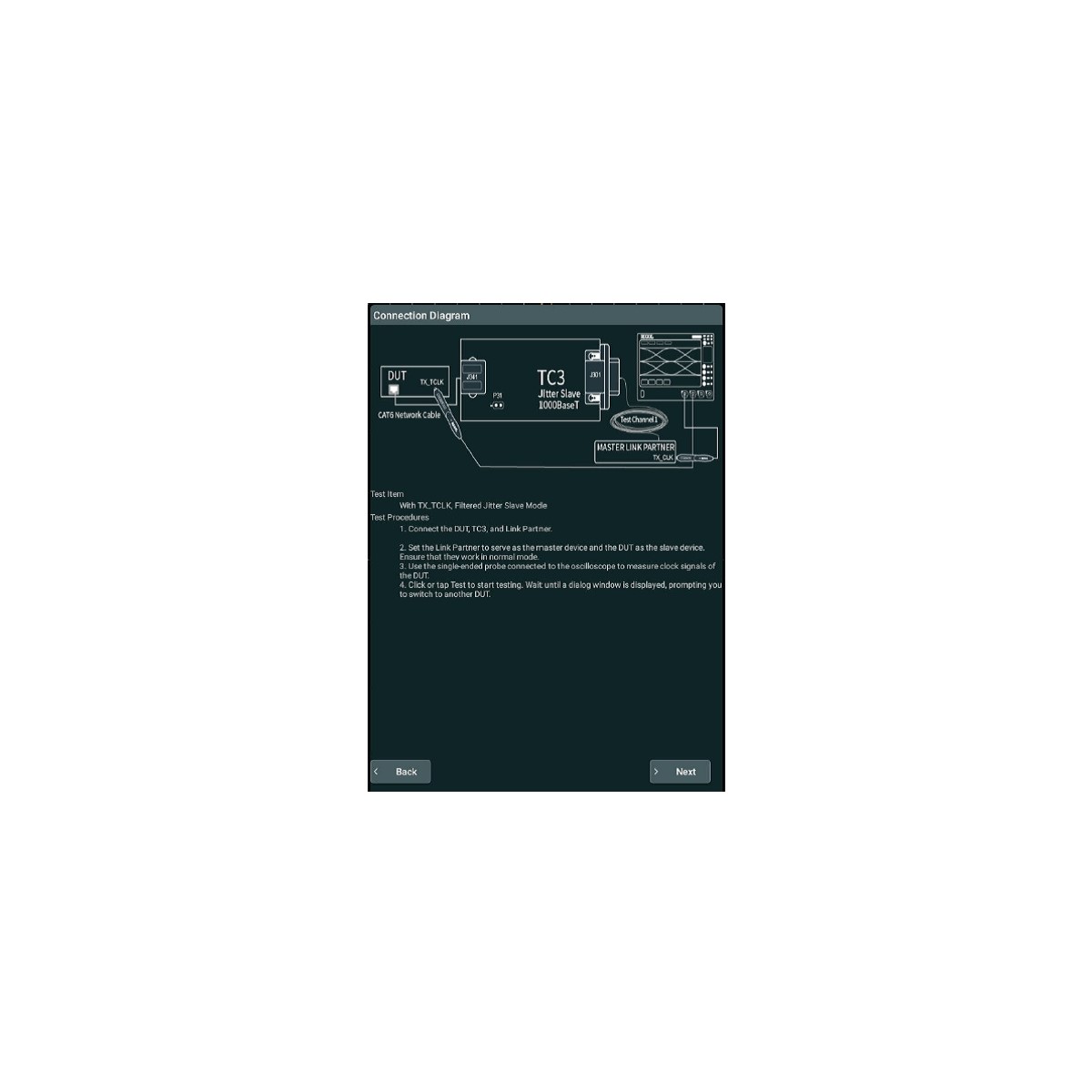

  • Для тестирования необходима дополнительная оснастка TF-ENETC-STP.

Совместимые осциллографы RIGOL

  • DS81304,
  • DS80804.

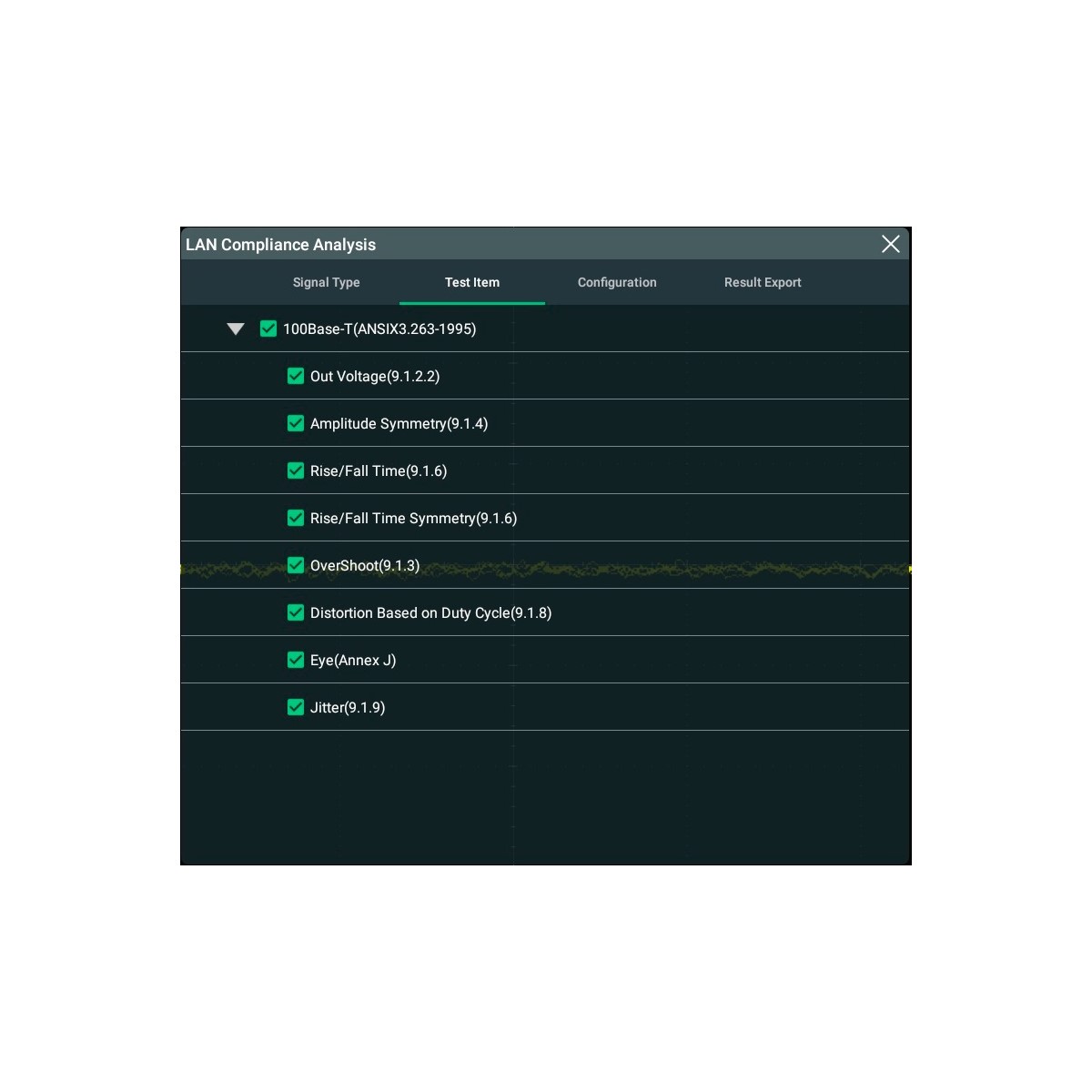

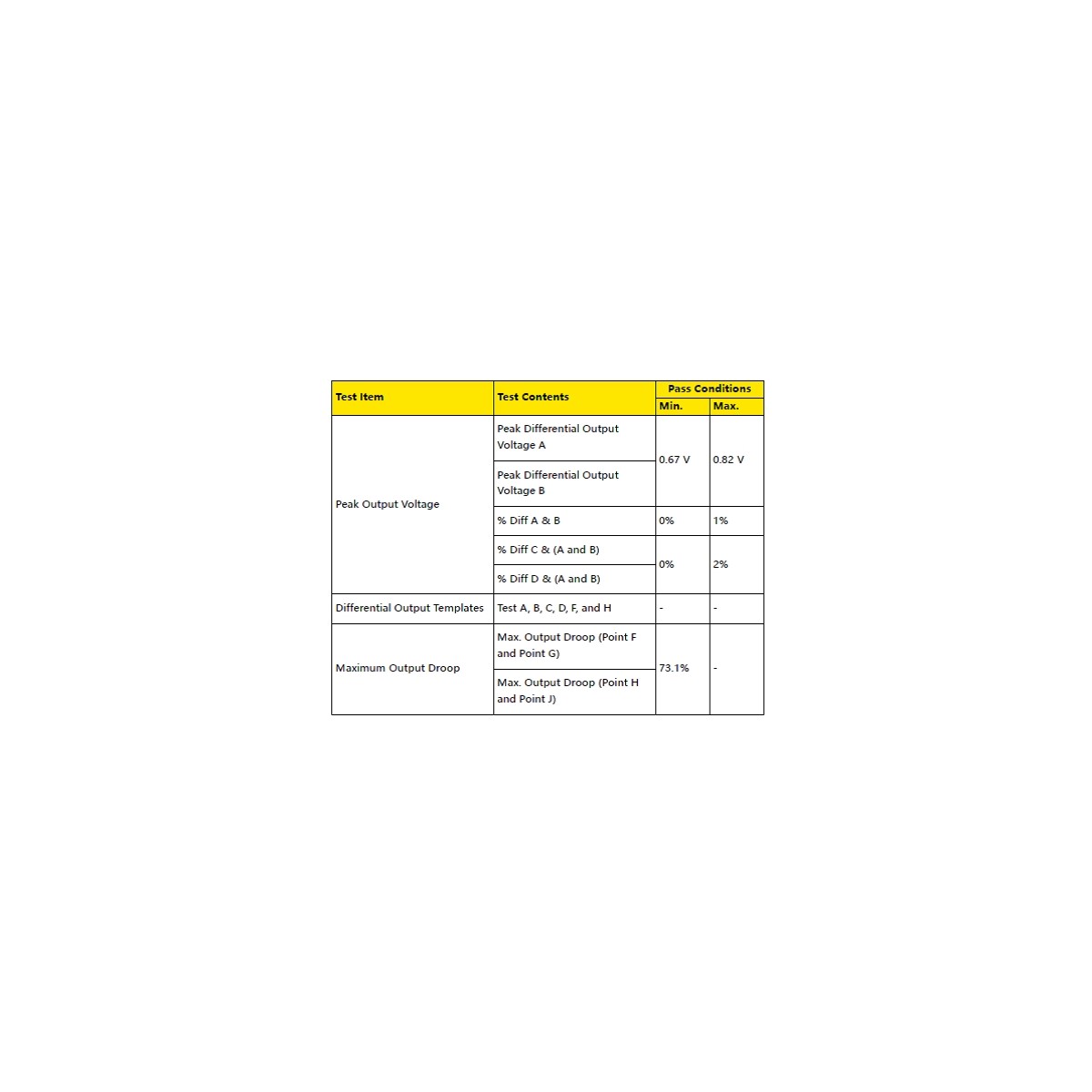

Допуски для результатов тестирования при прохождении теста на соответствие требованиям Ethernet 100BASE-TX

Параметр Описание Допуски
Мин. Макс.
Выходное напряжение (Output Voltage) + Vout 950 мВ 1050 мВ
- Vout -1050 мВ - 950 мВ
Амплитудная симметричность (Amplitude Symmetry) Симметрия амплитуды сигнала 0,98 1,02
Время нарастания/спада (Rise/Fall Time) Время нарастания для положительного импульса (+Ve) 3 нс 5 нс
Время нарастания для отрицательного импульса (-Ve)
Время спада для положительного импульса (+Ve)
Время спада для отрицательного импульса (-Ve)
Ассиметрия между фронтом и спадом (Rise/Fall Time Symmetry) Симметрия времени нарастания/спада для положительного импульса (+Ve) 0 пс 500 пс
Симметрия времени нарастания/спада для отрицательного импульса (-Ve)
Выброс на переходной характеристике (Overshoot) Выброс на положительном импульсе (+Ve) 0 % 5 %
Выброс на отрицательном импульсе (+Ve)
Джиттер длительности цикла (Duty Cycle Distortion) Джиттер длительности цикла 0 пс 500 пс
Глазковая диаграмма (Eye) Глазковая диаграмма В соответствии с шаблоном

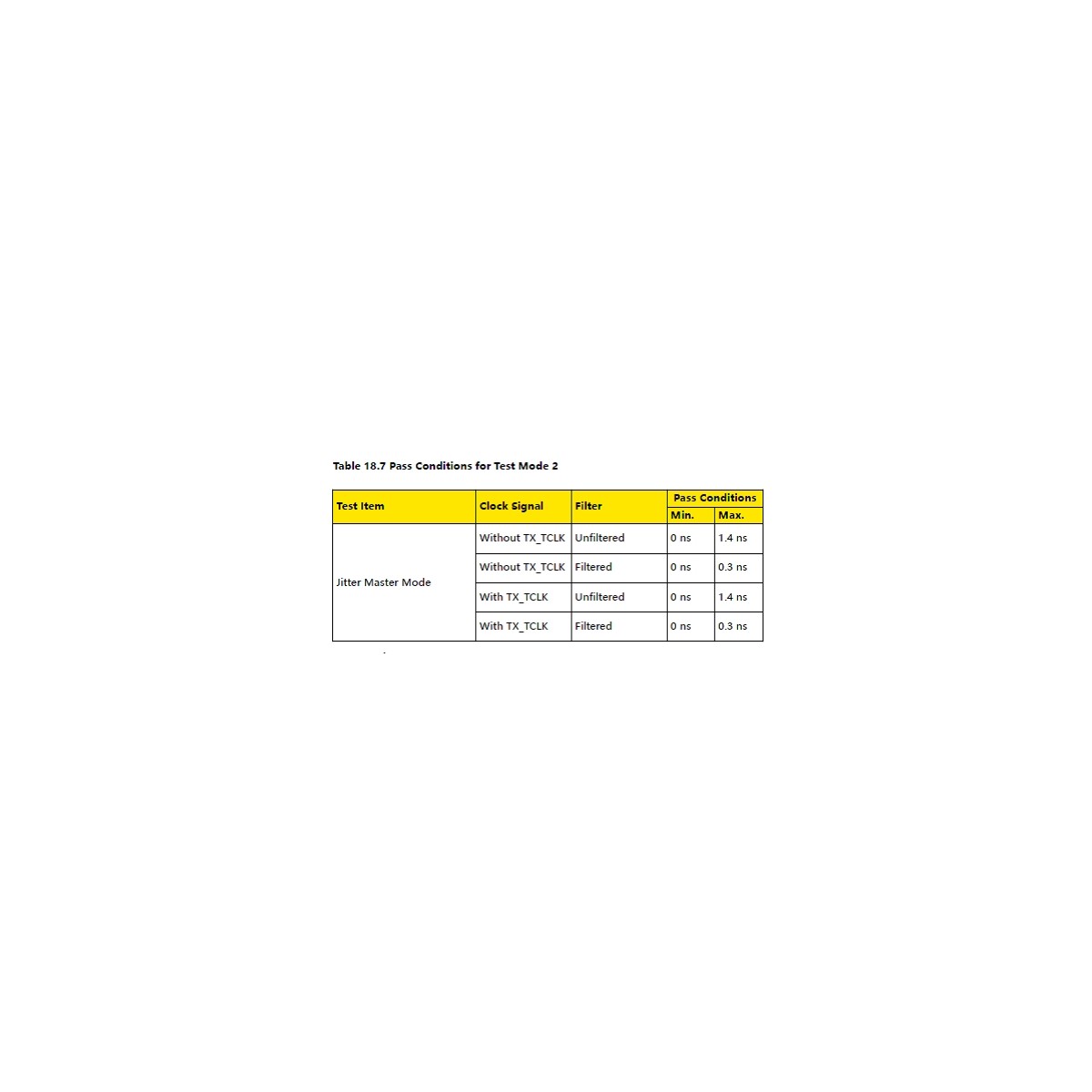

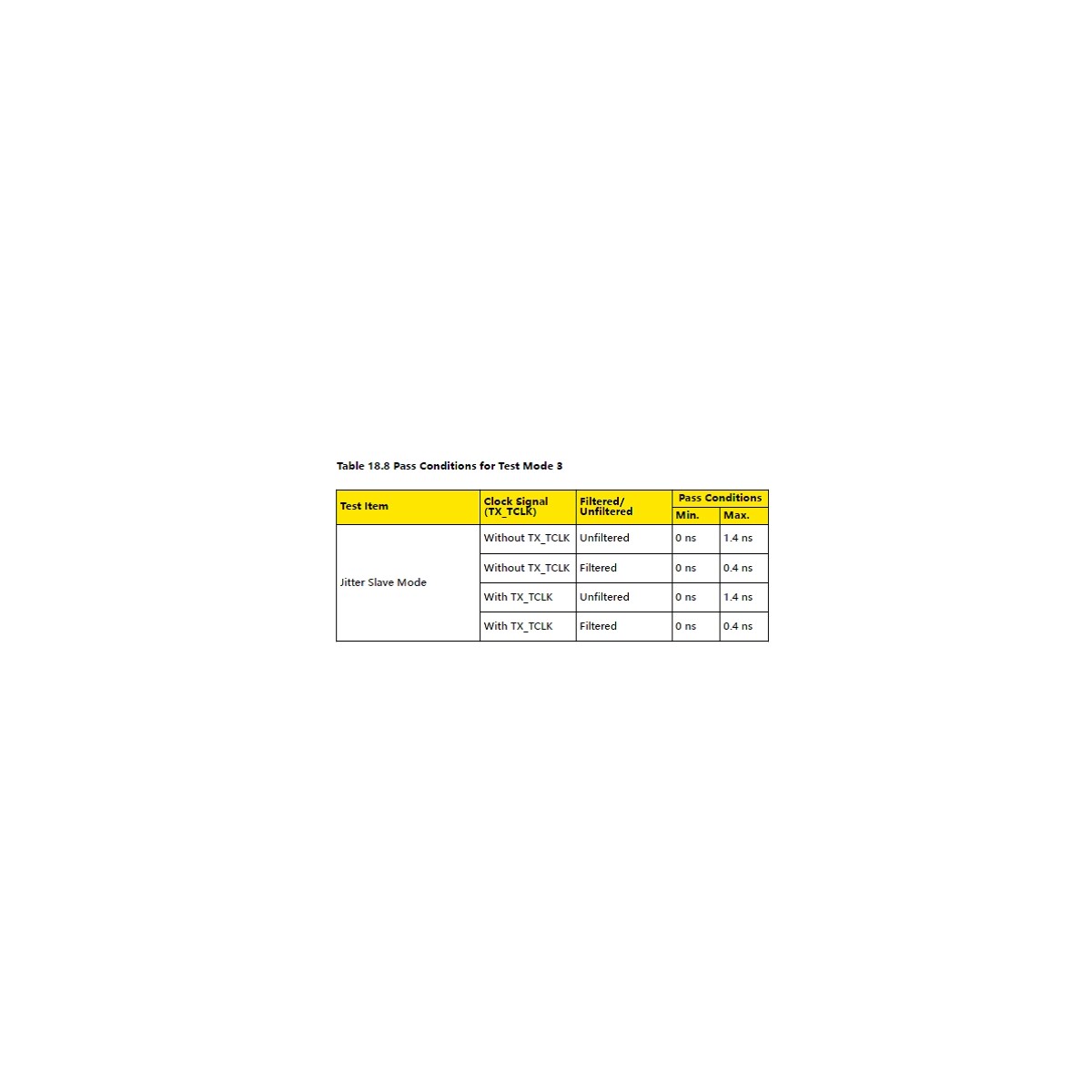

Джиттер (Jitter) Джиттер на нарастающем фронте (+Ve) 0 нс 1,4 нс
Джиттер на спадающем фронте (-Ve)

Комплектация

  • DS80000-ENETC опция сертификационных испытаний на соответствие требованиям стандартов IEEE 802.3 Ethernet 100BASE-TX/1000BASE-T– 1 электронный ключ.
