Опция теста соответствия USB 2.0 Rigol DS80000-USBC

Программная опция DS80000-USBC предназначена для проведения тестирования устройств на соответствие требованиям стандарта USB2.0 в части электрических параметров.

Проведение тестирования возможно в любом аналоговом канале осциллографа.

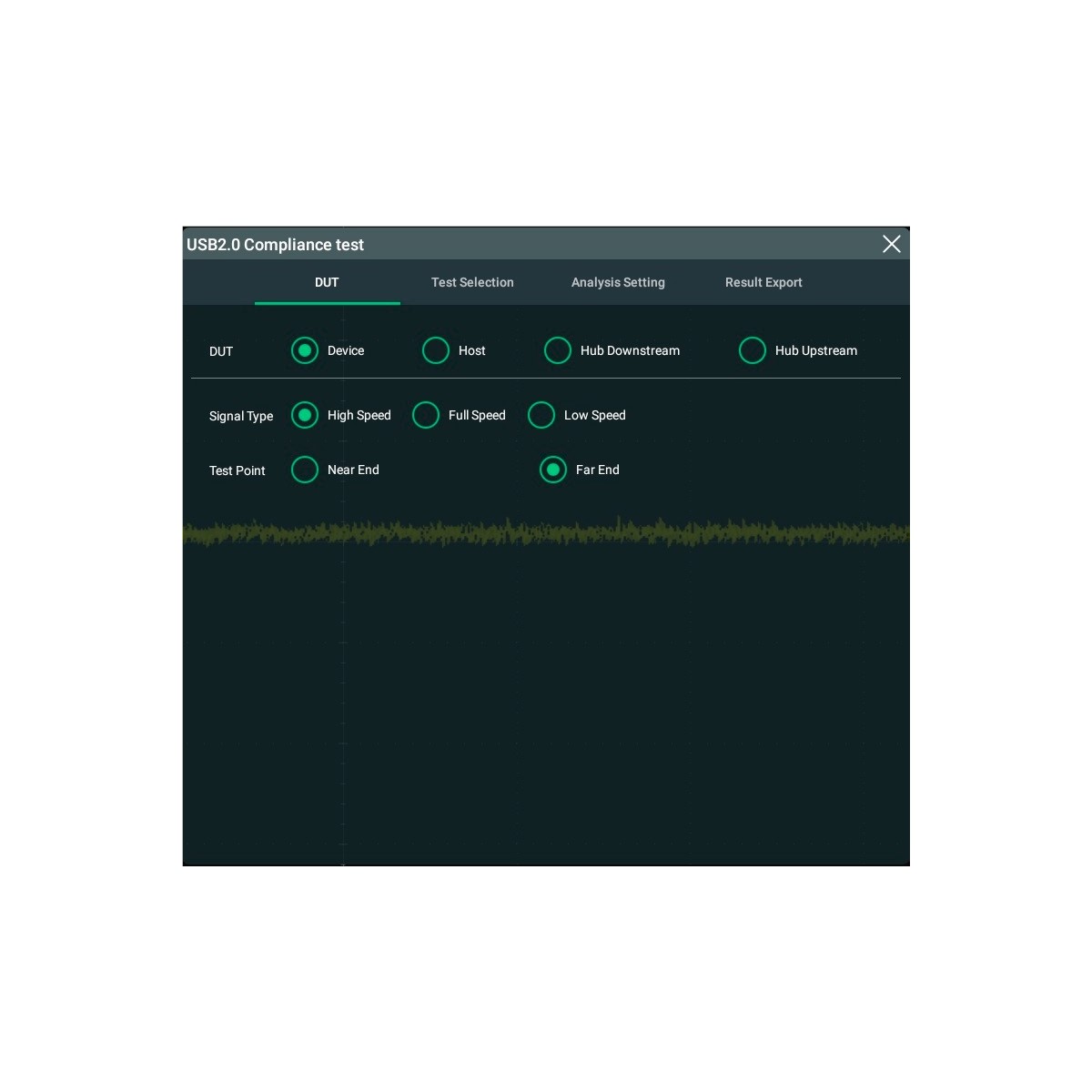

Доступные типы исследуемых сигналов:

• Device Low Speed;
• Host Low Speed;
• Device Full Speed;
• Host Full Speed;
• Device High Speed;
• Host High Speed.

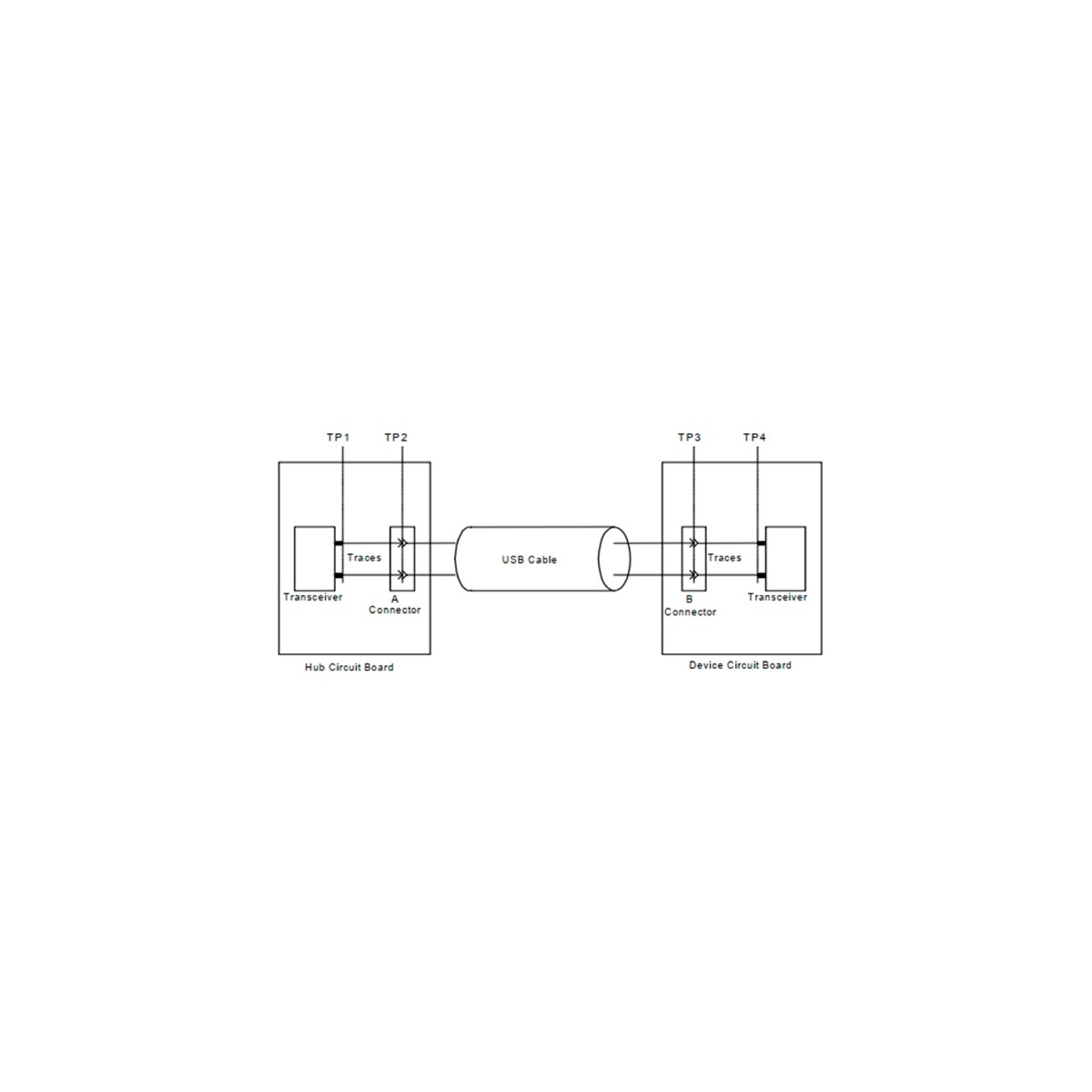

Тестирование проводится в плоскостях измерения TP2 и TP3 (на коммутационных разъёмах).

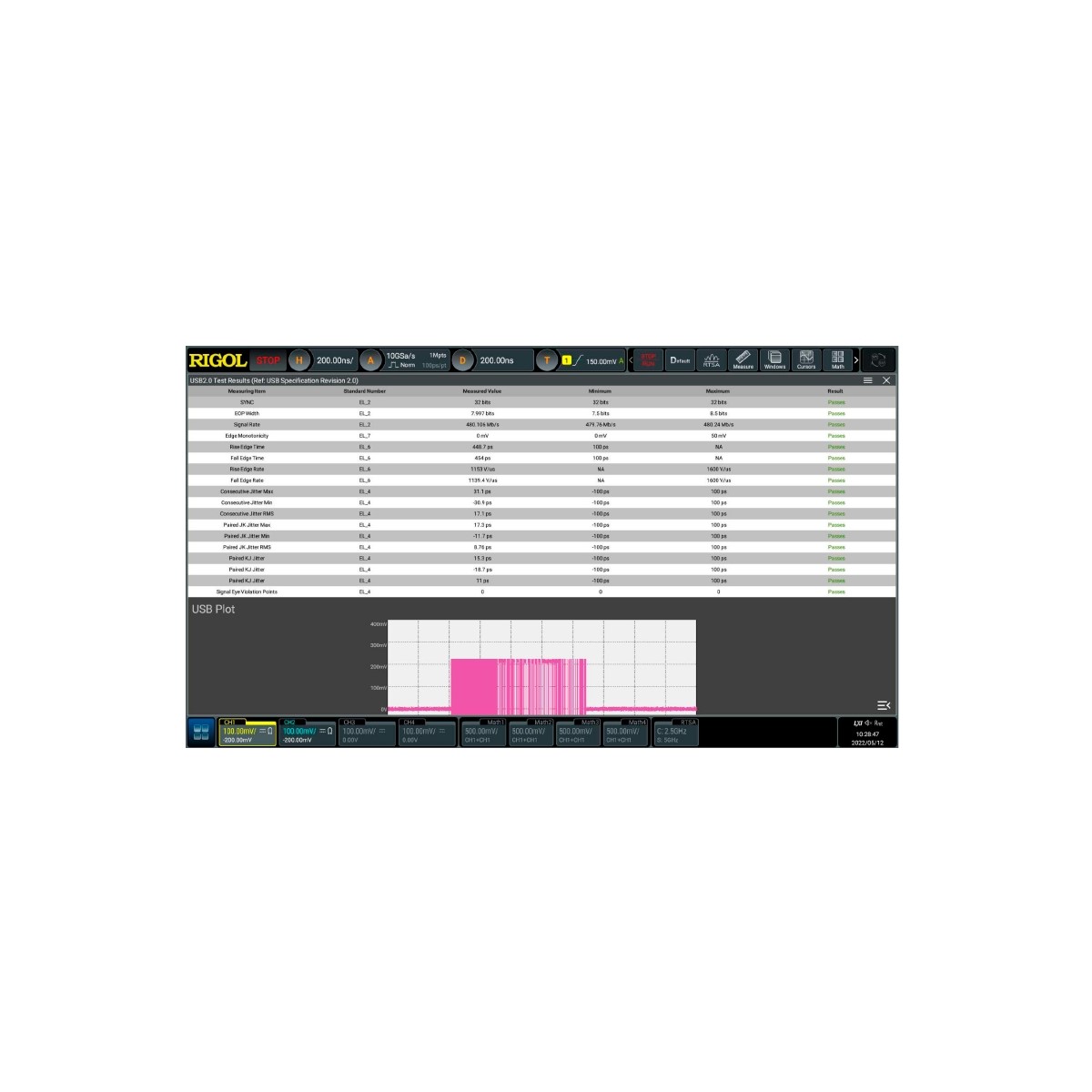

Для проведения тестирования необходимо подготовить определённый перечень приборов и оснастки, а также скачать специализированное программное обеспечение, формирующее тестовый сигнал. После завершения процесса тестирования, в автоматическом режиме формируется и отображается протокол испытаний, в который включаются следующие результаты:

• длина пакета синхронизации (SYNC);
• ширина конца пакета (EOP Width);
• скорость передачи сигнала (Signal Rate);
• монотонность (Edge Monotonicity);
• ·время нарастания фронта (Rise Edge Time);
• скорость нарастания фронта (Rise Edge Rate);
• скорость спада фронта (Fall Edge Rate);
• максимальное значение последовательного джиттера (Consecutive Jitter Max);
• минимальное значение последовательного джиттера (Consecutive Jitter Min);
• среднеквадратическое значение последовательного джиттера (Consecutive Jitter RMS);
• максимальное значение дифференциального JK джиттера (Paired JK Jitter Max);
•  минимальное значение дифференциального JK джиттера (Paired JK Jitter Min);
• среднеквадратическое значение дифференциального JK джиттера (Paired JK Jitter RMS);
• максимальное значение дифференциального KJ джиттера (Paired KJ Jitter Max);
• минимальное значение дифференциального KJ джиттера (Paired KJ Jitter Min);
• среднеквадратическое значение дифференциального KJ джиттера (Paired KJ Jitter RMS);
• количество точек пересечения трафарета глазковой диаграммы (Signal Eye Violation Points).

Особенности и преимущества

• Протоколирование результатов тестирования;
• Быстрая поставка;
• Конкурентная цена;
• Необходима дополнительная оснастка TF-USBH-STP, TF-USBD-STP.

Совместимые приборы Rigol

• DS80804,
• DS81304
