DSA832E Анализатор спектра с границей в 3.2 ГГц

  • 318 648 руб.

    • Последняя цена (на момент наличия)

  • Производитель: Aktakom
  • Модель: DSA832E
  • Наличие: Нет в наличии

0 отзывов / Написать отзыв

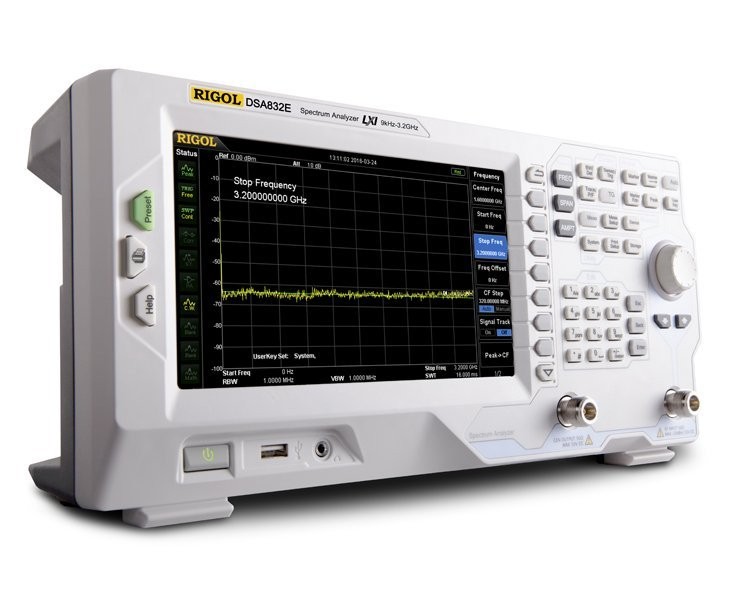

Анализатор спектра с границей в 3.2 ГГц DSA832E

Описание Анализатора спектра с границей в 3.2 ГГц DSA832E

Модель радиоизмерительного устройства RIGOL DSA832E (индекс "E" - сокращение от "Economy" - экономичный  вариант исполнения) -это бюджетная модификация анализатора спектра сигналов  с рабочей полосой частот от  9 кГц до 3,2 ГГц  (RIGOL DSA832),   представляющая собой современный, легкий и компактный радиоизмерительный прибор нового поколения  с первоклассными возможностями и низким уровнем собственных шумов.

Главным отличием исполнения анализатора   RIGOL DSA832E  от более дорогостоящей модели RIGOL DSA832 является немного более высокий показатель среднего уровня  собственного шума (DANL) ( -130 дБМ у модели с индексом "E"  против значения  -168 дБм у модели без индекса "E") и немного большим значением погрешности, с которым измеряется величина амплитуды (уровня сигнала) - параметр Level Measurement Uncertainty (погрешность измерения уровня сигнала ). В модели  анализатора спектра RIGOL DSA832E номинальное значение этого параметра - " меньше чем  1 дБ>,  а у модели RIGOL DSA832 этот параметр принимает значение - "меньше 0.8 дБ".

Кроме того, в модели RIGOL DSA832E установлен дисплей с меньшим размером по диагонали - 8" у модели с индексом "E", против значения 8.5 "  -  в модели RIGOL DSA832.

Помимо этих незначительных  различий есть у модели анализатора RIGOL DSA832E и  собственные преимущества - это лучшее значение показателя  SSB Phase Noise ( плотность  фазовых шумов) равное по  величине  "меньше чем  минус 90 дБн/Гц,  при отстройке в 10 кГц",  против значения  -  "меньше чем  минус 98  дБн/Гц,  при отстройке в 10 кГц"   у модели  RIGOL DSA832. И, главное преимущество, меньшая почти на 30%  розничная цена базовой комплектации прибора.

Применение цифровой технологии преобразования частоты в анализаторе спектра  RIGOL DSA832E гарантирует надежность и высокую точность измерения параметров сигналов.

Модель анализатора спектра RIGOL DSA832E дополняет линейку  приборов серии RIGOL DSA800,  ранее представленной устройствами  RIGOL DSA815, RIGOL DSA875, RIGOL DSA832 и обладает весьма представительными характеристиками.

Преимущества и улучшения в конструкции анализатора RIGOL DSA832E:

  • Увеличенный рабочий диапазон анализируемых сигналов до значений в 3.2 ГГц
  • Достаточно низкий  уровень собственных шумов до -130 дБм с включенным предусилителем, позволяет проводить  более точный анализ частотного спектра входных сигналов
  • Повышены характеристики по стабильности:

    - Температурная стабильность источника опорной частоты  ± 5х10-7
     - Уход погрешности источника опорной частоты ± 1х10-6/год

  • Лучшее разрешение фильтров ПЧ: 10 Гц… 1 МГц, с шагом 1-3-10, что позволяет точнее выделить два сигнала с близкими частотами
  • Плотность фазовых шумов  - меньше,  чем  -90 дБн/Гц, против значения меньше, чем 80 дБн/Гц  у модели RIGOL  DSA815
  • Существенно улучшен ряд  параметров по линейности и уровням искажения.
  • Аналогично модели RIGOL DSA815 в  приборе  RIGOL DSA832E имеются следующие функциональные возможности:
  • Проведения маркерных измерений
  • Составление таблицы пиковых значений
  • Вывод картинок сравнения до четырех различных спектрограмм
  • Полная погрешность по амплитуде  <1,5 дБ
  • 100 Гц - минимальное разрешение по частоте полосы пропускания (RBW)

В  анализаторе спектра RIGOL DSA832E  имеются  различные виды детекторов, в т.ч. обычный, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный детектор и детектор с усреднением, а также в качестве опции (DSA800-EMI) предлагается фильтр для проведения ЭМИ измерений,. По желанию заказчика  можно установить квазипиковый детектор с дополнительными фильтрами 200 Гц, 9 кГц, 120 кГц.

Возможна поставка заказчикам модели анализатора спектра в исполнении  RIGOL DSA832E-TG с  установленной аппаратной опцией встроенного трекинг-генератора,  а использование дополнительной опции DSA800-VSWR и дополнительных мостов серии VB1000 (VB1020, VB1040, VB1080)/ позволит не только измерить значение  КСВН (коэффициент стоячей волны по напряжению), но и снять АЧХ различных устройств, например - фильтров.

Кроме стандартного набора измерительных функций пользователи анализатора спектра RIGOL DSA832E  могут получить и расширенный пользовательский набор измерительных возможностей при заказе опции DSA800-AMK.

Дополнительные измерительные возможности опции  DSA800-AMK:

  • измерение уровня мощности сигнала в основном канале,
  • измерение занимаемой полосы.
  • соотношение мощностей в смежных каналах,
  • измерение мощности во временной области при нулевой полосе пропускания,
  • измерение мощности в полосе между двумя максимальными точками,
  • измерение отношения сигнал/шум,
  • измерение гармонических искажений,
  • измерение TOI,
  • функция  частотомера и ряд других.

В анализаторе спектра   RIGOL DSA832E  предусмотрены широкие возможности по внешней синхронизации и тактированию,  установке связи с внешним ПК и передачи данных  в масштабные измерительные системы  (USB, LAN интерфейс,   интерфейс  GPIB (опция)), а также по сохранению измеренных данных, как во внутреннюю память прибора, так и на внешний USB носитель.

Большинство разъемов расположены на задней панели приборов. Для отображения спектров и результатов измерений в анализаторе спектра RIGOL DSA832E  используется цветной ЖК дисплей с диагональю 8" и разрешением 800х480 точек.

  • Преимущества цифрового преобразования частоты RIGOL DSA832E:
  • Меньшая почти на 30% розничная цена устройства, чем у модели без индекса "E"
  • Возможность измерения малых сигналов: на основе этой технологии появилась возможность использования фильтра ПЧ с очень узкой настройкой по полосе пропускания, что позволило значительно снизить отображаемый средний уровень шумов.
  • Возможность распознавания малых сигналов, находящихся в непосредственной близости друг к другу: использование фильтра ПЧ с мин настройкой по полосе пропускания позволяет различать малые сигналы, отстоящие по частоте всего лишь на 10 Гц.
  • Высокая точность отображения амплитуды: эта технология практически устраняет помехи, формируемые при переключении фильтров, неопределенности опорного уровня, а также погрешности при переключении отображения амплитуды из логарифмического в линейный масштаб и наоборот (характерны при использовании традиционной аналоговой конструкции ПЧ).
  • Высокая надежность: в сравнении с традиционными аналоговыми конструкциями, реализация цифровой ПЧ в значительной мере снижает сложность схемотехнического решения, как следствие становится менее актуальной проблема старения канала и снижения температурной чувствительности, что в свою очередь повышает надежность анализатора спектра DSA832E
  • Высокая скорость измерения: применение цифровой технологии ПЧ( преобразования частоты)  повышает точность по полосе пропускания и селективность фильтра, минимизирует время сканирования и увеличивает скорость измерения.

Особенности

  • Увеличенный рабочий диапазон анализируемых сигналов до значений в 3.2 ГГц
  • Достаточно низкий  уровень собственных шумов до -130 дБм с включенным предусилителем, позволяет проводить  более точный анализ частотного спектра входных сигналов
  • Повышены характеристики по стабильности:

    - Температурная стабильность источника опорной частоты  ± 5х10-7
     - Уход погрешности источника опорной частоты ± 1х10-6/год

  • Лучшее разрешение фильтров ПЧ: 10 Гц… 1 МГц, с шагом 1-3-10, что позволяет точнее выделить два сигнала с близкими частотами

Технические характеристики Анализатора спектра с границей в 3.2 ГГц DSA832E

Технические параметры

Значение

Частота

Частотный диапазон

9 кГц…3,2 ГГц

Разрешение

1 Гц

Начальная калибровочная точность

<± 1х10-6

Температурная стабильность источника опорной частоты

<± 1х10-6

Изменение погрешности источника опорной частоты

<± 1х10-6/год

Погрешность измерения частоты

Разрешение маркера:
полоса обзора / (количество точек развертки-1)

Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)

Счетчик частоты

Разрешение:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц

Погрешность:
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)

Полоса обзора

Нулевая, 100 Гц…3,2 ГГц

Погрешность полосы обзора

± полоса обзора / (количество точек развертки-1)

Плотность фазовых шумов

<-90 дБн/Гц @ 10 кГц

Полоса пропускания

Полоса пропускания ПЧ (-3 дБ)

10 Гц… 1 МГц,с шагом 1-3-10

Полоса пропускания ПЧ (-6 дБ) опция DSA800-EMI)

200 Гц, 9 кГц, 120 Гц

Избирательность фильтров по уровням (60дБ/3 дБ)

<5:1

Погрешность установки полосы пропускания ПЧ

<5%

Полоса пропускания видео

1 Гц … 3 МГц, с шагом 1-3-10

Амплитуда

Диапазон измерения уровня

Уровень собственных шумов … +20 дБм

Максимальный уровень на входе (аттенюатор 30 дБ)

50 В (постоянное напряжение)
+20 дБм (100 мВт) мощность непрерывного сигнала
+30 дБм (1 Вт) максимально опасный уровень

Средний уровень шумов (типично)
0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл.

без предусилителя:
9 кГц...100 кГц: <-110 дБм типично
100 кГц…5 МГц: <-122 дБм, типично -125 дБм
5МГц…3.2 ГГц: <-127 дБм, типично -130 дБм

с предусилителем (опция PA-DSA832):
100 кГц…1 МГц: <-142 дБм типично
1 МГц…5 МГц: <-140 дБм, типично -143 дБм
5 МГц…3.2 ГГц: <-145 дБм, типично -148 дБм

Частотный отклик
(f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)

без предусилителя:
< 0,7 дБ

с предусилителем:
< 1,0 дБ

Аттенюатор

Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ):
< 0,5 дБ

Предел ослабления:
0…30 дБ, с шагом 1 дБ

Абсолютная амплитудная погрешность
(центральная частота=50 МГц, пик. детектор, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)

< 0,3 дБ

Установка опорного уровня

Диапазон:
-100 дБм…+20 дБм с шагом 1 дБ

Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры

Погрешность измерения:
(достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм < опорный уровень<0, 10 МГц< центральная частота<1,5 ГГц, 20 ºC to 30 ºC) <1 дБ

Гармонические искажения 2-го порядка
(центральная частота ≥ 50 МГц, аттенюатор = 10 дБ, вх.уровень =-20 дБ)

SHI : +40 дБм

Интермодуляционные искажения 3-го порядка (центральная частота ≥ 50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх.уровень =-20 дБ)

TOI: +7 дБм

Проникновение центральной частоты
Побочные сигналы

<-60 дБн

Собственные комбинационные помехи
(вх.терминатор 50 Ом, аттенюатор = 0 дБ)

<-90 дБм; <-100 дБм, типично

Логарифмическая шкала

1 дБ…200 дБ

Линейная шкала

0 до опорного уровня

Количество точек

601

Количество графиков

3 + основной

Тип детектора

Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения
Квазипиковый (опция DSA800-EMI)

Операции над графиками

Очистить, удержание максимума, удержание минимума, усреднение, просмотр,закрыть

Единицы измерения

дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

Развертка

Диапазон

1 мс… 3200 с (нулевой обзор)
20 мкс ….3200 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц)
запуск: непрерывный, однократный

ПРЕДУСИЛИТЕЛЬ (опция PA-DSA832)

Усиление (100 кГц...3,2 ГГц)

17 дБ (номинальное)

Входы/выходы

ВЧ вход

Соединитель N-типа (female); 50 Ом;

Вход/выход опорного генератора

Соединитель типа BNC (female)
Импеданс 50 Ом (типичное)

Вход 10 МГц:
Частота 10 МГц±5 ppm
уровень 0 дБм…10 дБм
