Генератор сигналов высокочастотный Rigol DSG3136B-IQ

  • 3 273 680 руб.

    • Последняя цена (на момент наличия)

  • Производитель: Rigol
  • Модель: DSG3136B-IQ
  • Наличие: По запросу

0 отзывов / Написать отзыв

Частотный диапазон: 9 кГц…13,6 ГГц. Диапазон IQ: 50 МГц to 6.5 ГГц Точность 0,1 ppm (10 ppb - опция OCXO-B08). Старение <1ppm/год (<30 ppb/год - опция OCXO-B08). Разрешение 0,01 Гц. Амплитуда вых.сигнала: -110 дБм…+13 дБм ( установка -130 дБм…+27 дБм). Фазовый шум <-116 дБн/Гц@20кГц. Свипирование по частоте и амплитуде. Встроенный модулирующий генератор. Режимы модуляции: АМ, ЧМ, ФМ, импульсная, I/Q модуляция . Импульсный генератор и генератор паттернов (опция DSG3000B-PUG). Интерфейсы USB-host/device, LAN (LXI). Дисплей 4,3" TFT(480x272). Размеры: 364х112х420 мм. Вес: 8,03 кг

Расширенное описание

Технические характеристики

Характеристика Значение

ЧАСТОТА

Частотные характеристики
Диапазон частот

9 кГц ~ 13,6 ГГц (IQ: 50 МГц ~ 6,5 ГГц)
Разрешение

0,01 Гц

Скорость переключения

<10 мс (типичное)

Частотные диапазоны
Частотные диапазоны
Значение частоты
N
1
2
3
4
5
6
7
 f ≤ 227.5 МГц
227.5 МГц < f ≤455 МГц
455 МГц < f ≤ 910 МГц
910 МГц < f ≤ 1820 МГц
1820 МГц< f ≤ 3600 МГц
3600 МГц< f ≤ 6500 МГц
6500 МГц< f ≤ 13600 МГц 		0,25
0,125
0,25
0,5
1
2
4

Внутренний источник опорной частоты
Частота опорного генератора
10 МГц
Погрешность после калибровки <0,1 ppm
<10 ppb (с опцией OCXO-B08)
Температурная стабильность (0°С ~ 50°С)
 <1,0 ppm
<5 ppb (с опцией OCXO-B08)
Старение
 <1 ppm / год
<30 ppb / год (с опцией OCXO-B08)
Выход внутреннего опорного генератора
Частота 10 МГц
Уровень +5 дБ...10 дБ (типичное)
Выходной импеданс
50 Ом (номинальное)
Вход для внешнего опорного генератора
Частота 10 МГц
Уровень 0 дБ ...+10 дБ (типичное)
Входной импеданс
50 Ом (номинальное)
Максимальная девиация
±5 ppm

Свипирование по частоте
Рабочие режимы
пошаговое, по списку
Режим одиночное, непрерывное
Диапазон

полный

Форма треугольник, пила
Шаг изменения
линейный, логарифмический
Количество точек
пошаговое: 2...65535
по списку: 1...6001
Временной диапазон
20 мс...100 с
Запуск
Авто, ручной, внешний, по шине (USB, LAN)

Спектральный состав
Гармонические искажения (CW режим, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм)
2 МГц < f ≤ 6,5 ГГц, уровень ≤ +13 дБм < -30 дБн
6,5 МГц < f ≤ 12 ГГц, уровень ≤ +10 дБм
< -30 дБн
12 ГГц < f ≤ 13,6 ГГц, уровень ≤ +2 дБм
< -30 дБн
Субгармонические искажения (CW режим) 3,6 ГГц < f ≤ 13,6 ГГц < -60 дБн; < -70 дБн (типичное)
Негармонические искажения (CW режим, уровень >-10дБм,
отстройка >10 кГц) 		100 кГц< f ≤ 1,5 ГГц < -60 дБн; < -70 дБн (типичное)
1,5 ГГц < f ≤ 3,6 ГГц < -54 дБн; < -64 дБн (типичное)
3,6 ГГц < f ≤ 6,5 ГГц < -48 дБн; < -58 дБн (типичное)
6,5 ГГц < f ≤ 13,6 ГГц < -42 дБн; < -52 дБн (типичное)
Собственный фазовый шум (CW режим, измер.диапазон 1 Гц,
отстройка 20 кГц) 		f = 1 ГГц < -110 дБн/Гц; < -116 дБн/Гц (типичное)
f = 6,5 ГГц < -98 дБн/Гц; < -102 дБн/Гц (типичное)
f = 13,6 ГГц < -92 дБн/Гц; < -96 дБн/Гц (типичное)
Общие искажения (CW режим, RMS f= 1 ГГц) 0,3 кГц...3 кГц
< 10 Гц скз, <5 Гц скз (типичное)
0,03 кГц...20 кГц
< 50 Гц скз, <10 Гц скз (типичное)

УРОВЕНЬ

Диапазон установки


Нормированное значение
Устанавливаемое значение
Максимальный выходной уровень 9 кГц ≤ f < 100 кГц
+5 дБм
100 кГц ≤ f < 1 МГц +10 дБм
+15 дБм
1 МГц ≤ f < 200 МГц +13 дБм +20 дБм
200 МГц < f ≤ 3,6 ГГц +13 дБм +27 дБм
3,6 ГГц < f ≤ 6,5 ГГц +13 дБм
 +20 дБм
6,5 ГГц < f ≤ 12 ГГц +10 дБм
 +15 дБм
12 ГГц < f ≤ 13,6 ГГц +2 дБм +10 дБм
Минимальный выходной уровень 9 кГц ≤ f < 100 кГц
-130 дБм
100 кГц < f ≤ 3,6 ГГц -110 дБм -130 дБм
3,6 ГГц < f ≤ 6,5 ГГц -110 дБм
 -130 дБм
6,5 ГГц < f ≤ 9 ГГц
-110 дБм
 -130 дБм
9 ГГц < f ≤ 13,6 ГГц -90 дБм
 -110 дБм

Абсолютная неопределенность



-60 дБм ~ макс. спец. уровень
 -90 ~ -60 дБм -110 ~ -90 дБм
Погрешность установки уровня 9 кГц ≤ f < 100 кГц ≤0,7 дБ (тип.)
≤0,7 дБ (тип.) ≤0,7 дБ (тип.)
100 кГц < f ≤200 МГц ≤0,7 дБ
≤0,5 дБ (тип.)
≤0,9 дБ
≤0,5 дБ (тип.)
≤1,1 дБ
≤0,5 дБ (тип.)
200 МГц < f ≤ 3,6 ГГц
 ≤0,7 дБ
≤0,5 дБ (тип.)
≤0,9 дБ
≤0,5 дБ (тип.)
 ≤1,1 дБ
≤0,5 дБ (тип.)
3,6 ГГц < f ≤ 6,5 ГГц ≤0,9 дБ
≤0,5 дБ (тип.)
 ≤1,1 дБ
≤0,5 дБ (тип.) 		≤1,3 дБ
≤0,5 дБ (тип.)
6,5 ГГц < f ≤ 9 ГГц ≤1,1 дБ
≤0,5 дБ (тип.) 		≤1,3 дБ
≤0,5 дБ (тип.) 		≤1,5 дБ
≤0,7 дБ (тип.)
9 ГГц < f ≤ 12 ГГц ≤1,3 дБ
≤0,5 дБ (тип.) 		≤1,5 дБ
≤0,7 дБ (тип.)
12 ГГц < f ≤ 13,6 ГГц ≤1,5 дБ
≤0,7 дБ (тип.) 		≤1,8 дБ
≤0,7 дБ (тип.)
КСВН (1 МГц ≤ f ≤ 13,6 ГГц )
 ≤1,8 (типичное)

Установка уровня


Время установки (20°С ~ 30°С)
≤5 мс (типичное)

Обратная мощность
Макс. обратная мощность
Макс. напряжение постоянного тока 50 В DC
1 МГц < f ≤ 13,6 ГГц 1 Вт

Свипирование по апмлитуде

Рабочие режимы
пошаговое, по списку
Режим одиночное, непрерывное
Диапазон

полный уровень

Форма треугольник, пила
Шаг изменения
линейный, логарифмический
Количество точек
пошаговое: 2...65535
по списку: 1...6001
Временной диапазон
20 мс...100 с
Запуск
Авто, ручной, внешний, по шине (USB, LAN)

ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF)

Формы сигнала
синус, меандр
Частотный диапазон синус
 DC ~ 200 кГц
меандр
 DC ~ 20 кГц
Разрешение
0,01 Гц
Выходное напряжение DC
 -3 В ~ 3 В
AC
 0 В ~ 3 Впик
Разрешение
 2 мВ

МОДУЛЯЦИЯ

Амплитудная модуляция (АМ)
Диапазон несущей ≤ 3,6 ГГц
Источник внутренний, внешний
Глубина

0 % ~ 100 %

Разрешение 0,1 %
Погрешность установки глубины АМ (fмод = 1 кГц)
<4 %уст.значения + 1 %
Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) <3 % (типичное)
Неравномерность АЧХ
< 3 дБ (номинал.)

Частотная модуляция (ЧМ)
Диапазон несущей ≤ 3,6 ГГц
Источник внутренний, внешний
Девиация

N x 1 МГц (номинал.)

Разрешение <0,1 % девиации или 1 Гц, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим)
<2 %уст.значения + 20 Гц
Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) <2 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц) < 3 дБ (номинал.)

Фазовая модуляция (ФМ)
Диапазон несущей ≤ 3,6 ГГц
Источник внутренний, внешний
Макс.девиация

N x 5 рад (f>23,4375 МГц)

Разрешение <0,1 % девиации или 0,01 рад, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим) <1 %уст.значения + 0,1 рад
Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) <1 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц) < 3 дБ (номинальное)

Импульсная модуляция (опция DSG3000B-PUG)

Диапазон несущей ≤ 3,6 ГГц
Источник внутренний, внешний
Диапазон включения/выключения

>70 дБ (100 кГц < f ≤ 3,6 ГГц)

Время нарстания/спада (10% / 90%)
<50 нс
Частота повторения импульсов
DC ~ 1 МГц

Импульсный генератор (опция DSG3000B-PUG)

Режим
одиночный импульс
Период Диапазон 40 нс ~170 с
Разрешение 10 нс
Длительность Диапазон 10 нс ~ (170 с ~ 10 нс)
Разрешение 10 нс
Задержка запуска Диапазон 10 нс ~170 с
Разрешение 10 нс
Запуск Авто, внешний запуск, внешний строб, ручной, по шине (USB, LAN)

Генератор паттернов (опция DSG3000B-PUG)
Импульсный генератор паттернов
Количество импульсов
1 ~ 2047
Временной диапазон
20 нс ~170 с
Повторение паттернов
1 ~ 256

I/Q модуляция

Диапазон несущей 50 МГц ≤ f ≤ 6.5 ГГц
Источник модуляции
внутренний, внешний
Полоса (RF)
Внешняя модуляция
Полоса (I или Q)
до 60 МГц (номинал.)
RF (I + Q)
до 120 МГц (номинал.)
Внутренняя модуляция
Полоса (I или Q) до 30 МГц (номинал.)
RF (I + Q) до 60 МГц (номинал.)
Подавление несущей 50 МГц≤ f ≤ 6 ГГц
≥ 40 дБн (типичное)
Подавление боковой полосы
50 МГц≤ f ≤ 6 ГГц
 ≥ 40 дБн (типичное)
Внешние входы I/Q
КСВН
<1,5
Полное значение на входе
0,5 Вскз (I+Q)скз
Внутренняя модуляция
EVM 16QAM, root cosine фильр (α=0,22), 4 Мвыб/с (вых.уровень ≤ 4 дБм)
 ≤2,0%скз (типичное)
QPSK, root cosine фильр (α=0,22), 4 Мвыб/с (вых.уровень ≤ 4 дБм)
 ≤2,0%скз (типичное)
Внешняя модуляция
EVM
CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, вых. уровень ≤ 4 дБм) ≤2,0%скз (типичное)
ACPR
≥ 70 дБ

Генератор I/Q огибающей

Выходной импеданс 50 Ом (номинал.)
Выходное напряжение
Диапазон установки
0,02 Вп-п ~1,5 Вп-п
Разрешение
1 мВ
АЧХ неравномерность (@1 МГц)
≤10 МГц
< 0,5 дБ (номинал.)
≤30 МГц < 1,0 дБ (номинал.)
I/Q дисбаланс
Магнитуда
< 0,1 дБ (номинал.) ≤10 МГц
< 0,2 дБ (номинал.) ≤30 МГц
Нелинейность фазы
200 пс (номинал.) ≤10 МГц
500 пс (номинал.) ≤30 МГц
SFDR
Синус (≤30 МГц) > 50 дБ (номинал.)
Память формы сигнала
Длина памяти
1 Мвыб ~ 16 Мвыб с шагом 1 выборка
Разрешение
14 бит
Время загрузки 1 Мвыб.
<10 c (номинал.)
Энергонезависимая память
96 Мб
Дискретизация
Диапазон
1 кГц ~50 МГц
Разрешение
0,01 Гц
Запуск
Режим запуска
Авто, ручной, внешний, по шине (USB, LAN)
Внешний запуск с задержкой
Диапазон установки
0 ~ (2E16-1)
Разрешение
1
Запрет внешнего запуска
Диапазон установки 0 ~ (2E16-1)
Разрешение 1
Длительность импульса
> 20 нс (номинал.)

ВХОДЫ И ВЫХОДЫ

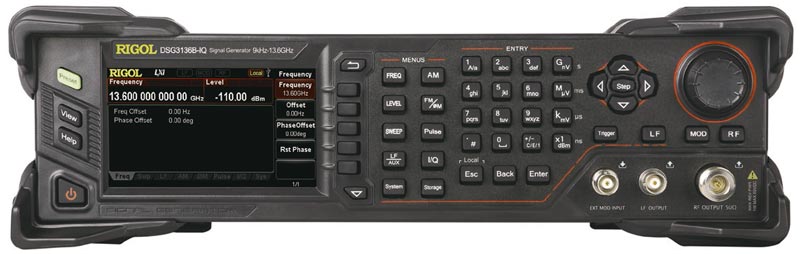

Разъемы на передней панели

RF выход
Импеданс
50 Ом (номинал.)
Разъем
N "мама"
Вход сигнала внешней модуляции Импеданс 100 кОм/600 Ом/50 Ом (номинал.)
Связь AC/DC
Чувствительность 1 Впп для указанной глубины модуляции или отклонения
Разъем BNC "мама"
Выход внутреннего модуляционного генератора Импеданс 50 Ом (номинал.)
Разъем BNC "мама"

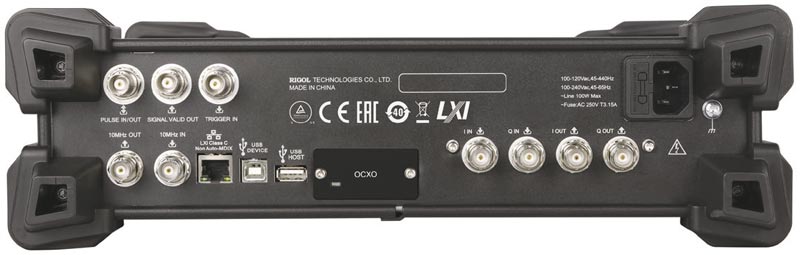

Разъемы на задней панели

Вход внешнего запуска
Импеданс
1 кОм (номинал.)
Разъем
N "мама"
Уровень запуска
3,3 В TTL
Выход сигнала достоверности Выходное напряжение
0 В / 3,3 В (номинал.)
Разъем BNC "мама"
Вход или выход импульса
Импеданс
50 Ом (номинал.)
Выходное напряжение 0 В / 3,3 В (номинал.)
Вход для внешнего опорного генератора (10 МГц)
Импеданс 50 Ом (номинал.)
Разъем BNC "мама"
Выход опорного генератора (10 МГц) Импеданс 50 Ом (номинал.)
Разъем BNC "мама"
Вход/Выход генератора I/Q огибающей Импеданс 50 Ом (номинал.)
Разъем BNC "мама"

Интерфейсы на задней панели

USB-host
Разъем
тип А
Протокол
Версия 2.0
USB-device
Разъем тип B
Протокол BNC "мама"
LAN
LXI
10/100 Base, RJ-45

ОБЩИЕ ХАРАКТЕРИСТИКИ

Дисплей Тип ЖК TFT
Разрешение 480 x 272
Размер 4,3"
Память
Запоминающее устройство (внутреннее)
Flash энергонезависимая, USB диск не поддерживается
Объем памяти (внутреннего устройства)
96 Мб
Питание
Напряжение AC
100 В ~ 240 В
Частота AC
45 Гц ~ 440 Гц
Потребляемая мощность (со всеми опциями)
70 Вт (типичное), максимально 100 Вт
Рабочие условия
Температура
0°С ~ 50°С
Относительная влажность ≤ 95% (0°С ~ 30°С)
≤ 75% (30°С ~ 40°С)
Габаритные размеры
W x H x D
364 мм х 112 мм х 420 мм
Вес

8,03 кг

Стандартная комплектация

  • Прибор
  • Кабель питания

Дополнительная комплектация

  • опция импульсного генератора, модулятор и генератора паттернов DSG3000B-PUG
  • опция повышенной стабильности OCXO опорного генератора OCXO-B08
  • комплект для монтажа в стойку RM-DSG3000
