Генератор сигналов высокочастотный Rigol DSG815

  • 314 196 руб.

- +
  • Производитель: Rigol
  • Модель: DSG815
  • Наличие: 1
  • Готов к отгрузке: 19 ноября 2024

0 отзывов / Написать отзыв

Генератор радиочастотный. Частотный диапазон: 9 кГц…1,5 ГГц. Точность 2 ppm (5 ppb - опция OCXO-B08). Старение <1ppm/год (<30 ppb/год - опция OCXO-B08). Разрешение 0,01 Гц. Амплитуда вых.сигнала: -110 дБм…+13 дБм ( установка -110 дБм…+20 дБм). Фазовый шум <-112 дБн/Гц@20кГц. Свипирование ипо частоте и амплитуде. Встроенный модулирующий генератор. Режимы модуляции: АМ, ЧМ, ФМ, импульсная (опция DSG800-PUM). Импульсный генератор (опция DSG800-PUM) и генератор паттернов (опция DSG800-PUG). Интерфейсы USB-host/device, LAN (LXI). Дисплей 3,5" TFT(320x240). Размеры: 261,5х112х318,4 мм. Вес: 4,2 кг

Расширенное описание

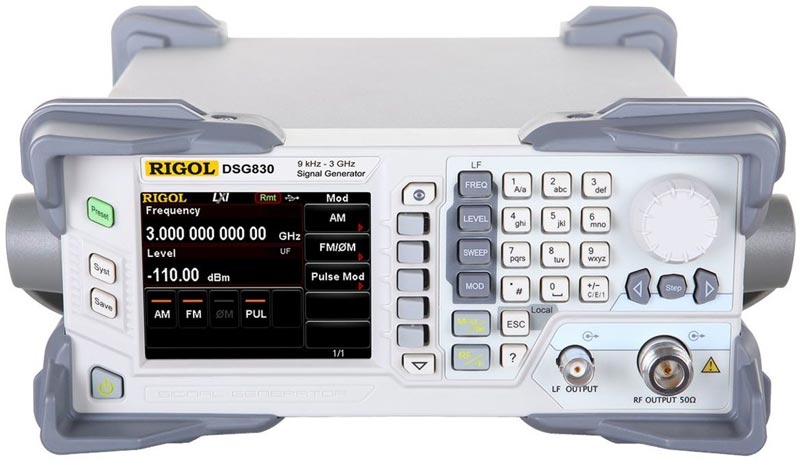

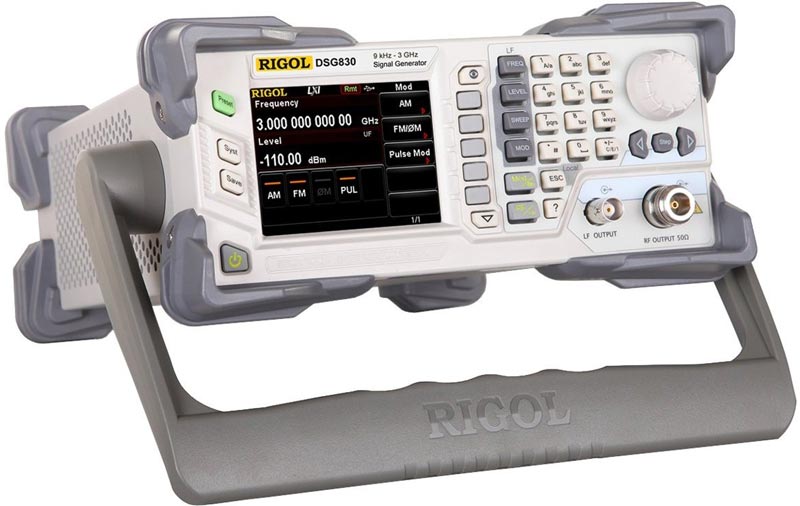

Генератор сигналов высокочастотный Rigol DSG815 способен формировать ВЧ и РЧ сигналы в диапазоне частот от 9 кГц до 1,5 ГГц. Это обеспечивает генератору сигналов Rigol DSG815 широкую область применения при разработке и тестировании потребительской электроники, средств связи, аудио- и видеотехники и др. Благодаря возможности дистанционного управления генератором сигналов Rigol DSG815 по интерфейсу LAN (LXI) его можно использовать в измерительных лабораториях любой конфигурации. Прибор имеет компактные размеры и небольшой вес.

Технические характеристики

Характеристика Значение

ЧАСТОТА

Частотные характеристики
Диапазон частот

9 кГц ~ 1,5 ГГц

Разрешение

0,01 Гц

Скорость переключения

<10 мс (типичное)

Частотные диапазоны
Частотные диапазоны
Значение частоты
N
1
2
3
4

f ≤ 227,5 МГц
227,5 МГц < f ≤455 МГц
455 МГц < f ≤ 910 МГц
910 МГц < f ≤ 1500 МГц

0,25
0,125
0,25
0,5

Внутренний источник опорной частоты

Частота опорного генератора
10 МГц
Температурная стабильность (0°С ~ 50°С)

<2 ppm
<5 ppb (с опцией OCXO-B08)
Старение

<1 ppm / год
<30 ppb / год (с опцией OCXO-B08)
Выход внутреннего опорного генератора
Частота 10 МГц
Уровень +5 дБ...+10 дБ
Выходной импеданс
50 Ом (номинальное)
Вход для внешнего опорного генератора
Частота 10 МГц
Уровень 0 дБ ...+10 дБ (типичное)
Входной импеданс
50 Ом (номинальное)
Максимальная девиация
±5 ppm

Свипирование по частоте

Рабочие режимы
пошаговое, по списку
Режим одиночное, непрерывное
Диапазон

полный

Форма треугольник, пила
Шаг изменения
линейный, логарифмический
Количество точек
пошаговое: 2...65535
по списку: 1...6001
Временной диапазон
20 мс...100 с
Запуск
Авто, ручной, внешний, по шине (USB, LAN)

Спектральный состав

Гармонические искажения (CW режим, 1 МГц < f ≤ 1,5 ГГц, уровень ≤+13 дБм)
< -30 дБн
Негармонические искажения (CW режим, уровень >-10дБм,
отстройка >10 кГц) 		100 кГц < f ≤ 1,5 ГГц
< -64 дБн; < -70 дБн (типичное)
Собственный фазовый шум (CW режим, измер.диапазон 1 Гц,
отстройка 20 кГц) 		100 кГц < f ≤ 1,5 ГГц

< -105 дБн/Гц; < -112 дБн/Гц (типичное)

Общие искажения (CW режим, RMS f= 1ГГц) 0,3 кГц...3 кГц
< 10 Гц скз, <5 Гц скз (типичное)
0,03 кГц...20 кГц
< 50 Гц скз, <10 Гц скз (типичное)

УРОВЕНЬ

Диапазон установки


Нормированное значение
Устанавливаемое значение
Максимальный выходной уровень 9 кГц ≤ f < 100 кГц
+5 дБм
100 кГц ≤ f <1,5 ГГц +13 дБм
+20 дБм



Минимальный выходной уровень 9 кГц ≤ f < 100 кГц
-110 дБм
100 кГц < f ≤1,5 ГГц -110 дБм -110 дБм

Абсолютная неопределенность




+13 ~ -60 дБм

-60 ~ -110 дБм
Погрешность установки уровня 100 кГц < f ≤1,5 ГГц
≤0,9 дБ
≤0,5 дБ (тип.)
≤1,1 дБ
≤0,7 дБ (тип.)




КСВН
≤1,8 (типичное)

Установка уровня
Время установки
(ALC=on, частота фиксирована, 20°С ~ 30°С)
≤5 мс (типичное)

Обратная мощность


Макс. обратная мощность
50 В DC - макс. напряжение постоянного тока
1 Вт (1 МГц < f ≤ 3 ГГц)

Свипирование по амплитуде

Рабочие режимы
пошаговое, по списку
Режим одиночное, непрерывное
Диапазон

полный уровень

Форма треугольник, пила
Шаг изменения
линейный, логарифмический
Количество точек
пошаговое: 2...65535
по списку: 1...6001
Временной диапазон
20 мс...100 с
Запуск
Авто, ручной, внешний, по шине (USB, LAN)

ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF)

Формы сигнала
синус, меандр, треугольник, пила, свипирование (синус)
Частотный диапазон синус, свипирование (синус)
DC ~ 200 кГц
меандр DC ~ 20 кГц


Разрешение
0,01Гц
Выходное напряжение Диапазон установки
AC
DC

0 ~ 3 В
-3 В ~ 3 В
Разрешение
2 мВ
Выходной импеданс
50 Ом (номинал)

МОДУЛЯЦИЯ

Амплитудная модуляция (АМ)
Источник внутренний, внешний, внутренний + внешний
Глубина

0 % ~ 100 %

Разрешение 0,1 %
Погрешность установки глубины АМ (fмод = 1 кГц)
<4 %уст.значения + 1 %
Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) <3 % (типичное)
Неравномерность АЧХ
< 3 дБ (номинал.)

Частотная модуляция (ЧМ)
Источник внутренний, внешний, внутренний + внешний
Девиация

N x 1 МГц (номинал.)

Разрешение <0,1 % девиации или 1 Гц, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим)
<2 %уст.значения + 20 Гц
Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) <2 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц) < 3 дБ (номинал.)

Фазовая модуляция (ФМ)
Источник внутренний, внешний, внутренний + внешний
Макс.девиация

N x 5 рад

Разрешение <0,1 % девиации или 0,01 рад, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим) <1 %уст.значения + 0,1 рад
Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) <1 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц) < 3 дБ (номинальное)

Импульсная модуляция (опция DSG800-PUM)

Источник внутренний, внешний
Диапазон включения/выключения

>70 дБ (100 кГц≤ f <1,5 ГГц)

Время нарастания/спада (10% / 90%)
<50 нс, 10 нс (типичное)
Частота повторения импульсов
DC ~ 1 МГц

Импульсный генератор (опция DSG800-PUG)

Режим
одиночный импульс, генератор паттернов (опция DSG800-PUG)
Период Диапазон 40 нс ~170 с
Разрешение 10 нс
Длительность Диапазон 10 нс ~ (170 с ~ 10 нс)
Разрешение 10 нс
Задержка запуска Диапазон 10 нс ~170 с
Разрешение 10 нс
Запуск Авто, внешний запуск, внешний строб, ручной, по шине ( USB, LAN)

Генератор паттернов (опция DSG800-PUG)

Импульсный генератор паттернов
Количество импульсов
1 ~ 2047
Временной диапазон
20 нс ~170 с
Повторение паттернов
1 ~ 256

ВХОДЫ И ВЫХОДЫ

Разъемы на передней панели

RF выход
Импеданс
50 Ом (номинал.)
Разъем
N "мама"
Выход внутреннего модуляционного генератора Импеданс 50 Ом (номинал.)
Разъем BNC "мама"

Разъемы на задней панели

Вход внешнего запуска
Импеданс
1 кОм (номинал.)
Разъем
BNC "мама"
Уровень запуска
3,3 В TTL
Выход сигнала достоверности Выходное напряжение
0 В / 3,3 В (номинал.)
Разъем BNC "мама"
Вход или выход импульса
Импеданс
50 Ом (номинал.)
Выходное напряжение 0 В / 3,3 В (номинал.)
Вход для внешнего опорного генератора (10 МГц)
Импеданс 50 Ом (номинал.)
Разъем BNC "мама"
Выход опорного генератора (10 МГц) Импеданс 50 Ом (номинал.)
Разъем BNC "мама"
Вход внешнего модулирующего сигнала Импеданс 100 кОм / 600 Ом/ 50 Ом (номинал.)
Разъем BNC "мама"

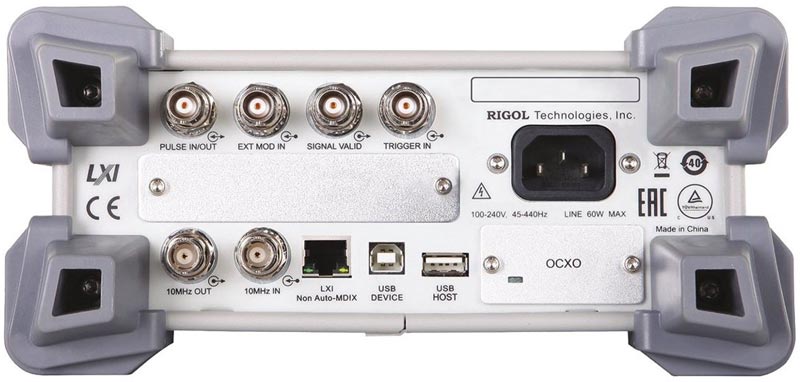

Интерфейсы на задней панели

USB-host
Разъем
тип А
Протокол
Версия 2.0
USB-device
Разъем тип B
Протокол Версия 2.0
LAN
LXI
10/100 Base, RJ-45

ОБЩИЕ ХАРАКТЕРИСТИКИ

Дисплей Тип ЖК TFT
Разрешение 320 x 240
Размер 3,5"
Память
Запоминающее устройство (внутреннее)
Flash энергонезависимая, USB диск не поддерживается
Объем памяти (внутреннего устройства)
96 Мб
Питание
Напряжение AC
100 В ~ 240 В
Частота AC
45 Гц ~ 440 Гц
Потребляемая мощность (со всеми опциями)
50 Вт (типичное), максимально 60 Вт
Рабочие условия
Температура
0°С ~ 50°С
Относительная влажность ≤ 95% (0°С ~ 30°С)
≤ 75% (30°С ~ 40°С)
Габаритные размеры
W x H x D
261,5 мм х 112 мм х 318,4 мм
Вес

4,2 кг

Стандартная комплектация

  • Генератор сигналов
  • Кабель питания
  • Руководство по эксплуатации

Дополнительная комплектация

  • импульсная модуляция, импульсный генератор DSG800-PUM
  • генератор паттернов DSG800-PUG (включает DSG800-PUM)
  • опция повышенной стабильности OCXO опорного генератора OCXO-B08
  • комплект для монтажа в стойку на один прибор RM-1- DG1000Z
  • комплект для монтажа в стойку на два прибора RM-2- DG1000Z
