Генератор сигналов произвольной формы E1441A

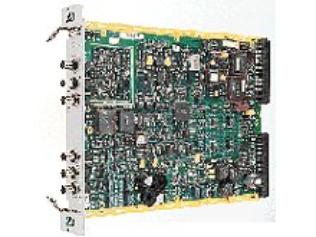

Генератор сигналов произвольной формы Keysight E1441A представляет собой VXI-модуль на основе сообщений типоразмера C, с 1 слотом. В нем применяется прямой цифровой синтез для обеспечения отличной функциональности по цене значительно ниже сопоставимых генераторов произвольных функций от других поставщиков.

Стандартные встроенные формы сигналов включают синусоидальный, прямоугольный, треугольный, линейный сигнал, sin(x) / x, экспоненциальный рост и падение, сердечный ритм и постоянное напряжение. С E1441A вы также можете создать свой собственный сигнал произвольной формы. Стандартные функции включают в себя внутреннюю модуляцию AM / FM / FSK / импульсного сигнала и линейную и логарифмическую развертку. Выходной сигнал от E1441A изолирован от заземления, таким образом, воздействие контуров заземления или других синфазных шумов минимизируется.

С помощью опции 001 E1441A обеспечивает высокостабильную временную развертку и внешнюю фазовую синхронизацию. Эта опция обеспечивает стабильность частоты 0,1 миллионных / месяц плюс фазовую синхронизацию с внешним опорным сигналом или синхронизацию двух или более устройств E1441A вместе.

Ключевые возможности и технические характеристики

Уведомление для заказчиков из стран Европейского союза: Настоящий продукт больше не продается из-за несовместимости с Директивой ЕС по ограничению использования опасных веществ 2011/65/EU. Keysight продолжит обслуживание и поддержку данного продукта до окончания глобального срока поддержки.

• 12 бит, 40 МВыб/с., четыре сигнала произвольной формы глубиной 16k
• Синусоидальные и прямоугольные выходные сигналы с частотой 15 МГц
• Синусоидальный, прямоугольный, треугольный, линейный сигнал, шум и многое другое
• Внутренняя линейная / логарифмическая развертка плюс модуляция AM / FM / FSK / импульсный сигнал
• Изолированный выход
• Дополнительно - высокостабильная временная развертка и внешняя фазовая синхронизация
:
