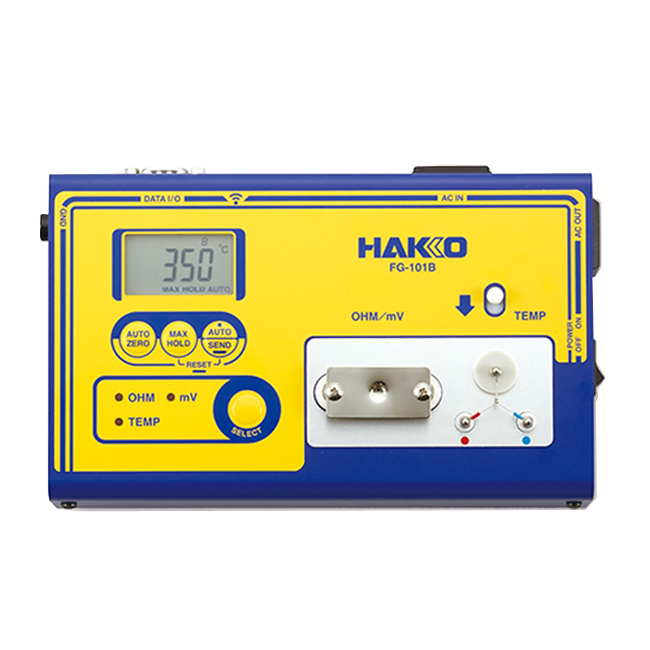

Тестер для паяльников HAKKO FG-101B

Основные функции тестера HAKKO FG-101B

• Функция MAX HOLD (Измерение температуры);
  Обеспечивает отображение максимальной измеренной температуры наконечника.
  Данная функция может быть полезной в целях контроля качества компонентов и печатной платы.
• Функция подсчета количества измерений температуры;
  Количество измерений температуры наконечника подсчитывается автоматически.
  Данная функция может быть полезной для определения необходимости замены датчика.
• Функция AUTO ZERO;
  Ошибку в определении нулевой точки измерительных приборов можно устранить простым нажатием кнопки AUTO ZERO, после чего отображаемое значение нормализуется.
• Температурный зонд;
  Температурный зонд обеспечивает возможность измерения температуры расплавленного припоя в паяльной ванне и в горячем воздухе термовоздушной станции.

Помимо базовых, прибор обладает двумя новыми функциями:

• AUTO HOLD – автоматическое измерение температуры;
  Измерение автоматически прекращается при стабилизации отображаемой температуры наконечника. Таким образом, сводятся к минимуму незначительные колебания измеряемой температуры.
• DATA SEND – отправка результатов измерений (инфракрасный порт);
  Предусмотрена возможность отправки результатов измерений на паяльную станцию с подключением к Интернету, например, модели FN-1010, с их автоматическим сохранением. Возможность исключения ошибок оператора при сохранении данных вручную.

Пример использования функции "Auto Cal" при подключении к станции HAKKO FN-1010

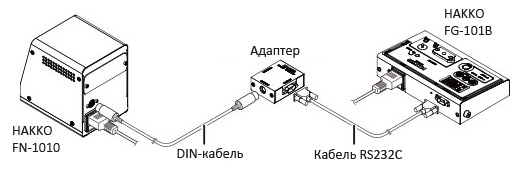

1. Используйте адаптер для соединения HAKKO FG-101B с HAKKO FN-1010.
Использование адаптера при подключении FG-101B к паяльной станции HAKKO FN-1010 с функцией подключения к сети, обеспечивает легкость передачи данных.

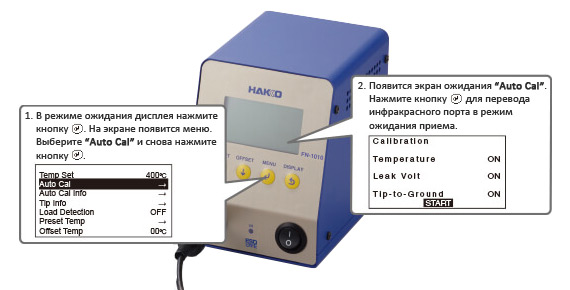

2. В меню станции HAKKO FN-1010 выберите “Auto Cal” и активируйте.

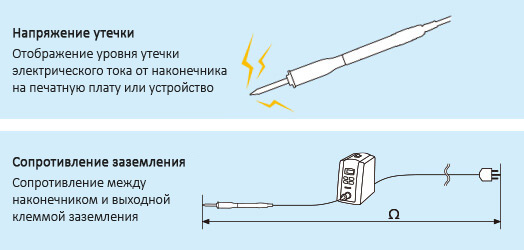

3. Следуя инструкции на дисплее FN-1010, измерьте поочередно температуру, напряжение и сопротивление заземления.
Режим измерения FG-101B будет изменен автоматически для каждого вида измерений.

После завершения автоматической калибровки (функция “Auto Cal”), если измеренная температура находится в предварительно заданном диапазоне температур, то она будет считаться допустимой и будет сохранена в основной памяти, после чего устройство перейдет в нормальный режим работы.

Если измеренная температура выходит за пределы температурного диапазона, то исходя из результатов измерения будет рассчитано значение смещения, при этом контроль будет осуществляться с учетом нового значения смещения.

Если значение температуры выйдет за пределы заданного диапазона, то будет выполнено повторное измерение и отправка значений согласно предварительно установленному количеству повторов.

4. Результат будет автоматически сохранен в памяти FN-1010 по завершении измерения.

Дополнительные преимущества

Датчик с повышенным сроком службы AS5000 (с сертификатом соответствия) входит в стандартную комплектацию.

Срок службы устройства в 30 раз превышает срок службы обычного датчика.

Устраняет необходимость замены датчика и обеспечивает стабильность измерений на протяжении длительного времени.

Возможно использования с термопарами: AS-5000, 191-212, 191-211.

Технические характеристики

* Датчик температуры может применяться только для измерения температур ниже 500 ºC. Для измерения более высоких температур следует использовать соответствующий температурный зонд.

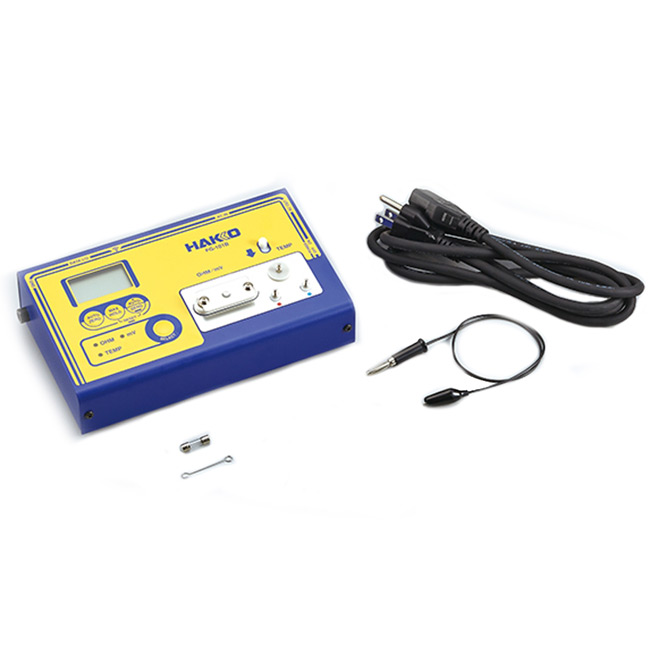

Комплектация

• Тестер для паяльников HAKKO FG-101B.
• Кабель заземления с зажимом.
• Проволочный проводник.
• Датчики (комплект из 10 шт).
• Предохранитель.
• Универсальный переходник*.
• Переходник на европейскую вилку*.
• Кабель питания.
• Инструкция по эксплуатации.

* Может не входить в комплект поставки в зависимости от технических характеристик.
