Генераторы импульсов АКИП-3309/x
Цена - по запросу
- Производитель: АКИП
- Модель: АКИП-3309/x
- Наличие: Нет в наличии
Обращаем Ваше внимание на то, что описание товара относится к модели 'АКИП-3309/1' и является общим для всей линейки товаров
Видеоматериалы:
Краткие характеристики:
- Число выходов: 2кан, независимая регулировка параметров (в каналах, в последовательности вых. импульсов)
- Длительность фронта/ среза: ≤ 100 пс (< 70 пс @ «20-80%»)
- Макс. выходной уровень: до 5 Вп-п на нагрузке 50 Ом
- Регулировка смещения: ± 2,5 В
- Мин. длительность импульса: от 300 пс
- Формирование: одиночного, парных импульсов, последовательности из 3-х и 4-х импульсов, формирование пакета импульсов (Burst), последовательность тактовых импульсов (clock)
- Максимальная частота: до 500 МГц (формирование в режиме «4 импульса»/ quadruple)
- Регулируемая задержка между основным и синхроимпульсом: 10пс -8 с (разрешение 10 пс)
- Высокая точность установки временных параметров 5*10-6
- Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный
- Режим Cамодиагностика/ Автокалибровка (Auto Calibration/ Diagnostic)
- Под управлением ОС Windows 10, интерфейс: USB, LAN
- Высота 3U, возможность монтажа в 19” стойку (опция)
| Характеристики | Параметры | АКИП-3309/1 | АКИП-3309/2 | |
| Частотно-временные параметры |
Число каналов | 2 | 4 | |
| Тип выхода | SMA | SMA | ||
| Длительность фронта/ среза | 20-80% | ≤ 70 пс | ||
| 10-90% | ≤ 100 пс | |||
| Выброс | Не более 10% | |||
| Вид выходного сигнала | одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность, синхроимпульс, пакетный режим | |||
| Период (T) | 8 нс…8 с | |||
| Длительность импульса | 300 пс …T (макс. 8 с – 300 пс) | |||
| Разрешение | 10 пс | |||
| Погрешность установки длит. | ±( 0,1% + 30 пс) | |||
| Задержка | 0 … 8 с (фаза 0°….360°) | |||
| Разрешение | 10 пс | |||
| Погрешность установки задержки | ±( 0,1% + 30 пс) | |||
| Пакетный режим (Burst) | Число импульсов в пакете: 1 … 232 (4294967295) | |||
| Погрешность опорного источника частоты | ±(5*10-6) | |||
| Амплитудные параметры | Диапазон вых. уровня | 10 мВ пик … 5 В п-п на нагрузке 50 Ом | ||
| Диапазон смещений | ±2,5 В на нагрузке 50 Ом (регулируемый) | |||
| Разрешение | 1 мВ (в диапазоне 10 мВ…250 мВ), 4 мВ (в диапазоне250 мВ… 5 Вп-п) |
|||
| Погрешность установки | ±( 1% + 1% DCoffset +10 мВ) | |||
| Импеданс выхода | 50 Ом (ном.) | |||
| Режим формирования сигнала |
Режим мультиимпульсной генерации | одиночный (Single), парные (Double), 3-х импульсный(Triple), 4-х импульсный (Quadruple) |
||
| Макс. выходная частота | 0,125 Гц…125 МГц (Single), 0,25 Гц…250 МГц (Double) 0,375 Гц …375 МГц (Triple),0,5 Гц ….500 МГц (Quadruple) |
|||
| Запуск | Режимы | Непрерывно, однократный, пакетный (burst), строб (gated) | ||
| Синхровход (TRIG IN) |
Диапазон уровней | ± 8,0 В | ||
| Чувствительность | < 50 мВп-п | |||
| Регулировка запуска | программируемая ( шаг 50 мВ) | |||
| Джиттер вх. СИ относительно имп. внешнего запуска (с.к.з.) | < 35 пс (тип. значение) | |||
| Импеданс входа | 50 Ом, 1 кОм (тип SMA) | |||
| Синхровыход (TRIG out) |
Диапазон уровней СИ | 1,8 В … 3,3 В (без нагрузки/ ХХ) | ||
| Импеданс выхода | 50 Ом (тип SMA) | |||
| Общие данные | Дисплей | Графический, емкостной сенсорный, ЖК-дисплей, диаг. 17,78 см | ||
| Операционная система | Windows 10 | |||
| Интерфейс | USB (4 -USB 2.0, 2- USB 3.0), LAN | |||

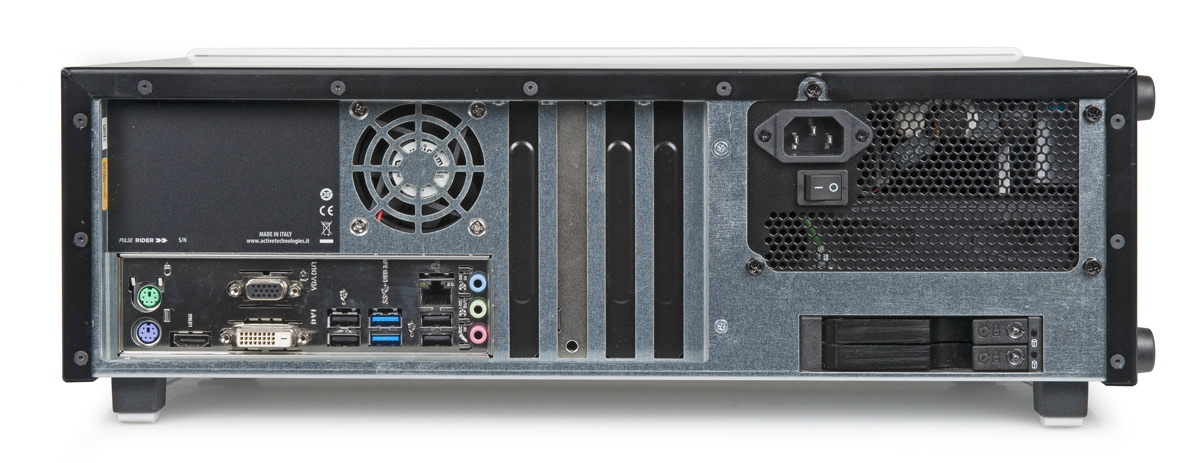

| Выходы (задняя панель) | 2- PS/2 (мышь, клавиатура), HDMI, DVI, VGA, Audio IN/OUT | |||
| Доп. слот | 2 (для опциональных SSD-дисков) | |||
| Габаритные размеры, масса | 445 х 135 х 320 мм; 11 кг Возможность монтажа в 19" стойку (опция Rack Mount), высота 3U |
|||
