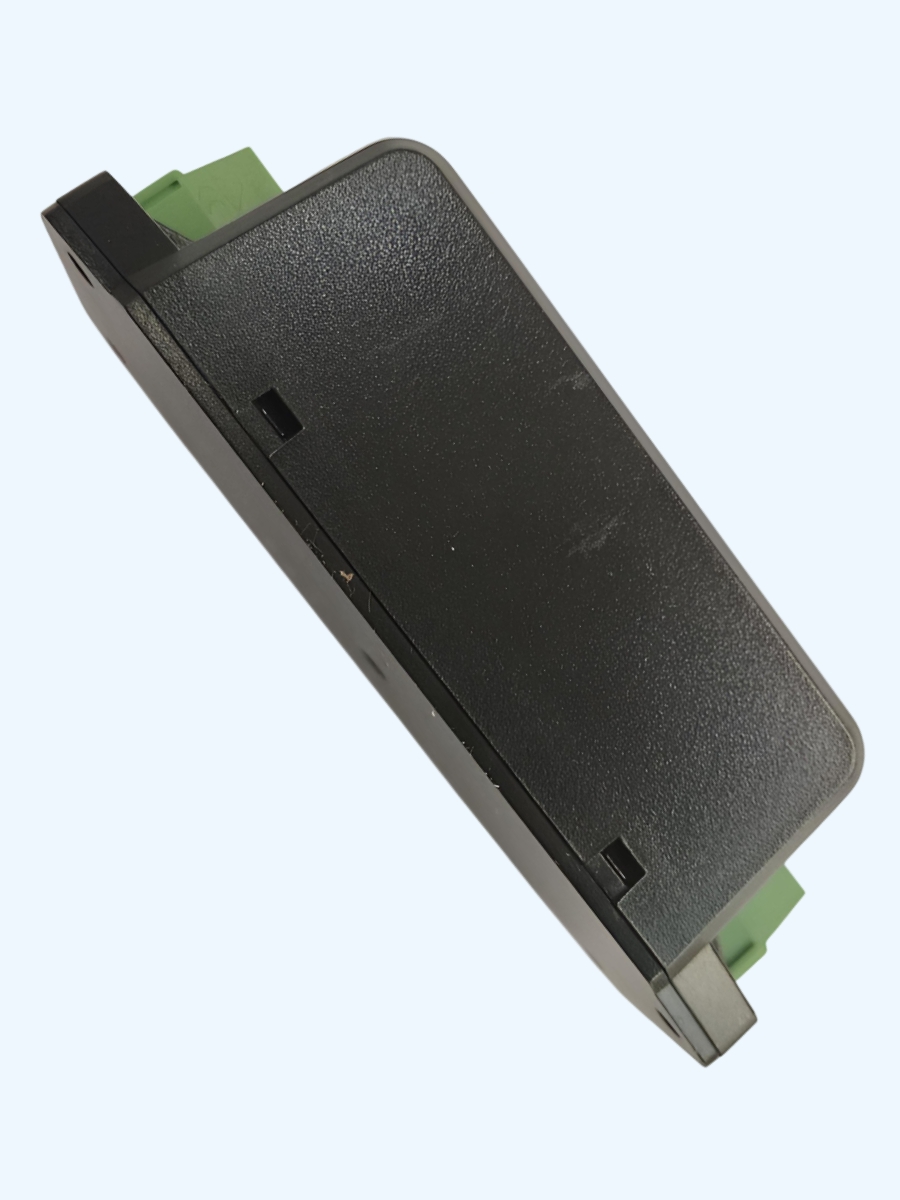

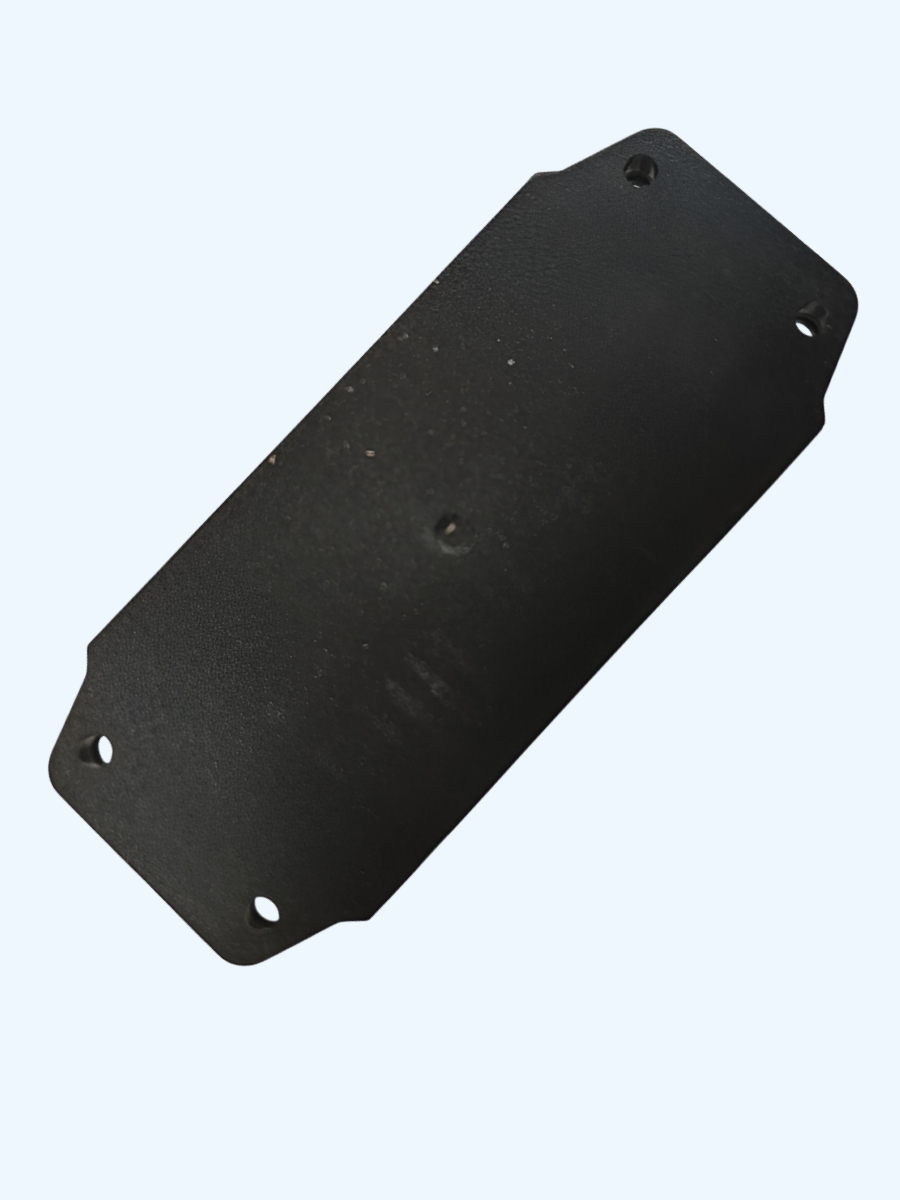

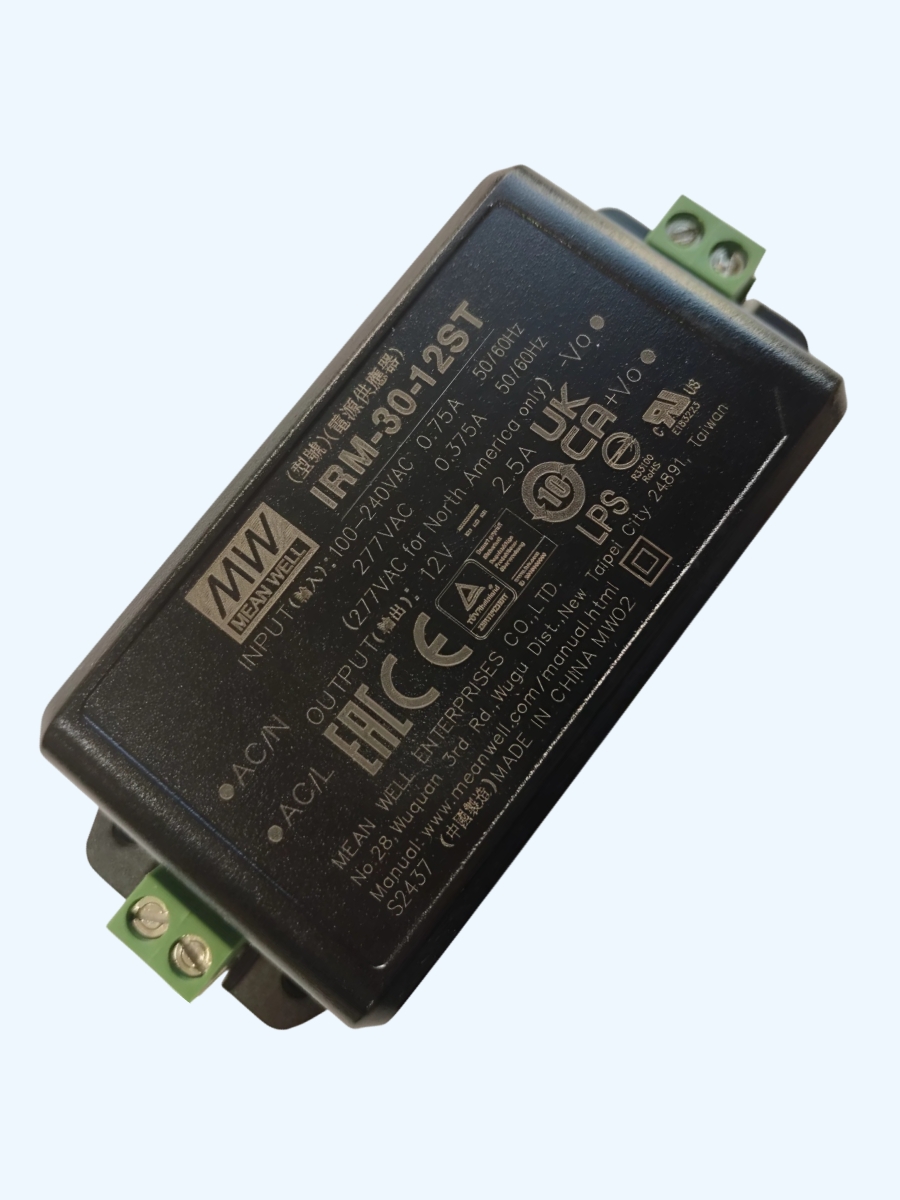

Источник питания AC-DC на печатную плату Mean Well IRM-30-12ST

  • 1 754 руб.

  • Последняя цена (на момент наличия)

IRM-30 — это миниатюрный модульный источник питания переменного и постоянного тока мощностью 30 Вт, готовый к пайке на печатных платах различных видов электронных приборов или оборудования промышленной автоматизации.

Обеспечивает универсальный диапазон входного напряжения 85–305 В переменного тока. Огнестойкий пластиковый корпус 94V-0, залитый силиконом, улучшает рассеивание тепла.

Благодаря высокому КПД и чрезвычайно низкому энергопотреблению на холостом ходу (менее 0,1 Вт) серия IRM-30 соответствует мировым требованиям к низкому энергопотреблению для электроники.

Вся серия представляет собой конструкцию класса II (без контакта FG), включающую встроенные компоненты фильтрации электромагнитных помех, обеспечивающие соответствие BS EN/EN55032, класс B;

Высочайшие характеристики ЭМС предохраняют конечные электронные блоки от электромагнитных помех.

Особенности

  • Компактный размер 2,74 x 1,54 дюйма.
  • Универсальный вход 85–305 В переменного тока
  • Потребляемая мощность без нагрузки<0,1 Вт
  • Класс электромагнитных помех B без дополнительных компонентов
  • Защита: короткое замыкание/перегрузка/перенапряжение
  • Охлаждение за счет свободной конвекции воздуха
  • Класс изоляции II
  • Категория перенапряжения III

Применение

  • Промышленное электрооборудование
  • Механическое оборудование
  • Оборудование для автоматизации производства
  • Ручное электронное устройство

Технические характеристики

Выход:
Напряжение постоянного тока12V
Номинальный ток2.5A
Диапазон тока0 - 2.5A
Номинальная мощность30W
Уровень шума на выходе150mVp-p
Допустимое отклонение напряжения±2.5%
Нестабильность выходного напряжения по сети±0.5%
Нестабильность по нагрузке±0.5%
Время установки, время нарастания1000ms, 30ms/230VAC 1500ms, 30ms/115VAC atfull load
Время удержания40ms/230VAC 12ms/115VACatfull load
Вход:
Диапазон входных напряжений85 ~ 264VAC
Диапазон частот47-440Hz
КПД88%
Переменный ток0.75A/115VAC 0.5A/230VAC
Выдерживаемое напряжениеl/P-0/P:3KVAC
Пусковой токCOLD START 25A/115VAC 45A/230VAC
Защита:
Защита от перенапряжения12.6- 16.2V / Protection type: Shut off o/p voltage, clamping by zener diode
Защита от перегрузки105% - 160% rated output power / Protection type: Hiccup mode, recovers automatically after fault condition is removed
Условия окр. среды:
Диапазон рабочих температур-30 - +70°C
Рабочая влажность20 ~ 90% RH non-condensing
Температурный коэффициент±0.03%/°C (0 ~ 50°C)
Вибрация10 - 500Hz, 5G 10min./1 cycle, period for 60min. each along X, Y, Zaxes
Температурно-влажностный режим хранения-40 - +85°C ,10- 95% RH
Безопасность и ЭМП:
Стандарты безопасностиUL60950-1, TUV EN60950-1 approved
Сопротивление изоляцииl/P-O/P:100M Ohms / 500VDC / 25°C / 70% RH
Электромагнитная совместимостьCompliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3
Электромагнитная помехоустойчивостьCompliance to EN61000-4-2,3,4,5,6,8,11, EN55024, heavy industry level (surge L-N:1KV), criteria A
Прочее:
MTBF (Средняя наработка на отказ)593.3Khrs min. MIL-HDBK-217F (25°C)
Габаритные размерыPCB mounting style: 69.5*39*24mm (L*W*H) Screw terminal style: 91*39.5*28.5mm (L*W*H)
УпаковкаPCB mounting style: 0.109Kg;144pcs/16.7Kg/0.97CUFT Screw terminal style :0.12Kg;120pcs/15.4Kg/0.74CUFT

Список документов товара

Фильтр источники питания
Номинальная мощность, Вт 30
Номинальный ток, A 2.5
Напряжение, В 12
Пусковой ток, А 25
Переменный ток 0.75A/115VAC 0.5A/230VAC
Диапазон входных напряжений 85-264VAC
