IT6411S Биполярный источник питания постоянного тока

312 308 руб.

Последняя цена (на момент наличия)

Производитель: ITECH
Модель: IT6411S
Наличие: По запросу

0 отзывов / Написать отзыв

Уникальный биполярный выход напряжения / тока позволяет использовать источники питания серии IT6400 в качестве биполярного источника питания или биполярной электронной нагрузки. Функция имитации аккумуляторной батареи особенно эффективна в ходе НИОКР и ускоренных приемо-сдаточных или производственных испытаний портативных изделий с батарейным питанием. Источники питания IT6400 имеют сверхбыструю переходную характеристику, менее 50 мкс, и максимальное разрешение 1 нА. Новый режим быстрого переключения «Speed Shift», разработанный компанией ITECH и используемый в источниках питания серии IT6400, обеспечивает высокую скорость нарастания напряжения / тока, до 150 мкс, без выбросов. Вместе с тем, функция построения осциллограмм упрощает настройку и контроль тестирования. Серия источников питания IT6400 может широко использоваться при испытаниях портативных устройств с батарейным питанием, тестировании блоков питания мобильных устройств, тестировании светодиодов и с успехом использоваться в других областях.

Технические особенности:

Максимальная выходная мощность одного канала 150 Вт, максимальное выходное напряжение ±60 В, максимальный выходной ток ±10А
Высокопроизводительный цветной ЖК-дисплей, двухканальный режим отображения *1
Биполярный, двухдиапазонный выход
Точное моделирование поведения батареи
Функция построения осциллограмм (цифровой запоминающий осциллограф)
Сверхбыстрая переходная характеристика, менее 50 мкс
Сверхбыстрое время нарастания напряжения, не более 150 мкс *2
Максимальное разрешение тока 1 нА
Сверхмалый уровень пульсации тока до 2 мкА (с.к.з.)
Встроенный высокоточный цифровой вольтметр
Настраиваемый выходной импеданс
Применим для испытаний аккумуляторных батарей портативных устройств
Применим для испытаний светодиодов без перегрузки по току
Наличие реле обеспечивает электрическую изоляцию на выходных клеммах
Высокоскоростная выборка аналого-цифрового преобразования
Функция списка позволяет запрограммировать выход напряжения / тока

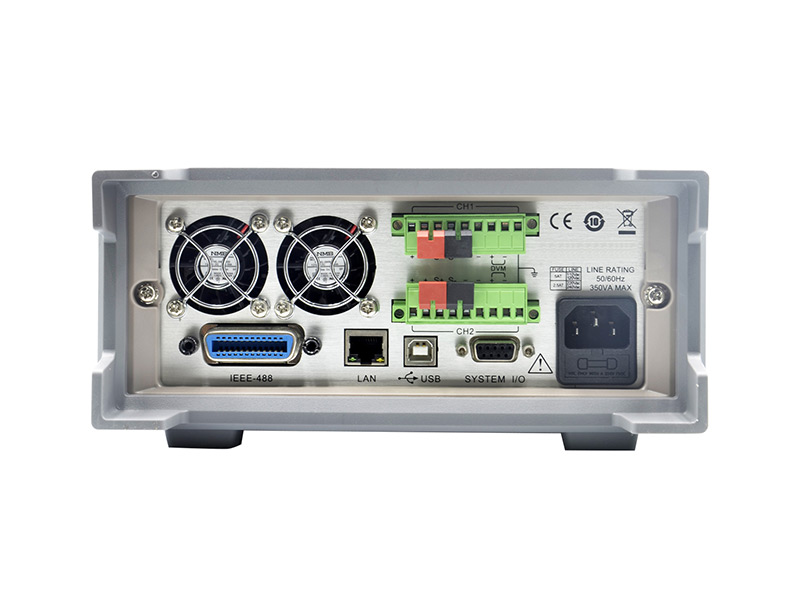

Стандартный интерфейс LAN / USB / GPIB

* 1 эту функцию обеспечивает IT6412 * 2 IT6432H не переключается

Модель	Выходное напряжение	Выходной ток	Мощность	Каналы
IT6411	±15 В / ±9 В	±3 А / ±5 А	45 Вт	1
IT6411S	-15 В - 0 В, 0 - 15 В	±0,1 А	1,5 Вт	1

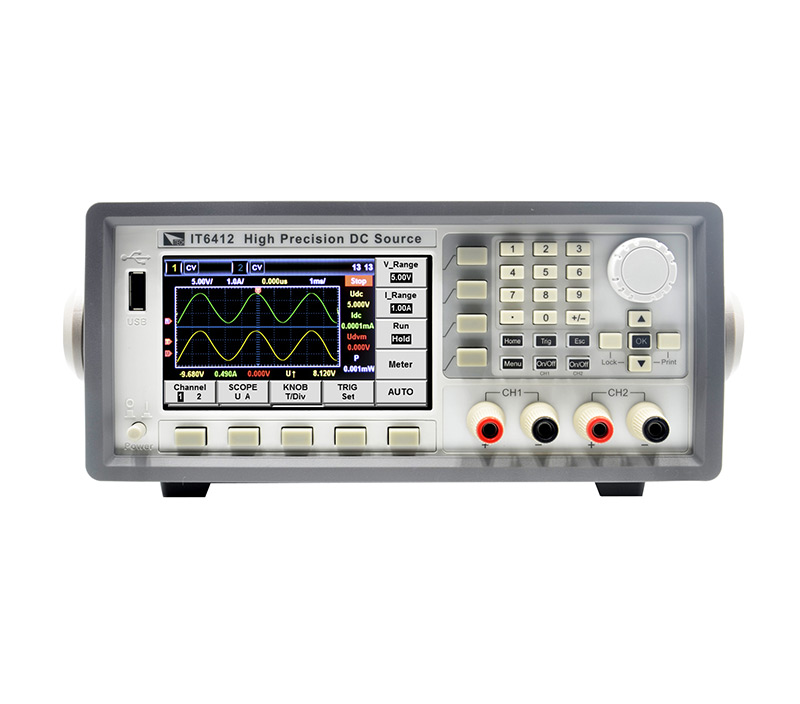

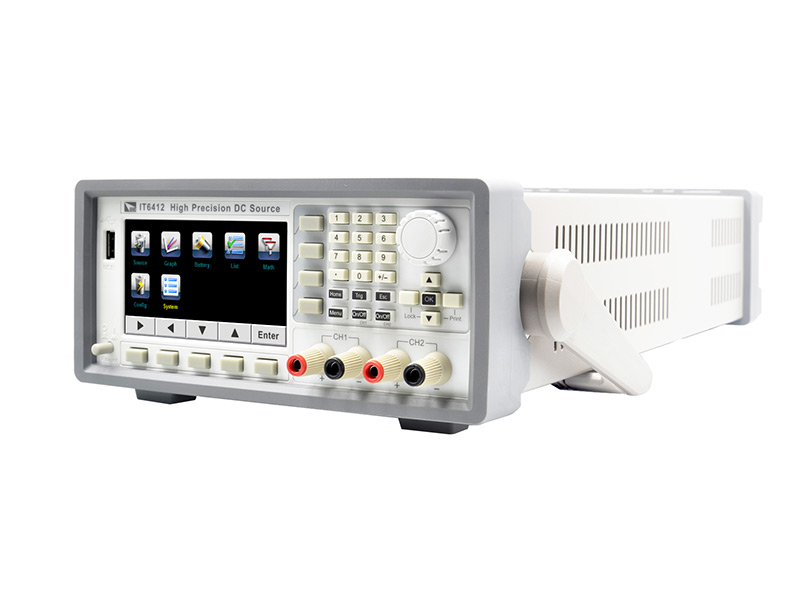

IT6412	Канал 1: ±15 В / ±9 В	Канал 1: ±3 А / ±5 А	Канал 1: 45 Вт	2
	Канал 2: 0 - 15 В / 0 - 9 В	Канал 2: ±3 А / ±5 А	Канал 2: 45 Вт
IT6431	-15 В - 0 В, 0 - 15 В	±10 А	150 Вт	1
IT6432	-30 В - 0 В, 0 - 30 В	±5 А	150 Вт	1
IT6433	-60 В - 0 В, 0 - 60 В	±2,5 А	150 Вт	1
IT6432H	-30 В - 0 В, 0 - 30 В	±5 А	150 Вт	1
IT6433H	-60 В - 0 В, 0 - 60 В	±2,5 А	150 Вт	1

Основные преимущества и функции

Биполярный выход с регулируемым диапазоном напряжения
Функция построения осциллограмм
Функция имитации аккумуляторной батареи
Сверхбыстрая переходная характеристика, не более 20 мкс
Функция выполнения скриншотов (снимка с экрана)
Встроенный цифровой вольтметр и осциллограф

Области применения:

Испытания портативных устройств с питанием от аккумуляторных батарей
Испытания блоков питания мобильных устройств
Проверка плат защиты аккумулятора
Испытания батарей
Испытания светодиодов
Испытания усилителей мощности
Испытания DC/DC-преобразователей
Поддержка устройств с быстрой зарядкой

Быстрая зарядка стала тенденцией развития рынка мобильных телефонов, планшетных компьютеров и других электронных устройств, основные производители электроники других направлений также рассматривают возможность внедрения быстрой зарядки. Ток на выходе имитатора батареи IT6431 достигает ±10 А, что полностью соответствует требованиям рынка по испытанию низковольтного оборудования требующего при этом больших токов.

Технические характеристики

Модель / Параметры		IT6411S
Каналы		1
Выходные параметры *1	Напряжение	-15В – 0В, 0 – 15В
	Ток	±0,1 А
	Мощность	1,5 Вт
Нестабильность при изменении нагрузки *2	Напряжение/Ток	<=0,01%+ 1мВ/<=0,05%+1мА
Нестабильность по сети питания *2	Напряжение/Ток	<=0,02%+2мВ/<=0,05%+1мА
Разрешение установки	Напряжение/Ток	1мВ/10мкА
Разрешение измерения	Напряжение	1мВ
	Ток	Диапазон 100мА	1мкА
	Ток	Диапазон 100мкА	1нА
Погрешность установки или программирования *3	Напряжение	<=0,02%+3мВ
Погрешность установки или программирования *3	Ток	<=0,05%+50мкА
Погрешность измерения *3	Напряжение	<=0,02%+2мВ
Погрешность измерения *3	Ток	<=0,05%+50мкА/<=0,05%+50нА
Уровень пульсаций в полосе частот 20Гц – 20МГц	Напряжение	<=3мВ(п-п)/ 1 мВ (с.к.з.)
Уровень пульсаций в полосе частот 20Гц – 20МГц	Ток	<=2мкА(с.к.з.)
Время переходной характеристики (нагрузка 50%-100%, установление до 50 мВ)		<=200мкс
Время нарастания (Быстрый режим без нагрузки)	Напряжение	<=1мс
Время нарастания (Быстрый режим с нагрузкой)	Напряжение	<=1мс
Время спада (Быстрый режим без нагрузки)	Напряжение	<=1с
Время спада (Быстрый режим с нагрузкой)	Напряжение	<=0,5мс
Размеры	Ш х В х Г	226 х 88,2 х 476,26 мм
Вес	Нетто	8 кг
Цифровой вольтметр
Диапазон измерения		-20В – +20В
Погрешность измерения		0,02%+3мВ
Разрешение измерения		1мВ

* 1 – В диапазоне температуре 0 ℃ - 40 ℃

* 2 - ± (% от значения параметра + смещение)

* 3 - срок действия 12 месяцев при температуре 25 ± 5 °C, ± (% от значения параметра + смещение)

* Данная информация может быть изменена без предварительного уведомления.

Список документов товара

Фильтр источники питания
Номинальная мощность, Вт	1.5
Номинальный ток, A	0.1
Напряжение, В	15
