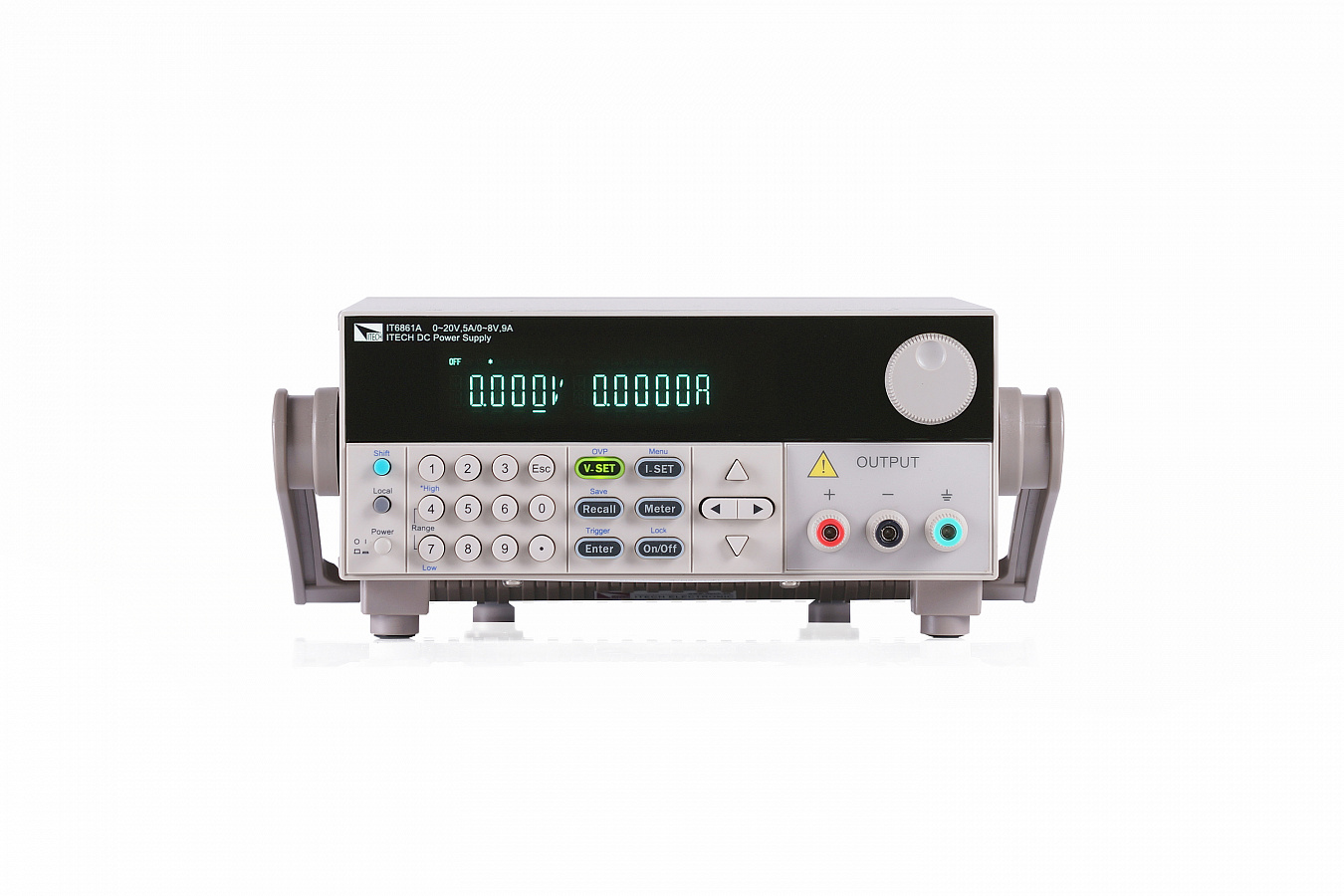

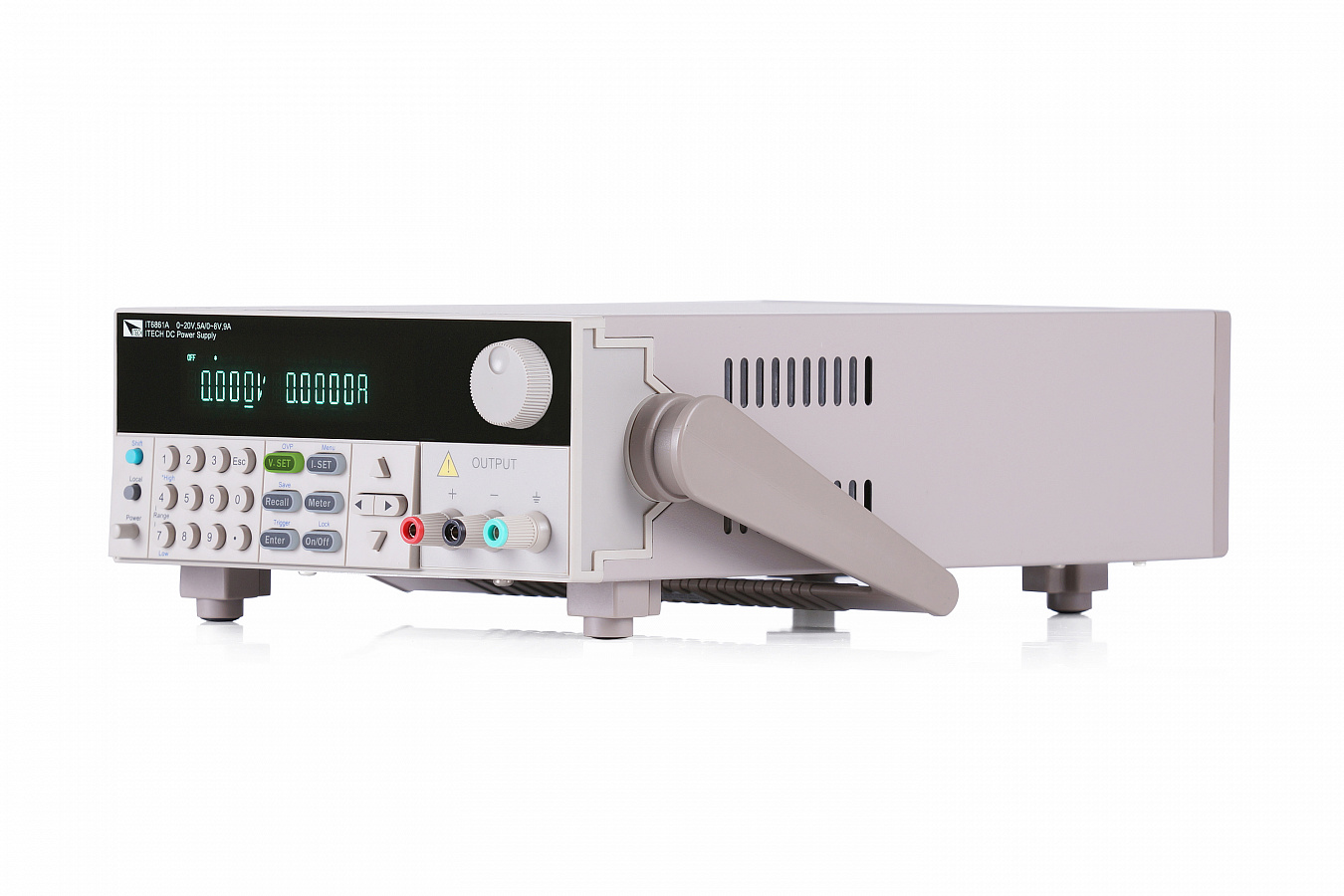

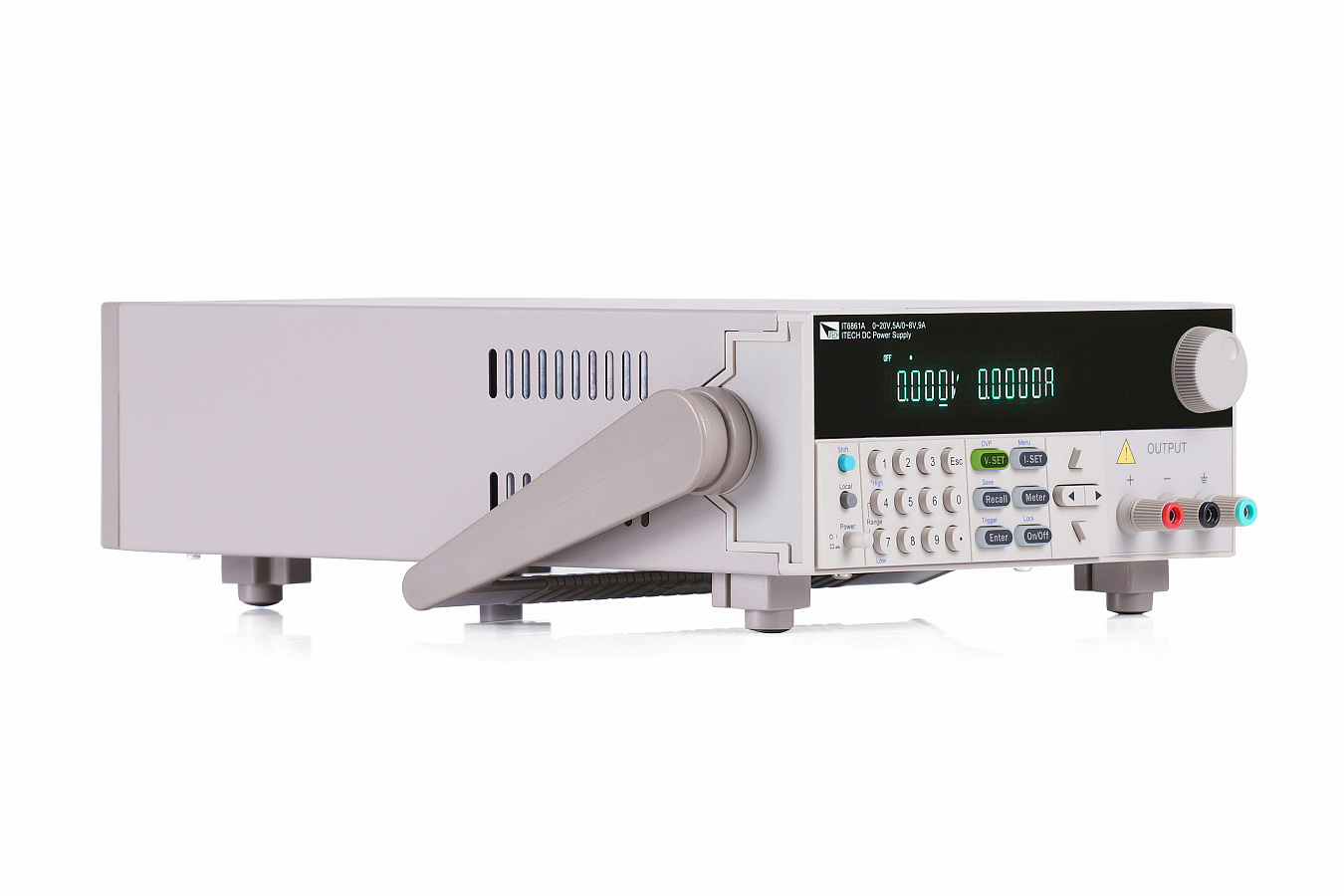

IT6873А Двухдиапазонный источник питания постоянного тока

Программируемый источник питания постоянного тока серии IT6860А (72 - 180 Вт) имеет два диапазона выходного напряжения и два диапазона токового выхода с переключением диапазонов по вашему выбору. Предлагаемый источник питания может заменить два обычных, значительно экономя ваши затраты и рабочее пространство. Кроме того, источники питания серии IT6860А поддерживает программирование списка заданных значений с передней панели и работу с программным обеспечением через компьютер, последнее позволяет удовлетворить потребности по управлению по линии связи. Серия IT6860А подходит для лабораторных испытаний, испытаний продукции в ходе ее производства, для целей технического обслуживания и т.д.

Области применения

Испытательные и исследовательские лаборатории, как контрольно-измерительное оборудование на производственных линия, техническое обслуживание и проверка аппаратуры и оборудования и т.д.

Двухдиапазонный выход

Источники питания постоянного тока серии IT6860А предлагают для вашего выбора диапазоны высокого и низкого напряжения. При необходимости высокого напряжения, высокое значение тока не является обязательным, при необходимости высокого тока низкое напряжение не является обязательным.

Таймер

Серия источников питания IT6860А поддерживает функцию таймера выхода, в режиме ON (ВКЛ), при этом на экране флуоресцентного (VFD) дисплея будет гореть индикатор «Timer» («Таймер»). Когда выход источника питания включен, таймер начнет работать, а по достижении определенного времени выходное напряжение отключится автоматически. Диапазон времени включения выхода от 0,1 с до 9999,9 с или от 0,1 мин до 9999,9 мин.

Основные технические характеристики

• Два диапазона по выходу
• Удобный ввод данных с помощью регулятора или цифровой клавиатуры
• Высокая точность и высокое разрешение
• Выносная обратная связь (четырехпроводное подключение)
• Установка выходного напряжения и значения тока в соответствии с заданной процедурой
• Настройка напряжение и тока с помощью регулятора
• Малые пульсации и низкий уровень собственных шумов
• Защита от перенапряжения (OVP) и перегрева (OTP) Встроенный коммуникационный интерфейс связи RS232 / USB / GPIB *1
• Программное обеспечение для мониторинга через ПК
• Поддержка команд SCPI, совместимый протокол формата кадра с IT6800

Режим списка

Режим списка позволяет пользователю создавать последовательность шагов подачи напряжения, сохранять ее в энергонезависимой памяти источника питания и устанавливать входные параметры для создания такого списка. Список включает в себя имя файла списка, шаги ввода (не более 150 шагов), время длительности шага (минимум 100 мс) и значение напряжения для каждого шага.

Выносная обратная связь

Чтобы избежать влияния падения напряжения, вызванного длиной провода, соединяющего нагрузку и источник питания, в нем используется выносная обратная связь, через четырехпроводное подключение. Такое подключение позволяет проводить измерения непосредственно на клеммах тестируемого объекта, что дает возможность повысить точность измерения, «S+» и «S-» - это клеммы дистанционного измерения. Здесь «+» и «-» указывает на положительную, а «-» - на отрицательную полярности подключения. При использовании функции выносной обратной связи, вам необходимо отсоединить провода, подключенные к клеммам «+, -», и подключить провода от «S+» и «S-» непосредственно к клеммам подачи питания на тестируемом объекте.

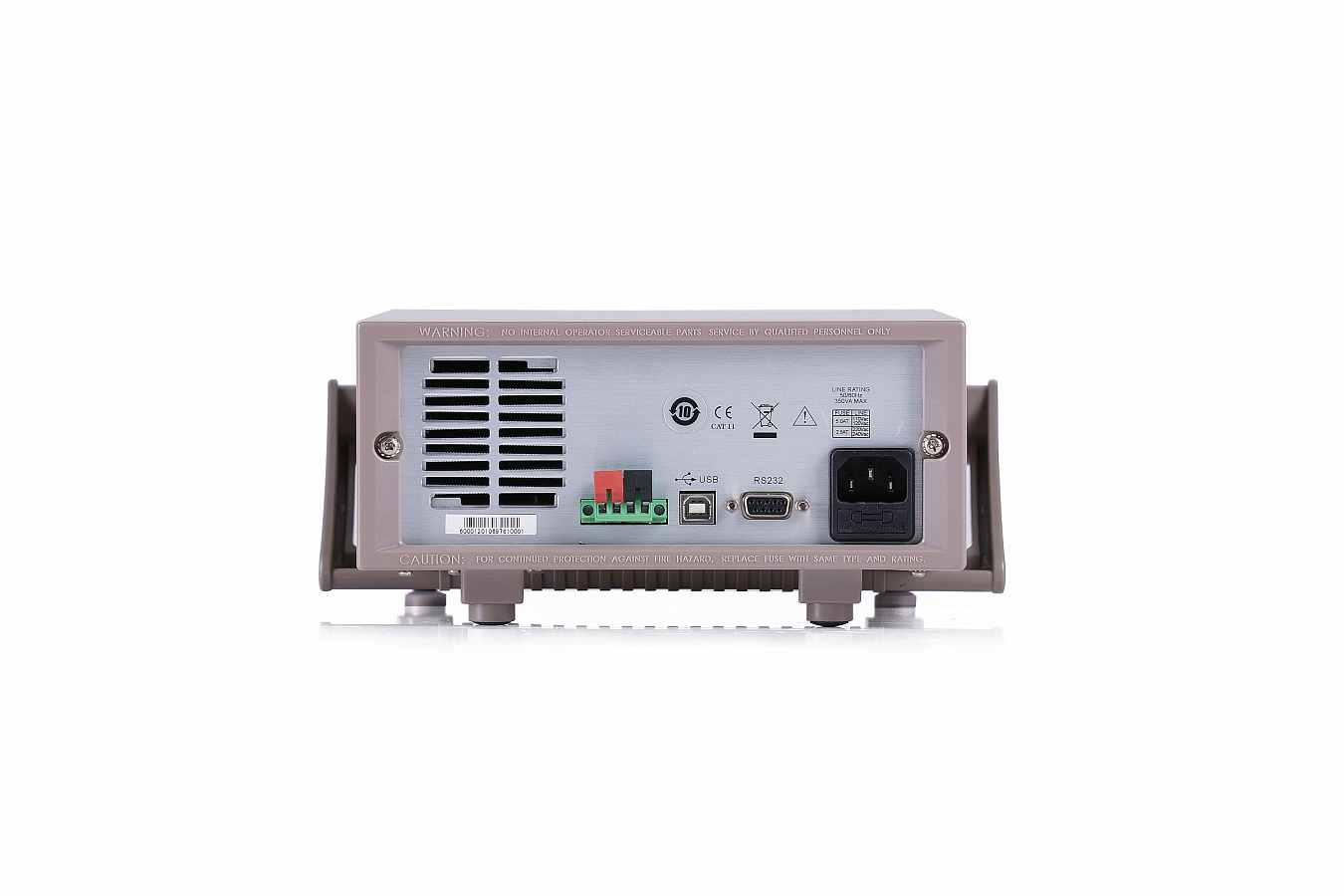

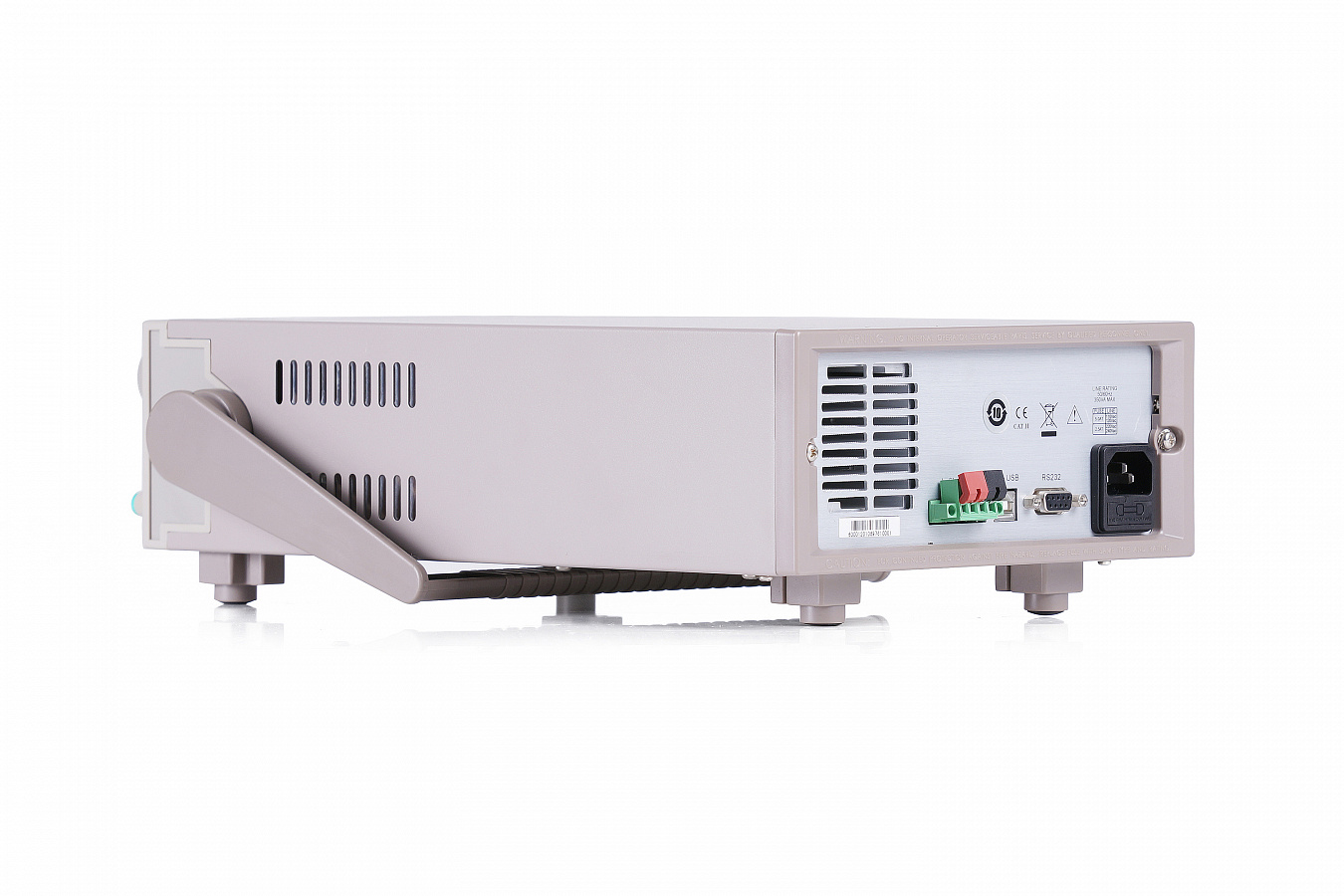

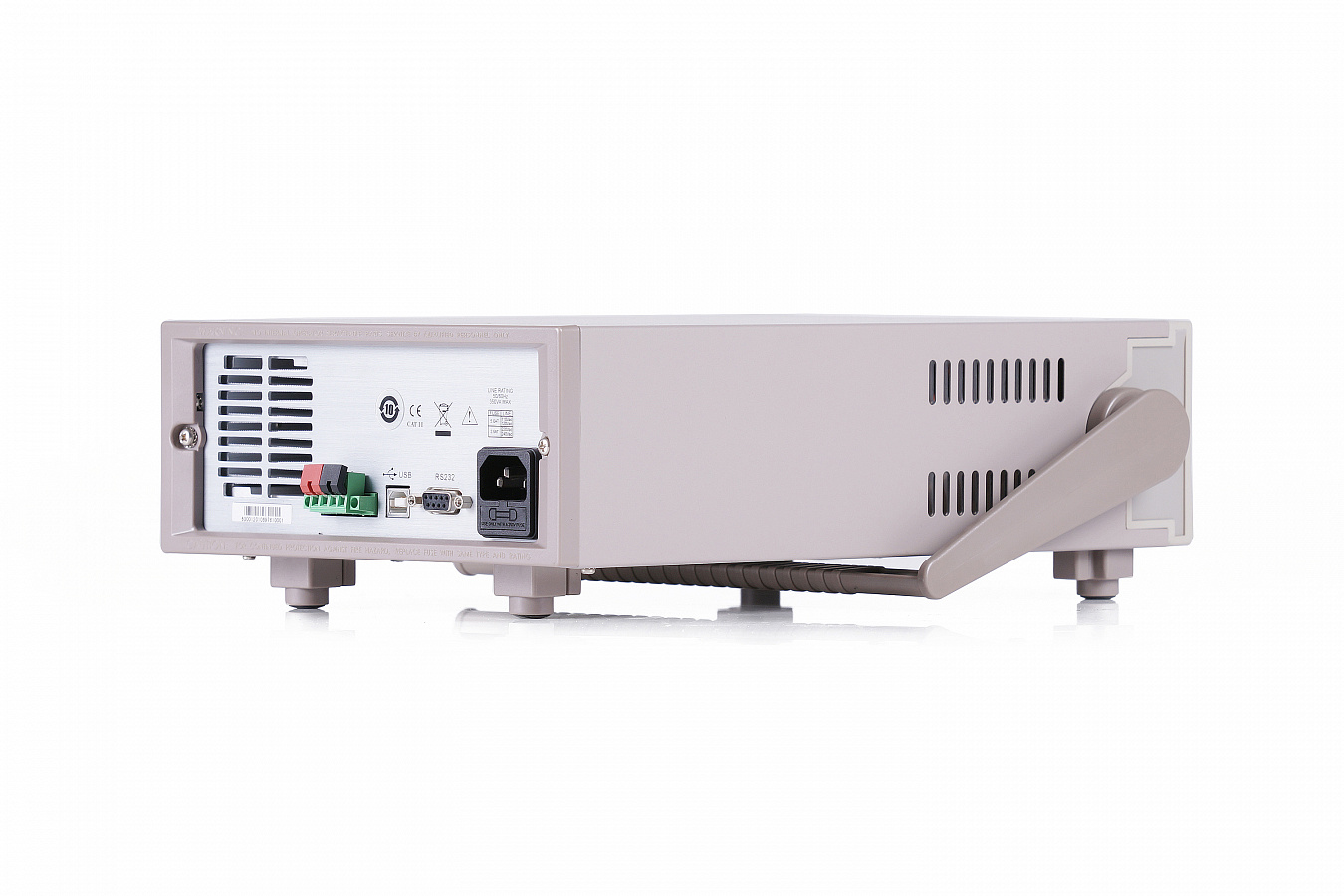

Задняя панель IT6860А

Установка в 19-дюймовую стойку (один блок)

Установка в 19-дюймовую стойку (два блока)

• Шнур питания
• Протокол испытаний
• Руководство пользователя (Инструкция по эксплуатации)

• Монтажный комплект IT-E151А
