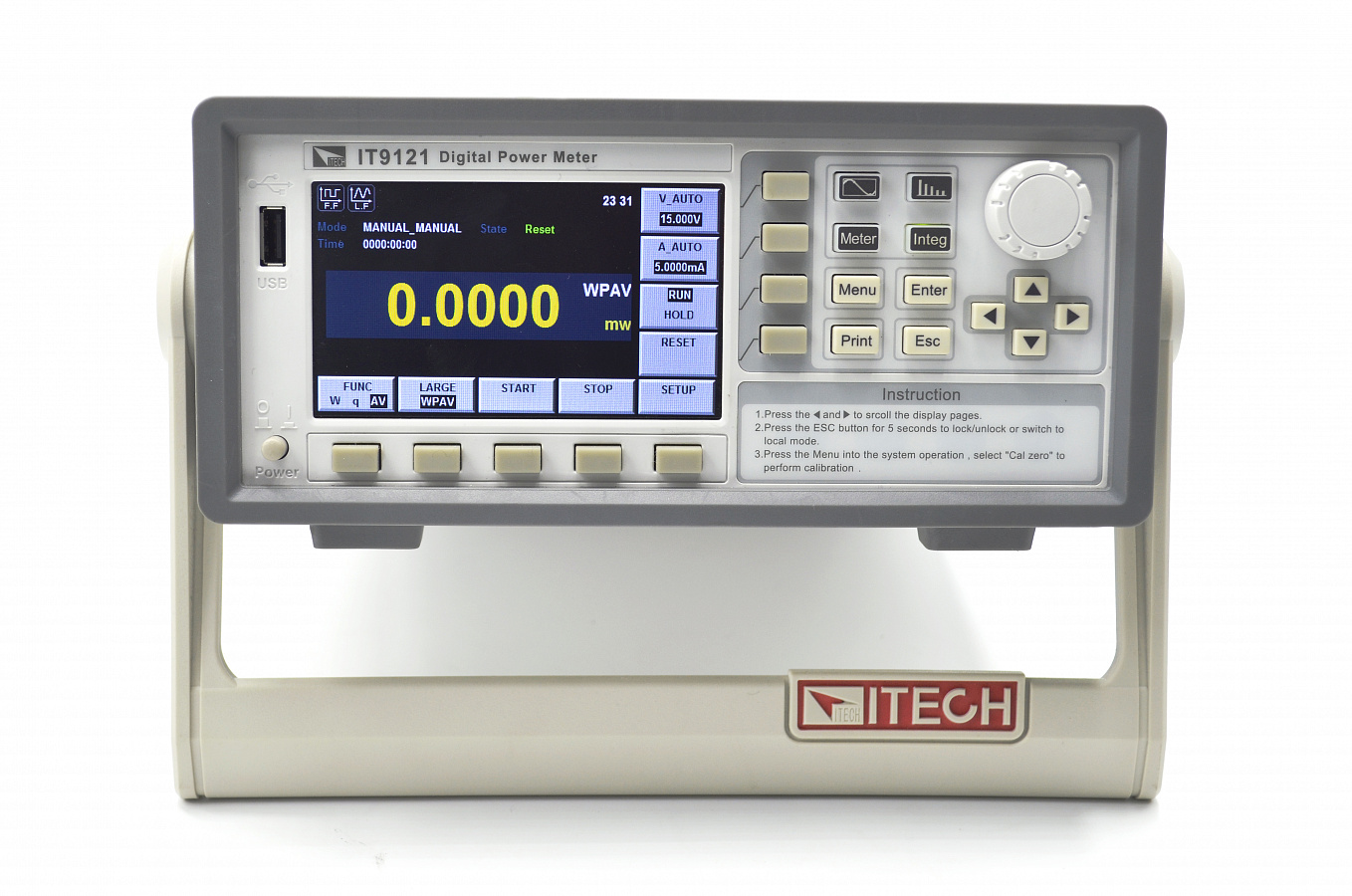

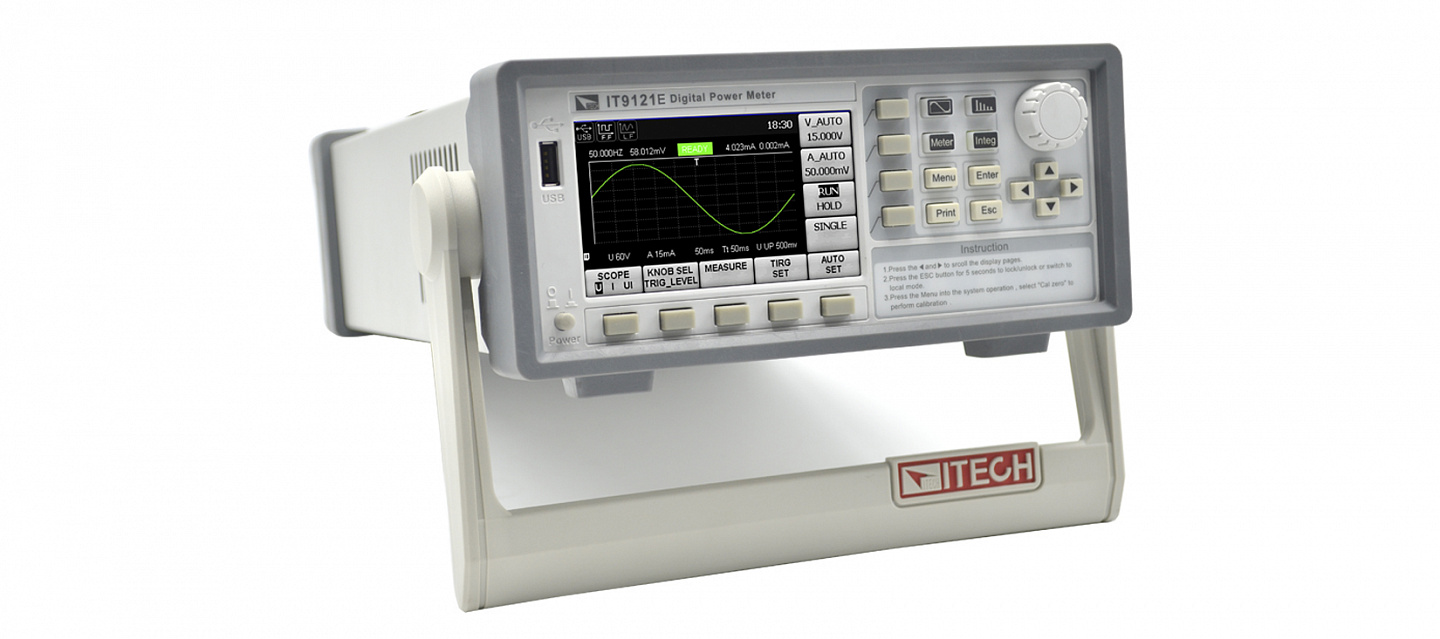

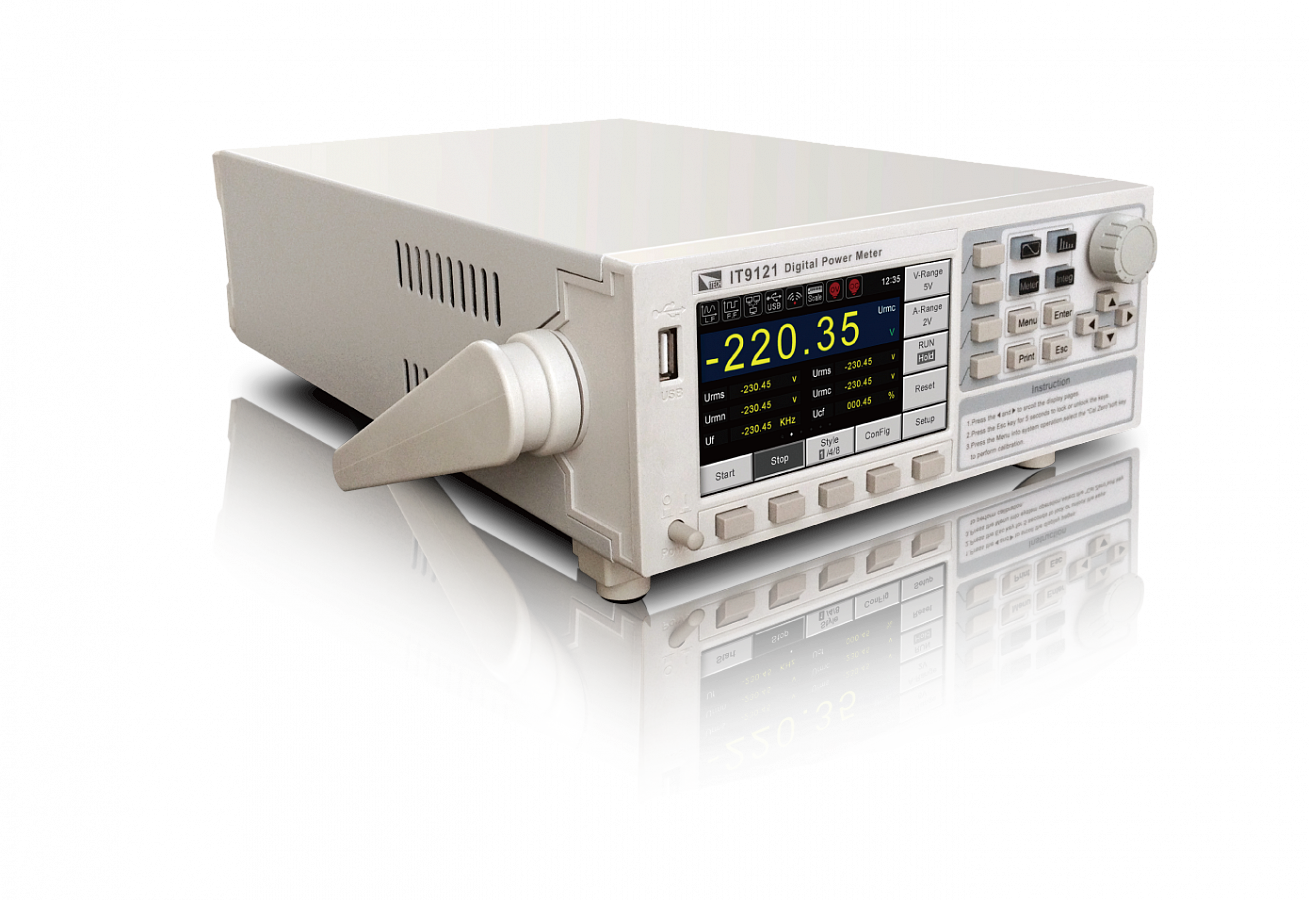

IT9121E Измеритель мощности

190 442 руб.

Последняя цена (на момент наличия)

Производитель: ITECH
Модель: IT9121E
Наличие: Нет в наличии

0 отзывов / Написать отзыв

Измеритель мощности IT9121E рассчитан на максимальные входные напряжения 600 В среднеквадратичного значения (с.к.з.) и ток 20 А. При этом он имеет ширину полосы измерения равную 100 кГц и может легко использоваться для измерения напряжения, тока, мощности, частоты, гармоник и других параметров. Стандартная конфигурация включает в себя интерфейсы USB, GPIB, RS232 и LAN, а также интерфейсы для периферийных устройств на основе USB. Пользователь также может сохранить измеренные параметры на внешнем носителе. Основная погрешность измерения напряжения и тока составляет 0,1%. Кроме того, измеритель мощности имеет широкие интегральные функции измерения, такие как, например, измерение активной мощности. Данное оборудование находит широкое применение для испытаниях электродвигателей, бытовой техники, источников бесперебойного питания (ИБП) и и другого оборудования.

Области применения

Испытания электродвигателей, бытовой техники, источников бесперебойного питания (ИБП) и другого оборудования.

Основные технические характеристики

4,3-дюймовый цветной ЖК-дисплей (TFT)
Число строк матрицы, отображаемой на экране, может быть установлено по вашему усмотрению так, чтобы могли быть отображены результаты измерения необходимых вам основных параметров
Параметры по входу: 600 В (с.к.з.) / 20 A (с.к.з.)
Напряжение, ток, мощность, гармоники и другие параметры могут измеряться одновременно
Точность измерения напряжения и тока до 0,1%
Для периферийных устройств доступны интерфейсы на основе USB, пользователь может сохранять данные на внешнем носителе
Анализатор мощности имеет большой набор интегральных функции и может быть использован для измерения параметров электрической энергии, которая принимается или поставляется потребителю.
Измеритель мощности также имеет функцию измерения частоты
Стандартные встроенные коммуникационные интерфейсы связи USB, GPIB, RS232 и Ethernet

Коммуникационные интерфейсы связи

Стандартная конфигурация анализатора мощности IT9121E включает в себя коммуникационные интерфейсы USB, GPIB, RS232 и Ethernet, через которые может быть реализовано удаленное управление измерителем мощности. Кроме того, IT9121E также оснащен интерфейсом USB-Host для подключения U-дисков и других устройств, при этом пользователь может сохранять скриншоты на U-диске.

Широкие измерительные возможности

Измеритель мощности IT9121E может измерять все параметры переменного и постоянного тока, включая активную мощность, реактивную мощность, полную мощность, коэффициент мощности, напряжение, ток, частоту, сдвиг фаз и т. д. Он также имеет функции интегрального измерения и может широко использоваться, например, при испытаниях электродвигателей, бытовой печатной платы, источников бесперебойного питания (ИБП) и другого оборудования.

Интегральная функция измерения

Благодаря интегральной функции измерения мощности предлагаемым прибором можно измерять поставляемую / принятую потребителем электрическую энергию во взаимосвязанных электрических сетях. Анализатор мощности IT9121E может обеспечить вычисление интеграла тока и интеграла активной мощности (Вт-ч). Автоматическое переключение диапазонов в зависимости от уровня входа и точное интегральное измерение могут выполняться как в режиме поставки, так и в режиме получения электрической энергии.

Настраиваемый пользователем стиль отображения интерфейса

Измеритель мощности IT9100 для удобства для пользователя снабжен 4,3-дюймовым цветным TFT ЖК-дисплеем высокого разрешения. Значения в реальном времени могут отображаться с высокой яркостью и хорошей цветовой гамме даже в полной темноте. Кроме того, измеритель мощности IT9100 обеспечивает несколько стилей отображения графического интерфейса пользователя (View1, View4 и View12). Пользователь может настроить тип параметров экрана и последовательность отображения. Интуитивно понятное представление результатов измерения отвечает требованиям для самых разнообразных тестов.

Вход датчика тока

Анализатор мощности IT9121E может использоваться для измерения напряжения в диапазоне от 0 до 600 В и тока от 0 до 20 А. Для измерения тока выше 20А можно использовать токовый пробник (токовые клещи) или трансформатор тока. Когда используется IT9121, то пользователь может выбрать два варианта преобразования и соответственно две шкалы измерения - 50 мВ - 2 В (вход EX1) или 2,5 В - 10 В (вход EXT2).

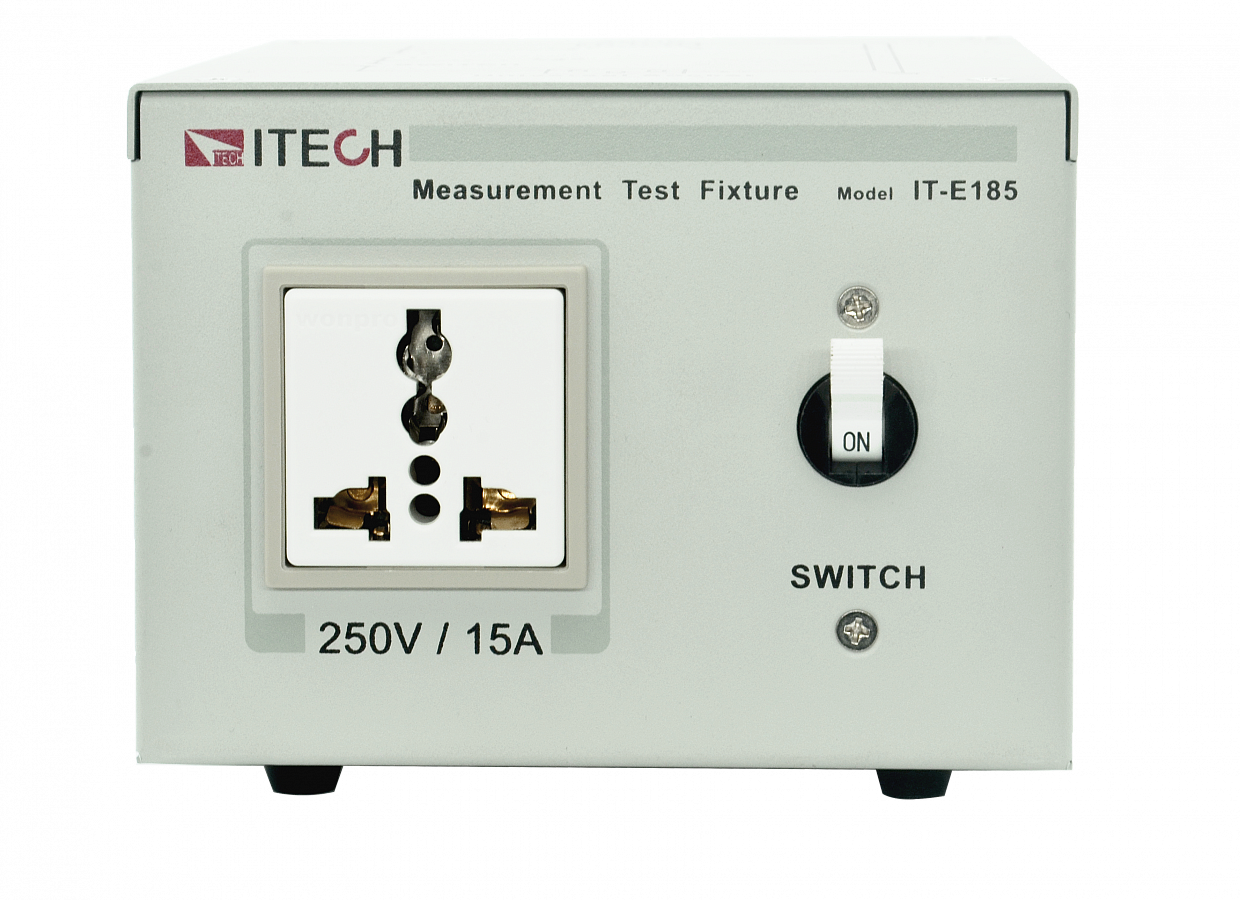

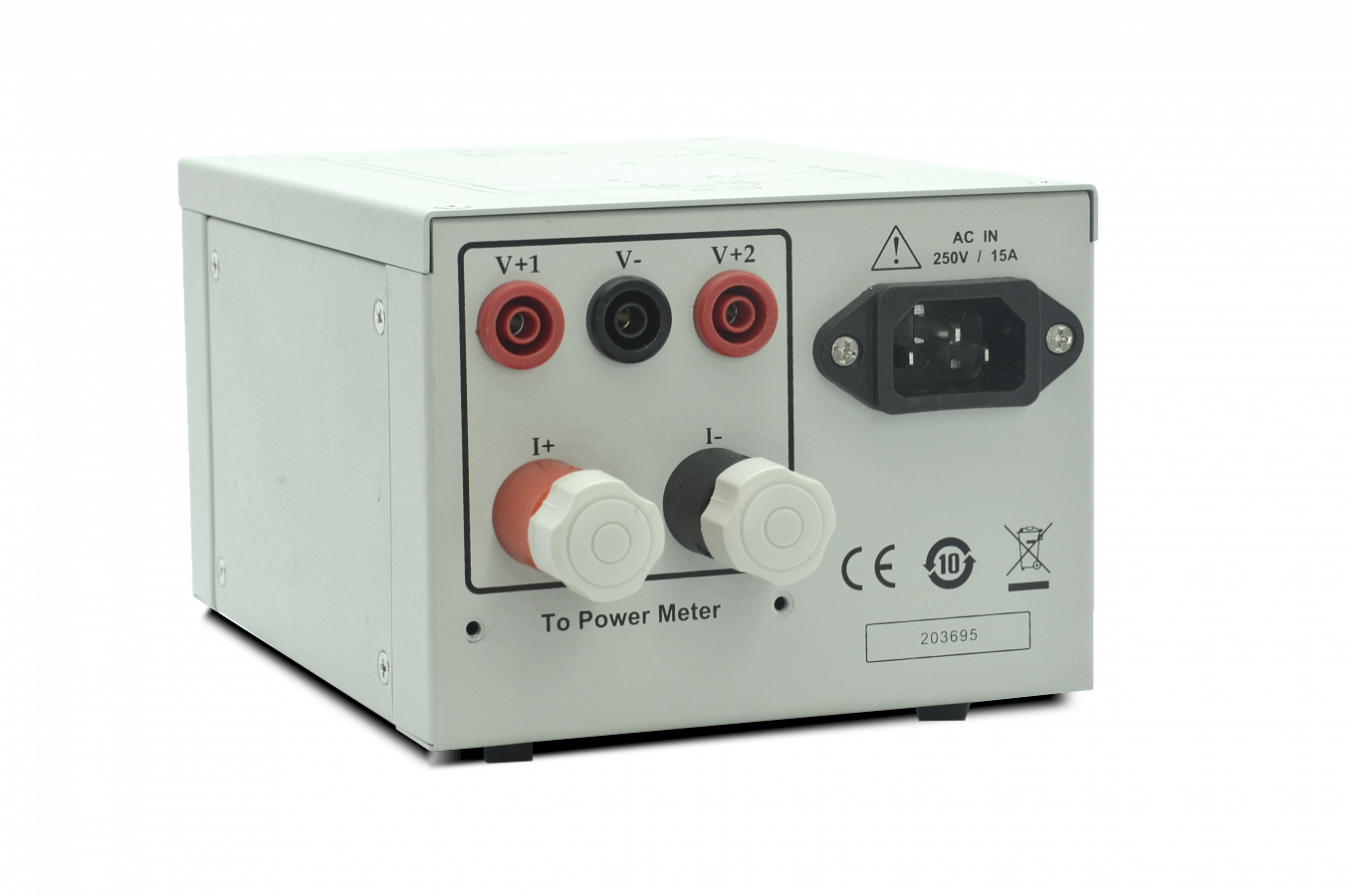

IT-E185 - устройство для упрощения подключения объекта измерения к измерителю

IT-E185 является дополнительным аксессуаром, который предназначен для упрощения пользователям подключения объекта измерения к измерителю мощности IT9100.

Широкие функциональные возможности измерения

Измеритель мощности IT9100 может измерять все параметры переменного и постоянного тока, включая активную мощность, реактивную мощность, полную мощность, коэффициент мощности, напряжение, ток, частоту, сдвиг фаз и т. д. IT9100 обеспечивает интегрированное измерение и функции измерения до 50-й гармоники напряжение и тока. Он широко используется для тестирования электронных приводов с электродвигателями, печатных плат бытовой техники, источников бесперебойного питания (ИБП) и в других областях электроники.

Технические характеристики

Общие характеристики
Модель			IT9121E
Входное напряжение переменного тока			100 В - 240 В переменного тока, 47-63 Гц
Время прогрева			Не менее 30 минут
Рабочие условия			Температура: от 5 ℃ до 40 ℃
			Относительная влажность: в пределах 30% - 75% (без конденсации)
			Высота над уровнем моря: не более 2000 м
Условия хранения			Температура: от минус 20 ℃ до 50 ℃
			Относительная влажность: в пределах 30% - 75% (без конденсации)
			Высота над уровнем моря: не более 2000 м
Установка			Только внутри помещений
Безопасность			IEC 61010-1, EN 61010-1, CAT Ⅱ (соответствует требованиям ГОСТ IEC 61010-1-2014 для сетевых цепей категории перенапряжения II)
Максимальная потребляемая мощность			50 ВА
Дисплей
			Подробная информация
Тип дисплея			Размер: 4,3-дюймовый цветной TFT-дисплей
			Число пикселей полного экрана: 480 (по горизонтали) х 272 (по вертикали) точек
			Число пикселей отображения осциллограммы: 384 (по горизонтали) х 194 (по вертикали) точек
			Рабочая температура: от минус 20 ℃ до 70 ℃
			Температура хранения: минус 30 ℃ до 80 ℃
			Отображение значения: матричный дисплей
Вход
Параметр			Технические характеристики
Теп входных клемм (терминалов)			Штыревой вывод (с клеммой безопасности)
Тип входа			Вход тока: большие винтовые клеммы
Тип входа			Внешний входной разъем датчика тока - DB9
Тип входа			Напряжение: плавающий вход через резистивный делитель напряжения
Тип входа			Ток: плавающий вход через шунт
Напряжение	Коэффициент амплитуды 3		IT9121E: 15 В / 30 В / 60 В / 150 В / 300 В / 600 В
Напряжение	Коэффициент амплитуды 6		IT9121E: 7,5 В / 15 В / 30 В / 75 В / 150 В / 300 В
Ток (прямой)	Коэффициент амплитуды 3		IT9121E: 5 мА / 10 мА / 20 мА / 50 мА / 100 мА /200 мА / 0,5 А / 1 А / 2 А / 5 А / 10 А / 20 А
Ток (прямой)	Коэффициент амплитуды 6		IT9121E: 2,5 мА / 5 мА / 10 мА / 25 мА / 50 мА / 100 мА /250 мА / 0,5 А / 1 А / 2,5 А / 5 А / 10 А.
Вход внешнего датчика тока (/ EX1)	Коэффициент амплитуды 3		IT9121E: 2,5 В / 5 В / 10 В
Вход внешнего датчика тока (/ EX1)	Коэффициент амплитуды 6		IT9121E: 1,25 В / 2,5 В / 5 В
Вход внешнего датчика тока (/ EX2)	Коэффициент амплитуды 3		IT9121E: 50 мВ / 100 мВ / 200 мВ / 500 мВ / 1 В / 2 В
Вход внешнего датчика тока (/ EX2)	Коэффициент амплитуды 6		IT9121E: 25 мВ / 50 мВ / 100 мВ / 250 мВ / 500 мВ / 1 В
Входной импеданс	Напряжение:		Входное сопротивление: приблизительно 2 МОм,
Входной импеданс	Напряжение:		Входная емкость: приблизительно 13 пФ (параллельно с сопротивлением)
	Ток:
		Диапазон прямого входа 5 мА - 200 мА:
			Входное сопротивление: приблизительно 505 мОм
			Входная индуктивность: приблизительно x 0,1 мкГн
		Диапазон прямого входа 0,5А - 20А:
			Входное сопротивление: приблизительно 5 мОм
			Входная индуктивность: приблизительно x 0,1 мкГн
		· Вход датчика:
			Входное сопротивление: приблизительно 100 кОм (для 2,5 В - 10 В)
			Входное сопротивление: приблизительно 20 кОм (для 50 мВ - 2 В)
Полоса пропускания по входу			Напряжение постоянного тока (DC), переменного - 0,5 Гц - 100 кГц
Сетевой фильтр			Частота среза 500 Гц, с возможностью отключения
Частотный фильтр			Частота среза 500 Гц, с возможностью отключения
Диапазон			Диапазон каждой единицы может быть установлен отдельно
Аналого-цифровой преобразователь			Одновременное преобразование напряжения на токовых входах
			Разрешение: 18 бит
			Максимальная скорость преобразования: 10 мкс

Погрешность измерения активной мощности
Параметр	Технические характеристики
Требования	такие же, как условия для напряжения и тока. Коэффициент мощности: 1
Погрешность	Напряжение постоянного тока DC: (0,1% от измерения + 0,2% диапазона)
	В полосе 10 Гц <= f < 45 Гц: ± (0,3% от показания + 0,2% от диапазона)
	В полосе 45 Гц <= f <= 66 Гц: ± (0,1% от показания + 0,1% диапазона)
	В полосе 66 Гц < f <= 1 кГц: ± (0,2% от показания + 0,2% от диапазона)
	В полосе 1 кГц < f <= 10 кГц:
	± (0,1% от показания + 0,3% от диапазона) ± [{0,067x (f-1)}% от показания]
	В полосе 10 кГц < f <= 100 кГц:
	± (0,5% от показания + 0,5% от диапазона) ± [{0,09x(f-10)}% от показания]
Влияние коэффициента мощности, когда коэффициент мощности (λ) = 0 (S: полная фиксируемая мощность)
	· ±0,2% от S для 45 Гц <= f <= 66 Гц
	· ±{(0,2 + 0,2 × f)% от S} до 100 кГц,
	Здесь: f - частота входного сигнала в кГц
	когда 0 <λ <1 (φ: фазовый угол напряжения и тока)
	(Значение мощности) × [(ошибка измерения мощности%) + (диапазон мощности%) × (диапазон мощности / указанное значение полной фиксируемой мощности) + {tanφ × (влияние, когда λ = 0)%}]]
Когда сетевой фильтр включен	В диапазоне 45 - 66 Гц: добавить 0,3% от показания
Когда сетевой фильтр включен	В диапазоне ниже 45 Гц: добавьте 1% от измерения
Температурный коэффициент	такой же, как температурный коэффициент для напряжения и тока
Погрешность в случае , когда коэффициент амплитуды установлен на 6	точность, получатся путем удвоения погрешности диапазона измерений для точности, когда коэффициент амплитуды установлен на 3
Погрешность измерения мощности S	Погрешность измерения напряжения + погрешность измерения тока
Точность измерения реактивной мощности Q	Погрешность измерения полной мощности + [(1,0004 - λ2) - (1 - λ2)] × 100%
Погрешность измерения коэффициента мощности λ	± [(λ - λ/1,0002) + 丨 cosφ-cos {φ + sin-1 (влияние коэффициента мощности при λ = 0% / 100)} 丨]
Погрешность измерения коэффициента мощности λ	± 1 младший разряд, когда напряжение и ток находятся на номинальном входе диапазона измерения
Погрешность измерения сдвига фаз φ	± [丨 φ-cos-1 (λ / 1,0002) 丨 + sin-1 (влияние от коэффициента мощности, когда λ = 0% / 100)]
Погрешность измерения сдвига фаз φ	± 1 младший разряд, когда напряжение и ток находятся на номинальном входе диапазона измерения
Измерения напряжения, тока и мощности
Параметр	Технические характеристики
Метод измерения	Метод цифровой выборки
Коэффициент амплитуды	3 или 6
Тип подключения	(одноэлементная модель): однофазный, двухпроводный (1 P2 W)
Выбор диапазона	ручной или автоматический выбор диапазона
Авто диапазон	автоматическое увеличение
Авто диапазон	автоматическое понижение

Наименование		Символ и его значение
Измеряемые параметры	Напряжение [В]	Установить RMS (действующее значение RMS для напряжения и тока).
	Ток [А]	Означает: (выпрямленное среднее значение, откалиброванное по среднеквадратическому значению напряжения и истинному среднеквадратичному значению тока), RMN (выпрямленное среднее значение напряжения и тока).
		DC: (простое среднее значение напряжения и тока)
		AC: напряжение переменного тока
		PP: (пиковое значение напряжения и пиковое значение тока)
	Активная мощность [Вт]	P
	Реактивная мощность [ВАр]	Q
	Полная мощность [ВА]	S
	Коэффициент мощности	λ
	Сдвиг фаз (°)	φ
	Частота (Гц)	fU(FreqU): частота напряжения
	Частота (Гц)	fl(Freql): частота тока
	Макс. / мин. напряжения (В)	Upk +: положительный пик напряжения
	Макс. / мин. напряжения (В)	Upk-: отрицательный пик напряжения
	Макс. / мин. тока (A)	Ipk+: положительный пик тока
	Макс. / мин. тока (A)	Ipk-: отрицательный пик тока
	Коэффициент амплитуды	CfU: коэффициент амплитуды напряжения
	Коэффициент амплитуды	Cfl: коэффициент амплитуды тока
	Интегральные функции	TM: время интегрирования,
		WP: сумма положительных и отрицательных ватт-часов,
		WP+: положительная сумма мощности,
		WP-: отрицательная сумма мощности,
		q: сумма положительных и отрицательных ампер-часов,
		q+: сумма положительных ампер-часов,
		q-: отрицательная сумма в ампер-часах
Источник синхронизации измерений	Выберите напряжение, ток или весь период интервала обновления данных через сигнал, используемый для достижения синхронизации во время измерения.
Сетевой фильтр	Может быть выключен (выбор OFF) или включен (выборo ON), частота среза фильтра 500 Гц
Пиковое измерение	Измеряет методом цифровой выборки пиковое (максимальное, минимальное) значение напряжения, тока или мощности по мгновенному току или мгновенной мощности.

Измерение частоты
Параметр	Технические характеристики
Элемент измерения	Измеряются частота напряжения или тока, приложенные на одном из выбранных входов.
Диапазон измерения частоты	Варьируется в зависимости от интервала обновления данных (см. описание ниже) следующим образом:
	Интервала обновления данных	Диапазон измерения
	0,1 с	25 Гц <= f <= 100 кГц
	0,25 с	10 Гц <= f <= 100 кГц
	0,5 с	5 Гц <= f <= 100 кГц
	1 с	2,5 Гц <= f <= 100 кГц
	2 с	1,5 Гц <= f <= 50 кГц
	5 с	0,5 Гц <= f <= 20 кГц
Частотный фильтр	Может быть выключен (выбор OFF) или включен (выборo ON), частота среза фильтра 500 Гц
Погрешность	Требования: только когда уровень входного сигнала составляет 20% или более от диапазона измерения, а коэффициент амплитуды установлен на 3 (40% или более, если коэффициент амплитуды установлен на 6).

Измерение гармоник
Элемент измерения	Все установленные элементы
Метод измерения	Метод ФАПЧ с синхронизацией
Диапазон частот	Основная частота опорного сигнала ФАПЧ находится в диапазоне от 10 Гц до 1,2 кГц.
Опорный сигнал ФАПЧ	Устанавливается путем выбора напряжение тока для каждого входного элемента
Длина данных FFT (конечное преобразование Фурье)	1024

Наименование		Символ и его значение
Измеряемые параметры	Напряжение [В]	U (k): Эффективное значение напряжения K-й гармоники	U(Total): Эффективное значение напряжения
	Ток [А]	I(k): Эффективное значение тока K-й гармоники	I(Total): Эффективное значение тока
	Активная мощность [Вт]	P(k): Активная мощность K-й гармоники	P(Total): Активная мощность
	Полная мощность [ВА]	S(k): Полная мощность K-й гармоники	S(Total): Суммарная полная мощность
	Реактивная мощность [ВАр]	Q(k): Реактивная мощность K-й гармоники	Q(Total): Суммарная реактивная мощность
	Коэффициент мощности	λ(k): Коэффициент мощности K-й гармоники	λ(Total): Суммарный коэффициент мощности
	Сдвиг фаз (°)	φ(k): Сдвиг фазы между напряжением и токам K-й гармоники	φ: суммарный сдвиг фазы
		φU(k): Сдвиг фазы между напряжением K-й гармоникой (UK) и первой гармоникой (U1) напряжения
		φI(k): Сдвиг фазы между током K-й гармоникой (IK) и первой гармоникой (I1) тока
	Коэффициент гармонических искажений (%)	Uhdf (k): отношение напряжения K-й гармоники (Uk) и первой гармоники (U1)
		Ihdf (k): отношение тока K-й гармоники (Ik) и тока первой гармоники (I1)
		Phdf (k): отношение активной мощности K-й гармоники (Pk) и первой гармоники (P1) или полное суммарное искажение мощности (Ptotal) или полного суммарного искажения тока (Itotal) или полного суммарного искажения напряжения (Utotal)
	Коэффициент нелинейных искажений (THD)	Uthd: отношение общего напряжения гармоник и первой гармоники напряжения (U1) или суммарных искажения (Utotal).
		Ithd: соотношение общего тока гармоник и тока первой гармоники (I1) или суммарных искажения (Itotal).
		Pthd: отношение суммарной активной мощности гармоник и мощности первой гармоники (P1) или суммарных искажения (Ptotal)
Окно (весовая функция)	Прямоугольник

Примечание:

Эта функция доступна для IT9121 только как дополнительная функция для IT9121E
K - это целое число от 0 до верхнего предела гармонического времени анализа. 0 означает значение постоянного тока. Пользователь может настроить максимальное количество гармоник времен вручную или выбрать их автоматически с помощью данного оборудования, выбирая минимальное значение между двумя методами.
Измеритель мощности IT9121 может измерять искажения до 50-й гармоники.

Основные гармоники
Первая гармоника, в диапазоне	Частота дискретизации	Ширина окна	Верхний предел порядка анализа *
10 Гц ~ 75 Гц	f * 1024	1	50
75 Гц ~ 150 Гц	f * 512	2	32
150 Гц ~ 300 Гц	f * 256	4	16
300 Гц ~ 600 Гц	f * 128	8	8
600 Гц ~ 1200 Гц	f * 64	16	4

* верхний предел порядка анализа может быть уменьшен

Погрешность измерения
Частота	Напряжение	Ток	Мощность
10 Гц <= f < 45 кГц	0,15% от показания	0,15% от показания	0,15% от показания
10 Гц <= f < 45 кГц	+ 0,35% от диапазона	+0,35% от диапазона	+0,50% от диапазона
45 Гц <= f <= 440 кГц	0,15% от показания	0,15% от показания	0,20% от показания
45 Гц <= f <= 440 кГц	+0,35% от диапазона	+0,35% от диапазона	+0,50% от диапазона
440 Гц < f <= 1 кГц	0,20% от показания	0,20% от показания	0,40% от показания
440 Гц < f <= 1 кГц	+0,35% от диапазона	+0,35% от диапазона	+0,50% от диапазона
1 кГц < f <= 2,5 кГц	0,80% от показания	0,80% от показания	1,56% от показания
1 кГц < f <= 2,5 кГц	+0,45% от диапазона	+0,45% от диапазона	+0,60% от диапазона
2,5 кГц< f <= 5 кГц	3,05% от показания	3,05% от показания	5,77% от показания
2,5 кГц< f <= 5 кГц	+0,45% от диапазона	+0,45% от диапазона	+0,60% от диапазона

* Когда сетевой фильтр выключен, показанная ниже точность является суммой ошибок результатов измерения и диапазона

Доступные интерфейсы:

USB
GPIB
Ethernet
RS232

Список документов товара

Гарантия

У нас вы можете получить онлайн-консультацию по выбору и комплектации, инструмента.

Обмен и возврат товара осуществляется в соответствии с положениями Закона о защите прав потребителей. Адрес точки приёма: 192019, г. Санкт-Петербург, ул. Смоляная, д.15, лит. А, пом. 24.
