Калибровочные элементы Anritsu серии 22 DC до 50 GHz
- по запросу
- Производитель: Anritsu
- Модель: Anritsu 22

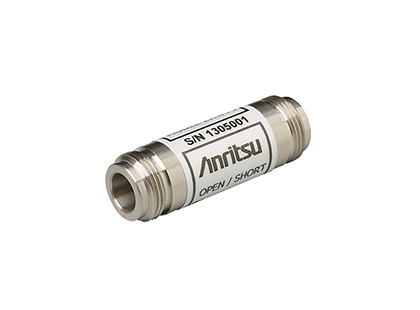

Калибровочные элементы серии 22 «холостой ход/короткое замыкание» (open/short) используются, для портативных анализаторов кабелей и антенн, обеспечивая опорные значения полного отражения для проведения точных измерений КСВН. Калибровочные нагрузки серии 22 «холостой ход/короткое замыкание» (open/short) выпускаются с разъемами типа N(Male), N(Female) и K(Male), K(Female), с импедансом 50 и 75 Ом.
Для калибровки большинства приборов, потребуется также согласованная нагрузка SM/PL-1 до 6 ГГц или 28N50-2 до 18 ГГц.Калибровочный элемент обеспечивает следующие стандарты отражения, «холостой ход/короткое замыкание» (open/short), для точности измерений.
Особенности
- Частотный диапазон от 0 до 18 ГГц
- Конфигурация разъемов тип N(M)
- Импеданс 50 Ом
Для использования вместе с приборами следующих серий
- Site Master
- LMR Master
- VNA Master
- BTS Master
- Cell Master
Спецификация
| Model | Frequency Range (GHz) | Test Port Connectors | Characteristic Impedance (ohms) | Dimensions L(cm) x dia(cm) |
| 22N75 | DC to 2 | N(m) | 75 | 6.3 x 1.8 |
| 22N50 | DC to 18 | N(m) | 50 | 6.3 x 1.8 |
| 22A50 | DC to 18 | GPC-7 | 50 | 3.8 x 1.6 |
| 22K50 | DC to 40 | K(m) | 50 | 4.2 x 0.8 |
| 22V50 | DC to 50 | V(m) | 50 | 3.6 x 0.8 |
