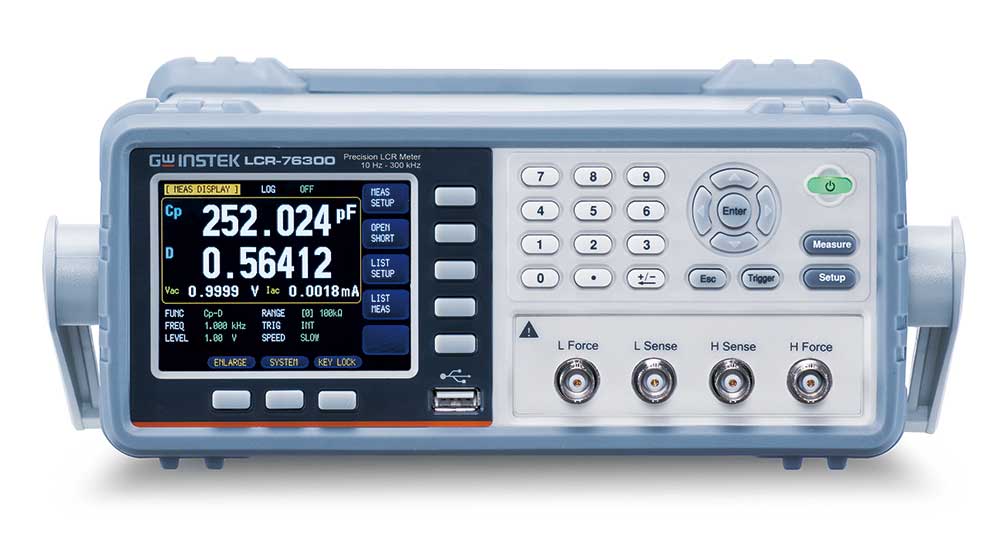

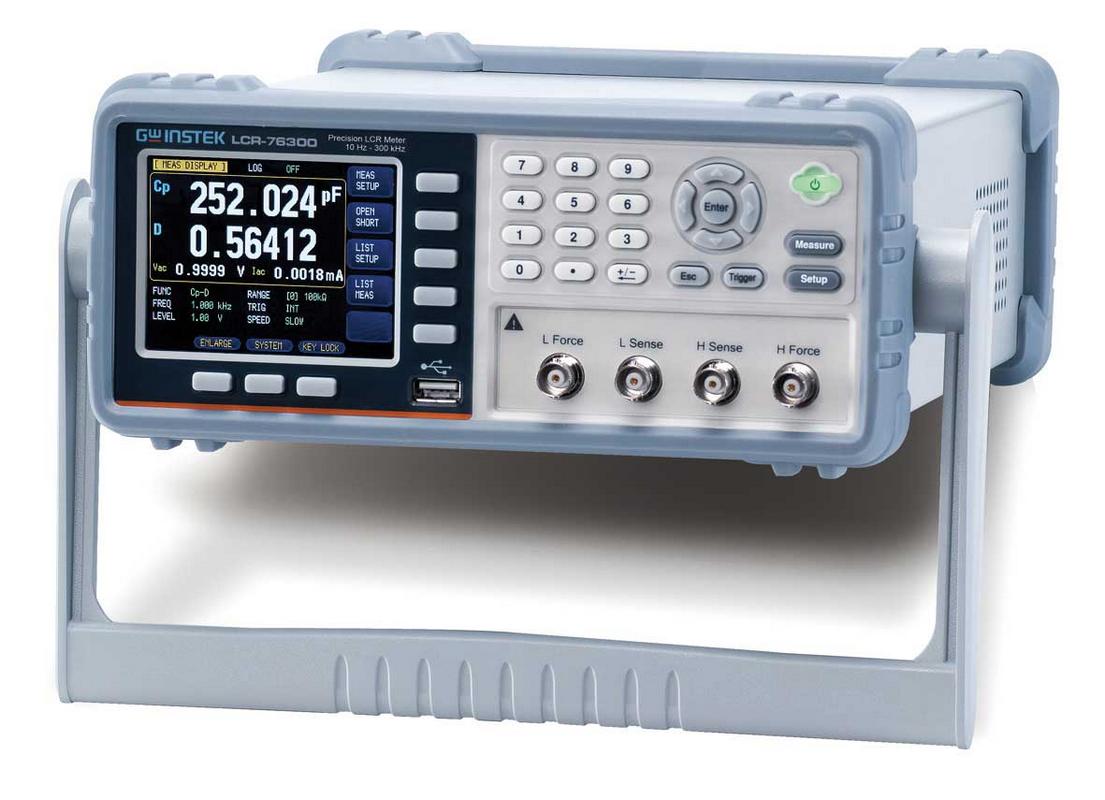

Измеритель LCR-76020
261 395 руб.
-
+
- Производитель: GW Instek
- Модель: LCR-76020
- Наличие: 7
- Готов к отгрузке: В понедельник с 09:00
- Стоимость поверки: 7500 руб.
Технические характеристики
| Измеряемые параметры | комплексное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (DCR), проводимость (G, Y, B), ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг |
| Погрешность | 0,05% |
| Электрическое сопротивление (от) | 0,01 мОм |
| Электрическое сопротивление (до) | 100 МОм |
| Разрешение (R) | 0,01 мОм |
| Электрическая емкость (от) | 0,01 нФ |
| Электрическая емкость (до) | 10 Ф |
| Разрешение (C) | 0,01 нФ |
| Индуктивность (от) | 0,01 мГн |
| Индуктивность (до) | 10 кГн |
| Разрешение (L) | 0,01 мГн |
| Частота тест сигнала | 10 Гц – 20 кГц |
| Диапазон частот | Не фиксированный |
| Особенности | Режим DCR - тест сигнал +/- 1 В, прямоугольная форма сигнала, 3 Гц. Скорость измерения - 25 мс/ 100 мс/ 333 мс (быстр./ сред./ медл.). Усреднение значений. Допусковый контроль. Большой графический ЖК-дисплей. | Интерфейс |
| Уровень тест сигнала | 10 мВ – 2 В, 100 мкА – 20 мА |
Базовая погрешность: ±0,05 %
Диапазонами частот: 10 Гц…20 кГц
Измерение 16 параметров: комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току (DCR), проводимости (G, Y, B), ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига
Скорость измерения: 25 мс/ 100 мс/ 333 мс (быстр./ сред./ медл.)
Параллельная/ последовательная схема замещения
Режим полярных координат: Z+фаз.сдвиг (θ)/ Y+фаз.сдвиг (θ)
Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
Режим усреднение значения (1, 2, 4, 8, 16, 32, 64, 128, 256)
Допусковый тест (Pass/Fail) в режимах: «абс. знач./Δ-изм/ %»
Табличные измерения (тест по 10 точкам «частота / напряжение/ ток»)
Плавная установка частоты тест-сигнала (ГРУБО/ ТОЧНО)
Большой графический ЖК-дисплей, разрешение 6 разрядов
Удобный одноуровневый пользовательский интерфейс
Доп. изм. аксессуары: съемные адаптеры, в т.ч. опция внешнего смещения (пост. напряжение ±45 В, ток ±2,5A /Bias box)
Разъем USB на передней панели для подключения флешки
Интерфейсы: RS-232 (SCPI), Handler (сортировщик)
Отображение на внешнем ПК графика измеряемых параметров с помощью штатного ПО (макс. 1.000 точек).
Диапазонами частот: 10 Гц…20 кГц
Измерение 16 параметров: комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току (DCR), проводимости (G, Y, B), ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига
Скорость измерения: 25 мс/ 100 мс/ 333 мс (быстр./ сред./ медл.)
Параллельная/ последовательная схема замещения
Режим полярных координат: Z+фаз.сдвиг (θ)/ Y+фаз.сдвиг (θ)
Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
Режим усреднение значения (1, 2, 4, 8, 16, 32, 64, 128, 256)
Допусковый тест (Pass/Fail) в режимах: «абс. знач./Δ-изм/ %»
Табличные измерения (тест по 10 точкам «частота / напряжение/ ток»)
Плавная установка частоты тест-сигнала (ГРУБО/ ТОЧНО)
Большой графический ЖК-дисплей, разрешение 6 разрядов
Удобный одноуровневый пользовательский интерфейс
Доп. изм. аксессуары: съемные адаптеры, в т.ч. опция внешнего смещения (пост. напряжение ±45 В, ток ±2,5A /Bias box)
Разъем USB на передней панели для подключения флешки
Интерфейсы: RS-232 (SCPI), Handler (сортировщик)
Отображение на внешнем ПК графика измеряемых параметров с помощью штатного ПО (макс. 1.000 точек).
Комплектация
| Измеритель LCR LCR-76020 | 1 шт. |
| Щнур питания | 1 шт. |
| 4-х проводный измерительный щуп с двумя крокодилами LCR-06B | 1 шт. |
| Инструкция по эксплуатации и ПО на CD | 1 шт. |
Список документов товара
| Сервис | |
| Срок гарантии (лет) | 1 |
| Госреестр СИ | № 71516-18 (срок действия до 15.06.2023 г.) |
| Стоимость поверки, руб. | 7500 |
