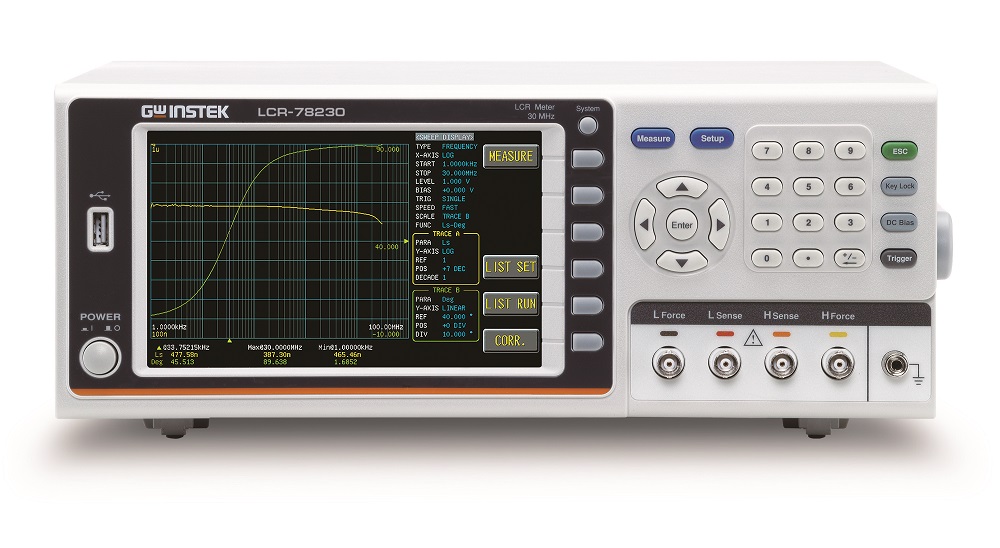

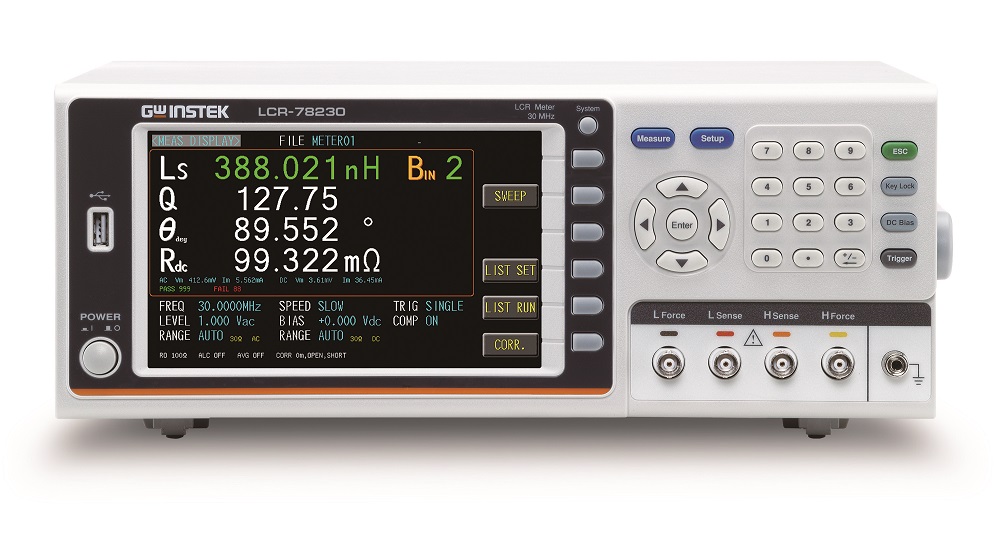

Измеритель иммитанса LCR-78201
1 041 021 руб.
Последняя цена (на момент наличия)
- Производитель: GW Instek
- Модель: LCR-78201
- Наличие: Нет в наличии
Технические характеристики
| Измеряемые параметры | импеданс (|Z|/ R), фазовый угол (θDEG/ θRAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc) |
| Погрешность | 0,08% |
| Электрическое сопротивление (от) | 10 мОм |
| Электрическое сопротивление (до) | 100 МОм |
| Разрешение (R) | 0,01 мОм |
| Электрическая емкость (от) | 50 фФ |
| Электрическая емкость (до) | 1Ф |
| Разрешение (C) | 0,01 пФ |
| Индуктивность (от) | 10 нГн |
| Индуктивность (до) | 100 кГн |
| Разрешение (L) | 0,1 нГн |
| Частота тест сигнала | 10 Гц - 1 МГц |
| Диапазон частот | Не фиксированный |
| Особенности | прецизионный анализатор компонентов для высокочастотных измерений характеристик радиодеталей. Непрерывное (по диапазону частот) и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы (Auto FIT), цифр. растяжка (Zoom ±). Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутр. пост. смещения ± 12 В. Перекл. вых. импеданс - 25 Ом/ 100 Ом. Частота тест-сигнала 10… 100Гц/ 1 кГц/ 10 кГц/ 100 кГц/ 1МГц (разрешение 0,1Гц/ 0,1Гц/ 0,05Гц/ 0,1Гц/ 1Гц/ 10Гц). Внутр. память (запись/ вызов) - 99 профилей настройки (setup)/48 программ тестирования (list). Внешний USB-флэш диск (до 128 ГБ) запись профилей, экранной инф, графиков и отсчетов. Макс. быстродействие до 2,5 мс (400 изм/с). Цветной графический ЖК-дисплей (6 разрядов, 800x480, диаг. 18 см) – одновременная индикация до 4-х параметров |
| Интерфейс | GPIB, LAN, RS-232, USB (2) |
| Уровень тест сигнала | АС напряжение от 10 мВ…2 В (≤1 МГц)/ ток от 100 мкА…20 мА (Rвых=100 Ом), 400 мкА…40 мА (Rвых=25 Ом). Уровень тест сигнала(DС) - напряжение – 1Впост./ ток 40 мА макс (Rвых=25 Ом). Разрешение установки 1 мВ/ 10 мкА |
