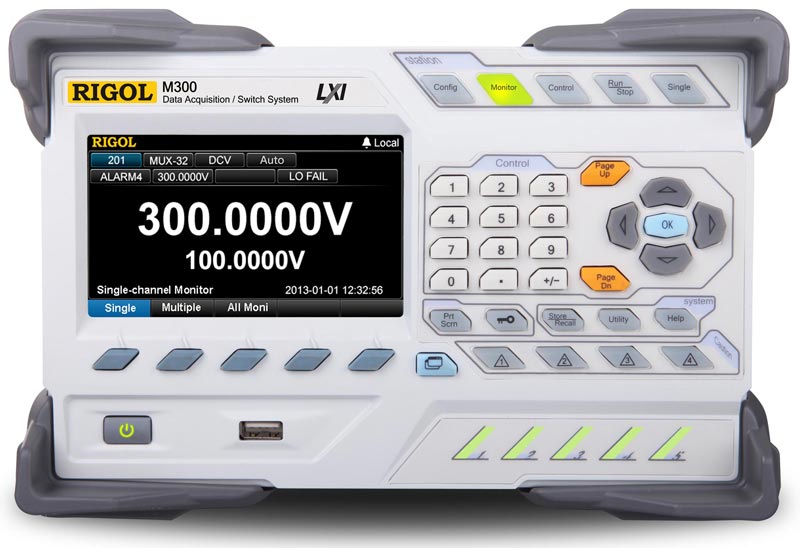

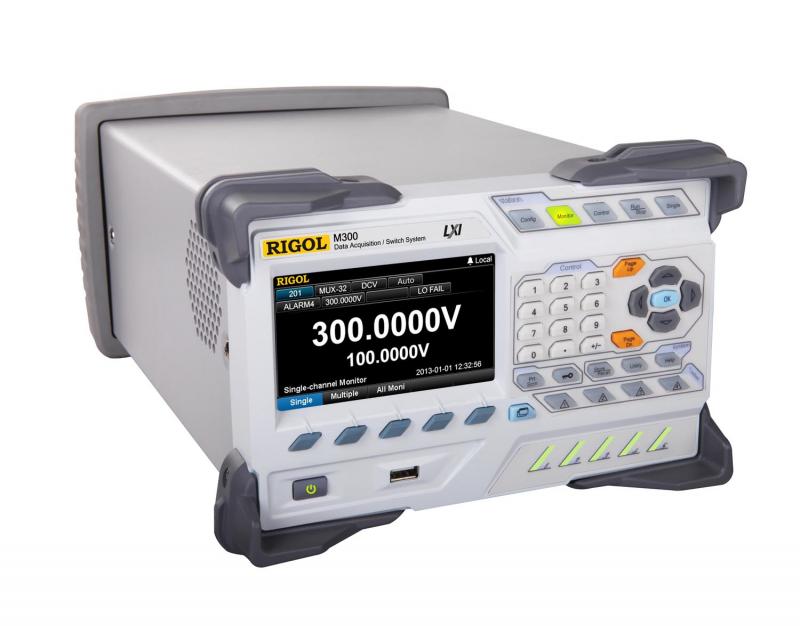

Базовый блок с измерительным модулем Rigol M301
288 750 руб.
Последняя цена (на момент наличия)
- Производитель: Rigol
- Модель: M301
- Наличие: По запросу
Базовый блок M300: Разрешение дисплея 6 1/2 разряда. 5 слотов для подключения доп. модулей (8 типов). Макс. количество каналов - 320. Функция сканирования с макс.скоростью 500 каналов/сек. Функция сбора данных. Возможность соединения двух устройств M300. Подключение внешнего цифрового мультиметра. Встроенный измерительный модуль MC3065. Дистанционное управление SCPI командами. Интерфейсы GPIB, LAN, USB Device/Host, RS232C. Цветной ЖК дисплей 4,3" (480 x 232). Габаритные размеры: 107,0х231,6х290,5 мм . Вес (без модулей) 3,2 кг.
Расширенное описание
Rigol M300 - это система коммутации и сбора данных имеет в базовом блоке 5 слотов для подключения модулей различного назначения, в т.ч. модуля цифрового мультиметра (измерительного модуля), модулей мультиплексоров, модуля матричного коммутатора, а также многофункциональный модуля. Система сочетает функции высокоточных многоканальных измерений и быстрой коммутации и предоставляет множество путей решения задач тестирования и измерения.
Основные характеристики
- Высокое разрешение дисплея базового блока: 6½ разряда

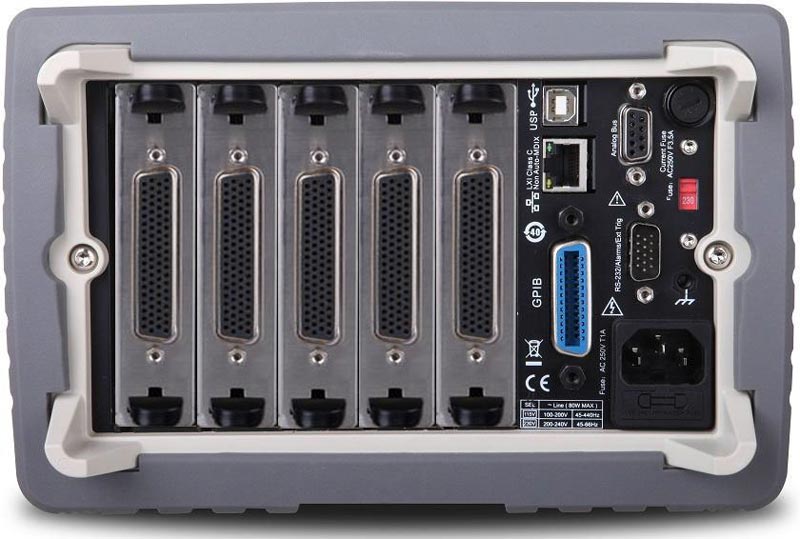

- 5 слотов для подключения дополнительных модулей
- 10 типов модулей измерения, коммутации, управления и сбора данных
- Измерение иcтинных среднеквадратических значений (TrueСКЗ)
- Максимальное количество каналов - 320
- Функция сканирования с максимальной скоростью 500 каналов/сек
- Функция сбора данных
- Возможность соединения двух устройств M300
- Подключение внешнего цифрового мультиметра
- Наблюдение в реальном времени за одним, несколькими и всеми каналами с возможностью быстрой перекоммутации
- Дистанционное управление при помощи SCPI команд
- Интерфейсы GPIB, LAN, USB Device/Host, RS232C
- Цветной ЖК дисплей 4,3" (480 x 232)
- Габаритные размеры 107,0×231,6×290,5 мм
- Вес 3,2 кг
- Модуль измерительный (модуль мультиметра) MC3065
Технические характеристики модуля MC3065
- Измерение напряжения постоянного тока:
| Диапазон | Погрешность (1 год)
(%Uизм+% от диапазона) |
|---|---|
| 200.000 мВ | 0.0040 + 0.0025 |
| 2.00000 В | 0.0035 + 0.0006 |
| 20.0000 В | 0.0040 + 0.0005 |
| 200.000 В | 0.0050 + 0.0006 |
| 300.000 В | 0.0055 + 0.0010 |
- Измерение силы постоянного тока:
| Диапазон | Испыт.напряжение
на нагрузке | Погрешность (1 год)
(%Iизм+% от диапазона) |
|---|---|---|
| 200.000 мкА | <0,03 В | 0.050 + 0.015 |
| 2.00000 мА | <0,25 В | 0.050 + 0.003 |
| 20.0000 мА | <0,07 В | 0.050 + 0.015 |
| 200.000 мА | <0,7 В | 0.050 + 0.003 |
| 1.00000 А | <0,12 В | 0.100 + 0.020 |
- Измерение напряжения переменного тока (среднеквадратическое значение):
| Диапазон | Частота измерения | Погрешность (1 год)
(%Uизм+% от диапазона) |
|---|---|---|
| 200.000 мВ | 3 Гц -5 Гц | 1.00 + 0.04 |
| 5 Гц -10 Гц | 0.35 + 0.04 | |
| 10 Гц -20 кГц | 0.06 + 0.04 | |
| 20 кГц -50 кГц | 0.12 + 0.05 | |
| 50 кГц -100 кГц | 0.60 + 0.08 | |
| 100 кГц -300 кГц | 4.00 + 0.50 | |
| 2.00000 В | 3 Гц -5 Гц | 1.00 + 0.03 |
| 5 Гц -10 Гц | 0.35 + 0.03 | |
| 10 Гц -20 кГц | 0.06 + 0.03 | |
| 20 кГц -50 кГц | 0.12 + 0.05 | |
| 50 кГц -100 кГц | 0.60 + 0.08 | |
| 100 кГц -300 кГц | 4.00 + 0.50 | |
| 20.0000 В | 3 Гц -5 Гц | 1.00 + 0.04 |
| 5 Гц -10 Гц | 0.35 + 0.04 | |
| 10 Гц -20 кГц | 0.08 + 0.04 | |
| 20 кГц -50 кГц | 0.15 + 0.05 | |
| 50 кГц -100 кГц | 0.60 + 0.08 | |
| 100 кГц -300 кГц | 4.00 + 0.50 | |
| 200.000 В | 3 Гц -5 Гц | 1.00 + 0.03 |
| 5 Гц -10 Гц | 0.35 + 0.03 | |
| 10 Гц -20 кГц | 0.08 + 0.03 | |
| 20 кГц -50 кГц | 0.12 + 0.05 | |
| 50 кГц -100 кГц | 0.60 + 0.08 | |
| 100 кГц -300 кГц | 4.00 + 0.50 | |
| 300.000 В | 3 Гц -5 Гц | 1.00 + 0.03 |
| 5 Гц -10 Гц | 0.35 + 0.03 | |
| 10 Гц -20 кГц | 0.08 + 0.03 | |
| 20 кГц -50 кГц | 0.15 + 0.05 | |
| 50 кГц -100 кГц | 0.60 + 0.08 | |
| 100 кГц -300 кГц | 4.00 + 0.50 |
- Измерение силы переменного тока (среднеквадратическое значение):
| Диапазон | Частота измерения | Погрешность (1 год)
(%Iизм+% от диапазона) |
|---|---|---|
| 200.0000 мкА | 3 Гц-5 Гц | 1.10 + 0.06 |
| 5 Гц-10 Гц | 0.35 + 0.06 | |
| 10 Гц-5 кГц | 0.15 + 0.06 | |
| 5 кГц-10 кГц | 0.35 + 0.70 | |
| 2.000000 мА | 3 Гц-5 Гц | 1.00 + 0.04 |
| 5 Гц-10 Гц | 0.30 + 0.04 | |
| 10 Гц-5 кГц | 0.12 + 0.04 | |
| 5 кГц-10 кГц | 0.20 + 0.25 | |
| 20.00000 мА | 3 Гц-5 Гц | 1.10 + 0.06 |
| 5 Гц-10 Гц | 0.35 + 0.06 | |
| 10 Гц-5 кГц | 0.15 + 0.06 | |
| 5 кГц-10 кГц | 0.35 + 0.70 | |
| 200.0000 мА | 3 Гц-5 Гц | 1.00 + 0.04 |
| 5 Гц-10 Гц | 0.30 + 0.04 | |
| 10 Гц-5 кГц | 0.10 + 0.04 | |
| 5 кГц-10 кГц | 0.20 + 0.25 | |
| 1.000000 А | 3 Гц-5 Гц | 1.10 + 0.06 |
| 5 Гц-10 Гц | 0.35 + 0.06 | |
| 10 Гц-5 кГц | 0.15 + 0.06 | |
| 5 кГц-10 кГц | 0.35 + 0.70 |
- Измерение сопротивления (2-х и 4-х проводная схема):
| Диапазон | Тестовый ток | Погрешность (1 год)
(%Rизм+% от диапазона) |
|---|---|---|
| 200.0000 Ом | 1 мА | 0.010+ 0.004 |
| 2.000000 кОм | 1 мА | 0.010 + 0.001 |
| 20.00000 кОм | 100 мкА | 0.010 + 0.001 |
| 200.0000 кОм | 10 мкА | 0.010 + 0.001 |
| 1.000000 МОм | 2 мкА | 0.012 + 0.001 |
| 10.00000 МОм | 200 нА | 0.040 + 0.001 |
| 100.0000 МОм | 200 нА || 10 МОм | 0.800 + 0.010 |
- Измерение частоты и периода:
| Диапазон | Частотный диапазон | Погрешность (1 год)
(%Uизм+% от диапазона) |
|---|---|---|
| 200 мВ - 300 В
| 3 Гц -5 Гц | 0.07 |
| 5 Гц -10 Гц | 0.04 | |
| 10 Гц -40 Гц | 0.02 | |
| 40 Гц -300 кГц | 0.007 | |
| 200 кГц -1 МГц | 0.007 |
- Измерение температуры
| Тип пробника
| Тип пробника
| Диапазон
| Погрешность (1 год)
|
|---|---|---|---|
| Платиновое сопротивление RTD
| α = 0.00385
| -200 °С ~ 600 °С | 0.16 °С |
| α = 0.00389
| -200 °С ~ 600 °С | 0.17 °С | |
| α = 0.00391
| -200 °С ~ 600 °С | 0.14 °С | |
| α = 0.00392
| -200 °С ~ 600 °С | 0.15 °С | |
| Термосопротивление | 2,2 кОм
| -40 °С ~ 150 °С | 0.08 °С |
| 3 кОм
| -40 °С ~ 150 °С | 0.08 °С | |
| 5 кОм
| -40 °С ~ 150 °С | 0.08 °С | |
| 10 кОм
| -40 °С ~ 150 °С | 0.08 °С | |
| 30 кОм
| -40 °С ~ 150 °С | 0.08 °С | |
| Термопара | B
| -0 °С ~ 1820 °С | 0.76 °С |
| Термопара | E
| -270 °С ~ 1000 °С | 0.5 °С |
| Термопара | J
| -210 °С ~ 1200 °С | 0.5 °С |
| Термопара | K
| -270 °С ~ 1372 °С | 0.5 °С |
| Термопара | N
| -270 °С ~ 1300 °С | 0.5 °С |
| Термопара | R
| -50 °С ~ 1768.1 °С | 0.5 °С |
| Термопара | S
| -50 °С ~ 1768.1 °С | 0.6 °С |
| Термопара | T
| -270 °С ~ 400 °С | 0.5 °С |
Модули
- Модули мультиплексорные MC3120, МC3132, МC3164, МC3324
- Модуль коммутатора МC3416
- Модуль матричного коммутатора МC3648
- Модуль многофункциональный МC3534
Стандартная комплектация
- Базовый блок
- Шнур питания
- Кабель USB
- Интерфейсный кабель MIX-Separator
- Предохранитель - 4 шт
- CD диск с ПО Ultra Acquire и руководством по эксплуатации
- Краткое руководство по эксплуатации (анг.)
- Модуль измерительный MC3065
Дополнительная комплектация
- MC3534 Модуль коммутации для M300
- MC3324 Модуль мультиплексора для M300
- MC3164 Модуль мультиплексора для M300
- MC3132 Модуль мультиплексора для M300
- MC3120 Модуль мультиплексора для M300
- MC3416 Модуль коммутации для M300
- MC3648 Модуль коммутации для M300
- M3TB64 Распределительный бокс
- M3TB48 Распределительный бокс
- M3TB34 Распределительный бокс
- M3TB32 Распределительный бокс
- M3TB24 Распределительный бокс
- M3TB20 Распределительный бокс
- M3TB16 Распределительный бокс
- M3A2B Переходник
