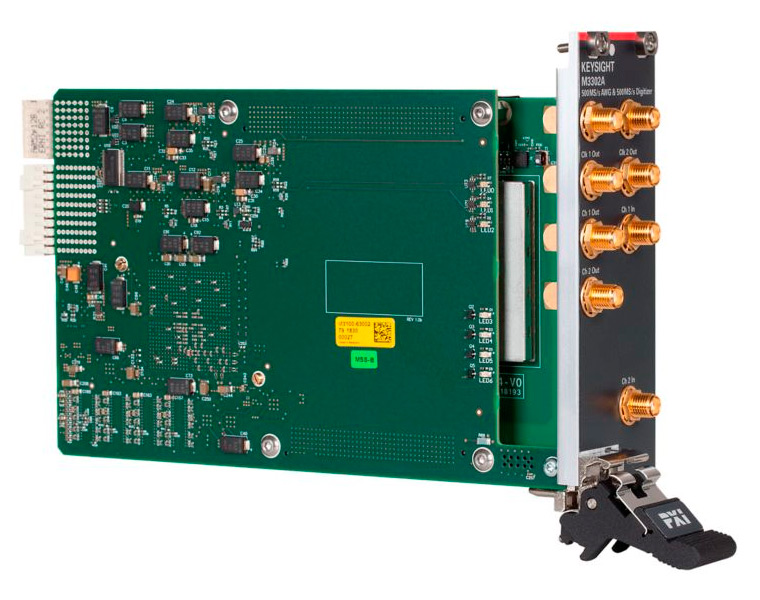

M3302A Комбинированный модуль генератора сигналов произвольной формы и дигитайзера в формате PXIe 500 Мвыб./с, 16/14 бит

  • Цена - по запросу

Генератор/дигитайзер форм-фактора PXIe модели M3302A является идеальным для воздушно-космической обороны, а также для целей общих автоматических испытаний. Общая программируемая логическая интегральная схема (FPGA) обеспечивает задержку между вводом и выводом данных менее 400 нс. Специальные средства программирования в реальном времени, синхронизации между модулями и программные инструменты для графического программирования FPGA расширяют целостные функциональные возможности для обеспечения нескольких решений, в том числе имитация радиолокационных целей в узкополосном диапазоне, эмуляция каналов, радиоэлектронное подавление, BB электроника, разработка и изготовление устройств беспроводной связи, BB и IF приемопередатчики, программно-конфигурируемые приборы и аппаратные средства в контуре управления (HIL).

Области применения

  • Воздушно-космическая оборона.
  • Спутниковые коммуникационные системы.
  • Электронные испытания.
  • Коммуникационные системы.

Функциональные особенности

  • 2-слотовая плата PXIe, обеспечивающая 2 канала для генератора и 2 канала для дигитайзера на общей программируемой логической интегральной схеме (FPGA).
  • Генератор: 500 Мвыб./с, 16 бит, полоса пропускания 200 МГц - включает в себя генерирование волн (синусоидная, треугольная, прямоугольная, постоянного тока), а также возможность амплитудной модуляции.
  • Дигитайзер: 500 Мвыб./с, 14 бит, полоса пропускания 200 МГц - включает в себя сложную систему получения данных с гибким запуском и программируемыми циклами и скоростью передачи пакетных данных.

Рабочие характеристики

  • До 2 Гб встроенной оперативной памяти (~1 Гвыб.).
  • Задержка между вводом и выводом данных менее 400 нс.
  • Графическое представление процесса программирования, обеспечиваемое средой Hardware Virtual Instrument Design Environment (M3601A), обеспечивает программирование в реальном времени, синхронизацию между модулями и принятие решений в реальном времени (M3302A, необходима опция HV1).
  • Среда графической разработки на базе FPGA (KF9000A) упрощает индивидуальную настройку M3302A без помощи программиста FPGA. (M3302A, необходима опция PF1).

Решения

  • Соответствие E6962A Automotive Ethernet.
