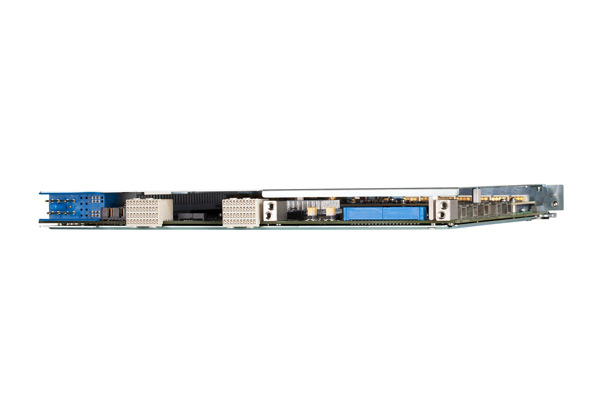

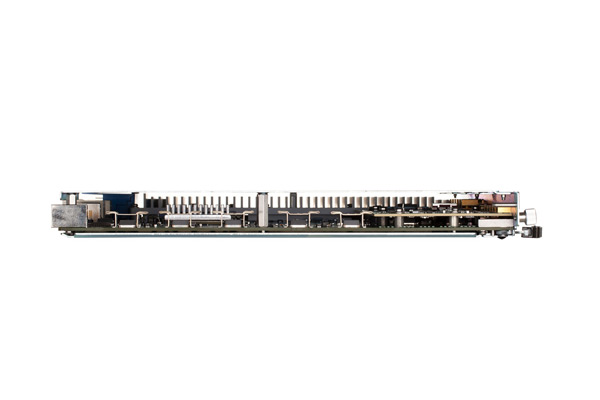

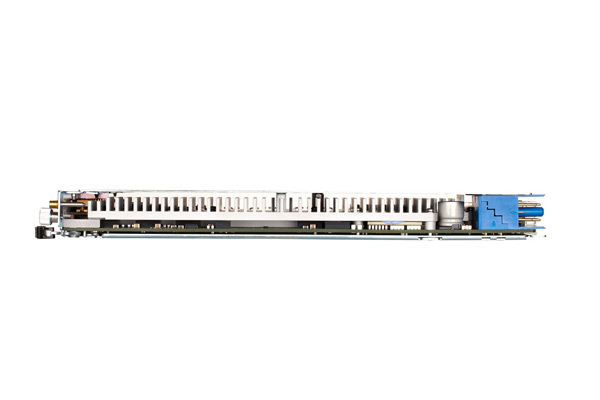

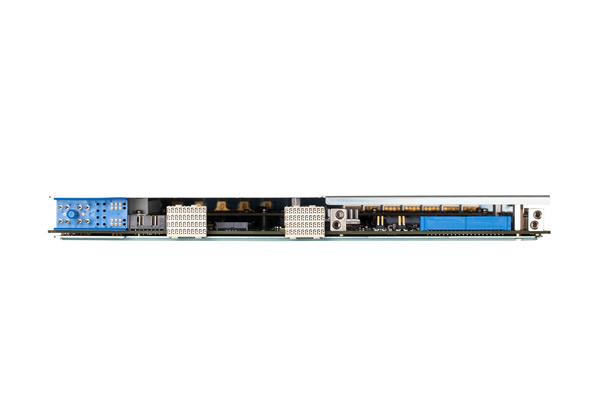

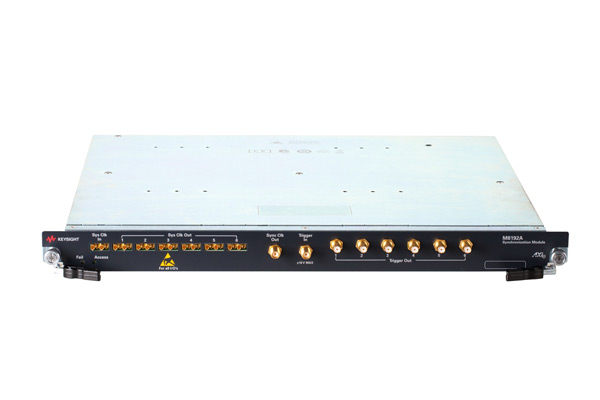

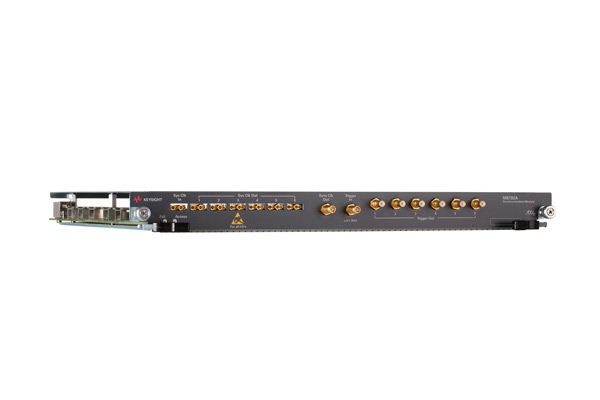

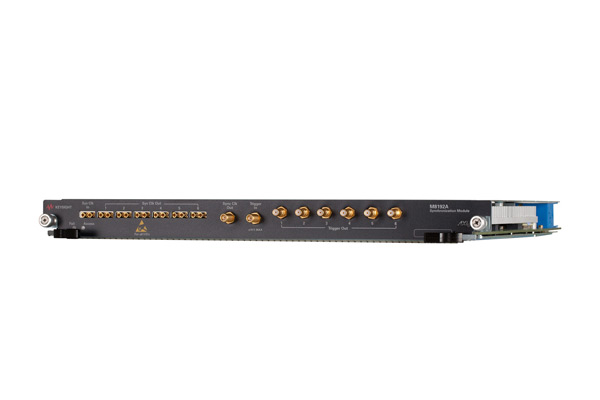

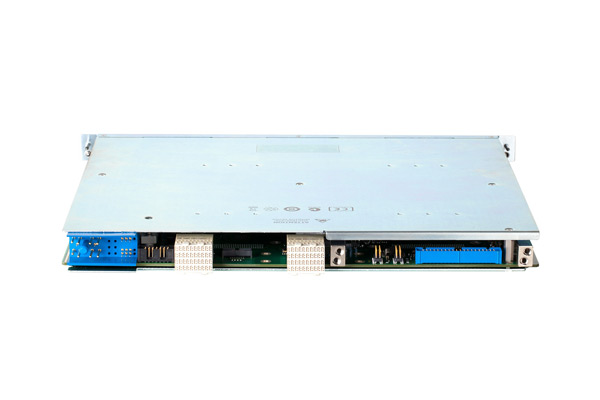

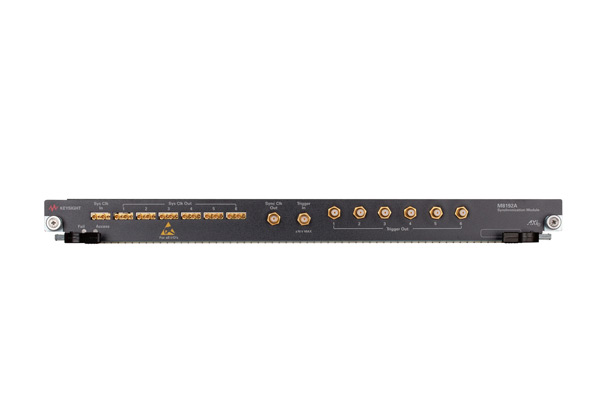

M8192A Модуль многоканальной синхронизации для генератора сигналов M8190A

В процессе комплексных испытаний иногда требуется подача на тестируемые устройства одновременно нескольких сигналов (например, при тестировании систем с несколькими излучателями). Модуль синхронизации Keysight M8192A может устанавливаться в стандартное шасси в формате AXIe и позволяет синхронизировать до 12 каналов генераторов сигналов произвольной формы Keysight M8190A.

Основные области применения

• Многоканальная генерация фазокогерентных I/Q сигналов: до 6 пар I/Q сигналов
• Многоканальная генерация фазокогерентных ВЧ/ПЧ сигналов: до 12 ВЧ/ПЧ сигналов
• Многоканальные приложения последовательной передачи данных
• Физика
• Системы MIMO

Ключевые возможности и технические характеристики

• Синхронизация работы до 6 модулей генераторов сигналов произвольной формы Keysight M8190A или до 12 независимых каналов для создания сложных сценариев сигналов
• Модуль в формате AXIe высотой 1 U для обеспечения высокой плотности каналов
• Прецизионная синхронизация для стабильных измерений
• Один входной сигнал запуска обеспечивает запуск до шести модулей M8190A с детерминированной задержкой
• Воспроизводимость сдвига фазы между любыми двумя каналами: 2 пс, независимо от частоты дискретизации
• Разрешение сдвига фазы между любыми двумя каналами: 50 фс
