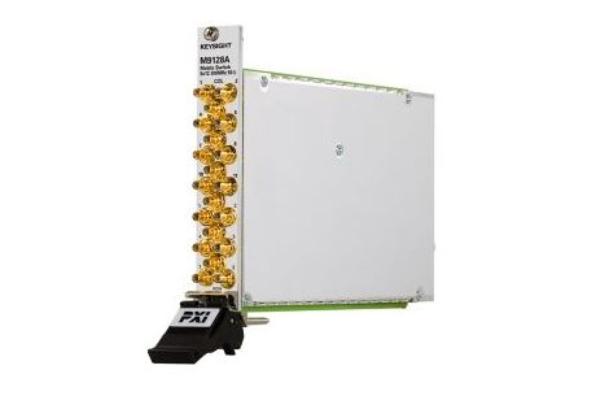

Модуль матричного коммутатора сигналов ВЧ диапазона в формате PXI Keysight M9128A (300 МГц, 8x12, 50 Ом)

Коммутатор Keysight M9128A содержит матрицу коммутации ВЧ сигналов 8х12 в одном модуле в формате PXI. Этот матричный коммутатор используется для одновременной маршрутизации нескольких сигналов в диапазоне до 300 МГц, обеспечивая любую комбинацию коммутации каналов при подключении к нескольким приборам. Разъединители отключают строки, что позволяет улучшить характеристики на высоких частотах. Этот модуль снабжен высокопроизводительной двунаправленной коммутационной матрицей с быстро подключаемыми разъемами SMB с фиксаторами.

Включенные в комплект программные драйверы поддерживают работу в большинстве распространенных сред программирования, в том числе Visual Studio^®, C, C++, C#, Visual Basic, MATLAB^® и LabVIEW™. Кроме того, этот модуль обеспечивает высокоэффективную коммутацию сигналов, а также простоту установки и конфигурирования системы с помощью ПО Keysight Connection Expert и программных панелей управления.

^{Visual Studio является зарегистрированным товарным знаком компании Microsoft Corporation в США и/или других странах.
MATLAB является зарегистрированным товарным знаком компании The Math Works, Inc.
LabView является зарегистрированным товарным знаком компании National Instruments.}

Ключевые возможности и технические характеристики

Области применения

• Маршрутизация сигналов с частотой до 300 МГц для подключения одновременно нескольких точек к нескольким приборам

Функциональные возможности

• Матричный коммутатор с высокой плотностью каналов, 8х12, 50 Ом
• Коммутация сигналов с напряжением до 30 В, силой тока до 0,5 А и мощностью до 10 Вт
• Двунаправленная коммутация с общим заземлением

Основные характеристики

• Высококачественные разъемы SMB
• Отключение строк для улучшения характеристик на высоких частотах
