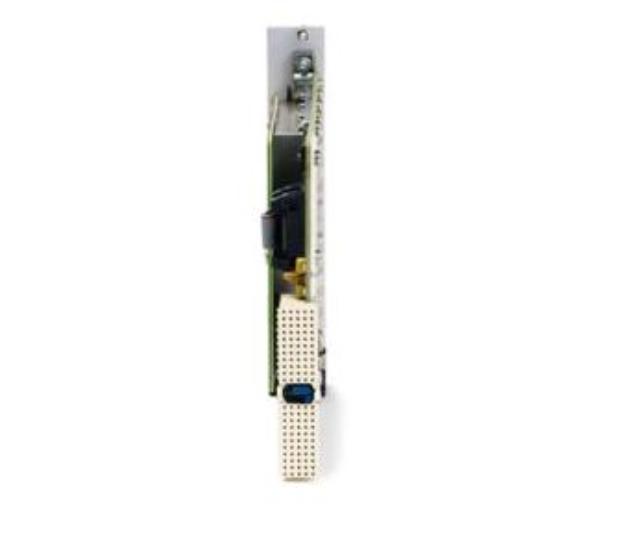

Модуль ВЧ мультиплексора высокой плотности в формате PXI Keysight M9149A (до 3 ГГц, 1x16, 50 Ом)

Модуль M9149A содержит ВЧ мультиплексор 1x16 в одном модуле в формате PXI. Он оснащен входами с сопротивлением 50 Ом и позволяет осуществлять двунаправленную коммутацию сигналов в диапазоне частот до 3 ГГц. Этот модуль обеспечивает низкие значения вносимых потерь и КСВН для сохранения целостности и широкий динамический диапазон ВЧ сигналов при их маршрутизации к измерительному оборудованию. Архитектура каждого тракта тщательно проработана, что позволяет обеспечить воспроизводимость характеристик на высоких частотах. Подключение осуществляется с помощью разъемов SMB с фиксаторами.

Включенные в комплект программные драйверы поддерживают работу в большинстве распространенных сред программирования, в том числе Visual Studio^®, C, C++, C#, Visual Basic, MATLAB^® и LabVIEW™. Кроме того, этот модуль обеспечивает высокоэффективную коммутацию сигналов с высокой плотностью каналов, а также простоту установки и конфигурирования системы с помощью ПО Keysight Connection Expert и программных панелей управления.

^{Visual Studio является зарегистрированным товарным знаком компании Microsoft Corporation в США и/или других странах.
MATLAB является зарегистрированным товарным знаком компании The Math Works, Inc.
LabView является зарегистрированным товарным знаком компании National Instruments.}

Ключевые возможности и технические характеристики

Области применения

• Коммутация ВЧ сигналов с частотой до 3 ГГц при их маршрутизации к измерительному оборудованию

Функциональные возможности

• Модуль ВЧ мультиплексора 1x16, до 3 ГГц, 50 Ом
• Коммутация сигналов с напряжением до 30 В, силой тока до 1 А и мощностью до 10 Вт
• Развязка каналов: 40 дБ на частоте 1 ГГц
• Величина вносимых потерь: 1,3 дБ на частоте 3 ГГц

Основные характеристики

• Высококачественные разъемы SMB
• Низкое значение вносимых потерь и КСВН для обеспечения целостности сигнала
