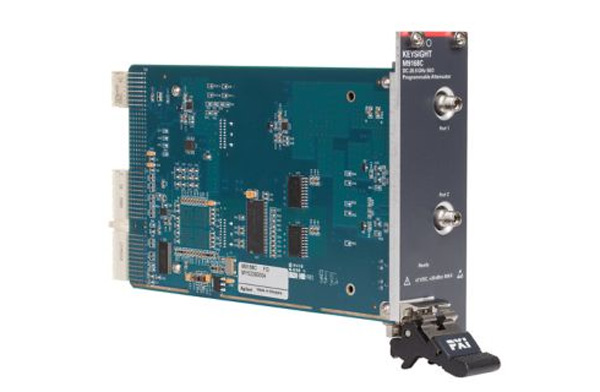

Модуль программируемого ступенчатого аттенюатора в формате PXI M9168C (от 0 до 26,5 ГГц)

Модуль программируемого ступенчатого аттенюатора на базе гибридной платформы PXI Keysight M9168C работает в диапазоне частот от 0 до 26,5 ГГц и обеспечивает повторяемость вносимых потерь не хуже 0,03 дБ для каждой секции в течение всего срока службы (до 5 миллионов циклов). Превосходная точность ослабления в широком диапазоне рабочих температур гарантирует высокую точность измерений.

Ступенчатый аттенюатор M9168C представляет собой модуль преобразования сигнала, позволяющий повысить точность измерений и гибкость ВЧ и СВЧ испытательных систем на базе шины PXI.

Области использования

• Имитация ослабления тракта ВЧ сигнала
• Верификация технических решений
• Тестирование чувствительности ВЧ приемников
• Измерение помех от соседних канала

Функциональные возможности

• Точное управление уровнем мощности ВЧ сигнала

Отличные ВЧ характеристики

• Повторяемость вносимых потерь не хуже 0,03 дБ для каждой секции в течение всего срока службы (до 5 миллионов циклов)
• Широкий диапазон ослабления: от 0 дБ до 101 дБ с шагом 1 дБ, 5 дБ и 10 дБ
• Высокая точность ослабления с неравномерностью ±0,4 дБ на частоте 26,5 ГГц

Основные возможности и технические характеристики

• Повторяемость вносимых потерь не хуже 0,03 дБ в течение всего срока службы (до 5 миллионов циклов)
• Широкий диапазон ослабления: от 0 дБ до 101 дБ с шагом 1 дБ
• Высокая точность и неравномерность ослабления: ±0,4 дБ на частоте 26,5 ГГц
