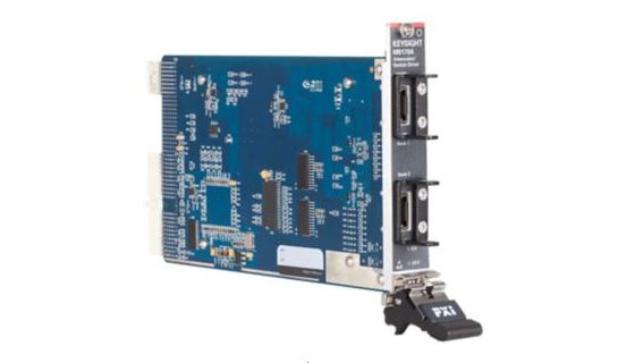

Модуль драйвера аттенюатора/коммутатора в формате PXI Keysight M9170A

Модуль Keysight M9170A представляет собой однослотовый модуль драйвера аттенюатора/коммутатора в формате PXI, обеспечивающий гибкое управление ступенчатыми аттенюаторами и электромеханическими коммутаторами ВЧ и СВЧ диапазона. Модуль совместим с платформой PXI-Hybrid и поставляется в комплекте с полноценной программной передней панелью на базе графического пользовательского интерфейса, которая обеспечивает простоту и удобство управления и запуска.

• Максимально эффективное использование слотов шасси в формате PXI с целью повышения эффективности испытаний
• Гарантированная совместимость по смещению с большинством из представленных на рынке коммутаторов способствует повышению гибкости системы
• Возможность выбора моделей устройств, трактов коммутатора и уровней ослабления
• Интуитивно-понятная конфигурация для всех коммутаторов и аттенюаторов Keysight

Ключевые возможности и технические характеристики

• Возможность управления 12 внешними SPDT коммутаторами, или 4 внешними SP4T/6T коммутаторами, или 12 передаточными коммутаторами, или двумя внешними аттенюаторами
• Двухдиапазонный источник напряжения (5 В и 24 В) и два режима управления для импульсных и непрерывных сигналов
• Программная передняя панель имеет вид динамической приборной панели и обеспечивает управление подключенными аттенюаторами или коммутаторами
• Для подключения модуля драйвера к коммутируемому устройству могут быть дополнительно заказаны интерфейсные кабели «точка-точка»
