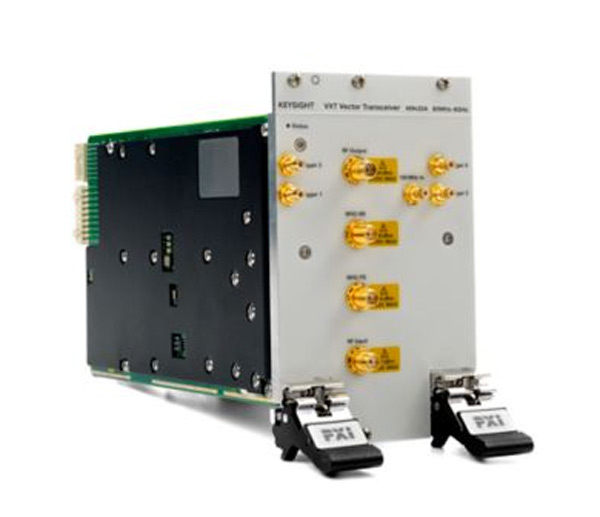

Векторный приемопередатчик VXT в формате PXIe Keysight M9421A

  • Цена - по запросу

0 отзывов / Написать отзыв

Основные возможности и технические характеристики

  • Идеально подходит для тестирования компонентов систем беспроводной связи, усилителей мощности и ВЧ модулей входных каскадов в процессе производства
  • Повышение плотности каналов благодаря возможности размещения до 4 приборов VXT в одном 18-слотовом шасси
  • Возможность использования открытых библиотек испытательных сигналов и стандартных решений
  • Аппаратное повышение скорости измерений за счет использования встроенных ПЛИС
  • Развитое программное обеспечение для измерения коэффициента шума и анализа стандартных сигналов

Технические характеристики

Внесен в Госреестр Да
Опции расширения диапазона частот 3,8 ГГц; 6 ГГц
Уровень производительности ◆◆◆◇◇◇
Выходная мощность на частоте 1 ГГц от -120 дБм до +25 дБм
Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц -113 дБн/Гц
Переключение частоты от 400 мкс до 2 мс
Уровень гармоник на частоте 1 ГГц < -40 дБн
Полоса IQ модуляции, внутренняя/внешняя 160 МГц
Негармонические составляющие на частоте 1 ГГц < -62 дБн
Режим свипирования Список
Режим генератора модулирующих сигналов Воспроизведение сигналов
Программное обеспечение: задачи общего назначения
  • Амплитудная, частотная, фазовая модуляция
  • I/Q сигналы
  • MATLAB
ПО: сотовая/беспроводная связь
  • Bluetooth
  • GSM/EDGE/Evo
  • LTE/ LTE-Advanced FDD and TDD
  • Mobile WiMAX™
  • Short Range Communications
  • TD-SCDMA/HSPA
  • W-CDMA/HSPA+
  • WLAN 802.11a/b/g/j/p/n/ac/ah/ax
  • cdma2000®/1xEV-DO
Программное обеспечение: аудио и видео вещание -
ПО:обнаружение/позиционирование/слежение/навигация -
Объем памяти для воспроизведения сигналов 512 Мвыб.
Частотная модуляция: макс.девиация (несущая 1 ГГц) 100 кГц
Частот. модуляция: полоса частот (девиация 100кГц) 40 кГц
Фазовая модуляция: макс. девиация (норм. полоса) 20 рад
Фазовая модуляция: макс. девиация (широкая полоса) 20 рад
Амплитудная модуляция: максимальная глубина 99%
Амплитудная модуляция: полоса частот 40 кГц
Приложения для систем беспроводной связи
  • 802.16 OFDMA
  • Bluetooth®
  • WLAN (802.11a/b/g/p/j/n/ac/ah/ax)
Приложения общего назначения
  • Аналоговая демодуляция
  • Гибкий анализ цифровой модуляции
  • Измерение коэффициента шума
  • MATLAB
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц -112 дБн/Гц
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц +33 дБм
Максимальная полоса анализа / пропускания 160 МГц
Средний уровень собственных шумов (1 ГГц) -164 дБм/Гц
Запуск
  • Запуск по пачке ВЧ импульсов
  • Запуск по внешнему сигналу
  • Запуск от периодического таймера
  • Video
Модульные Да
Векторные Да
