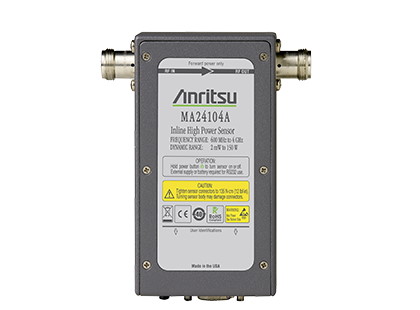

COM/USB-датчик мощности от 600 Мгц до 4,0 ГГц Anritsu MA24104A
Цена - по запросу
- Производитель: Anritsu
- Модель: MA24104A
- Наличие: Нет в наличии
Датчик высокой проходной мощности MA24104A обеспечивает точные измерения средней мощности в частотном диапазоне от 600 МГц до 4,0 ГГц при уровне сигналов от 2 мВт до 150 Вт. Датчик построен по архитектуре “dual path”, которая предоставляет "истинные СКВ" измерения по всему частотному и динамическому диапазону, позволяя пользователям проводить высокоточные измерения средней мощности как для гармонических, так и для многочастотных и цифровых модулированных сигналов, таких как: GSM/EDGE, CDMA/EV-DO,WCDMA/HSDPA, WiMAX и TD-SCDMA. Наличие микроконтроллера наряду со схемами формирования сигнала, АЦП и источником питания в датчике делает его полноценным миниатюрным измерителем мощности.
Программа для ПК "Anritsu Power Meter", запускаемая под Microsoft Windows™, может использоваться для управления и выполнения операций датчиком.

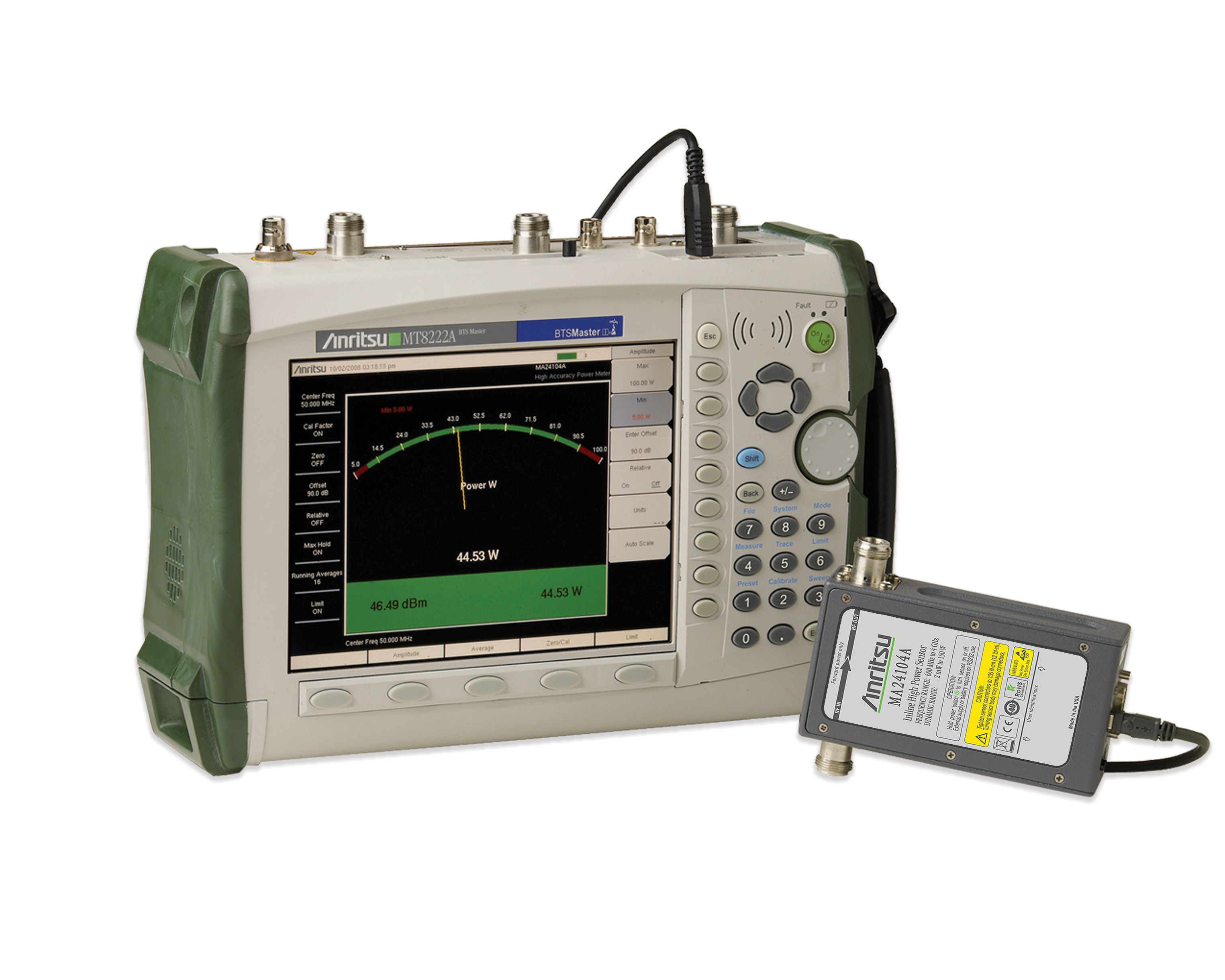

К приборам, поддерживающим USB, датчик легко подключается через кабель "USB A/USB mini-B". Такими приборами являются: Spectrum Master (MS2721B/MS2723B/MS2724B, MS2717B/MS2718B/MS2719B), BTS Master (MT8222A) и VNA Master (MS2024A/MS2026A/MS2034A/MS2036A).
К приборам с последовательным интерфейсом, кроме кабеля RS-232, требуется подключение внешнего источника постоянного напряжения. Таковыми приборами, содержащими интерфейс RS-232, являются: Site Master (S331D/S332D), Spectrum Master (MS2711D) и Cell Master (MT8212B). Вместо внешнего источника постоянного напряжения возможно использовать 3 батарейки типа "AA".
Высокоточный измеритель мощности (опция 19) является программной опцией, которая даёт возможность желаемый прибор связать с датчиком мощности.
Свойства и преимущества:
| Свойства | Преимущества |
| Широкий частотный диапазон (от 600 МГц до 4,0 ГГц) | Покрывает все основные диапазоны связи, такие как: WLL, GSM/EDGE, CDMA/EV-DO, WCDMA/HSDPA, WiMAX и TD-SCDMA |
| Датчик проходной мощности обладает широчайшим динамическим диапазоном в своем классе | Устраняет необходимость в датчиках мощности, измеряющих малые уровни |
| "Истинные СКВ" измерения до 150 Вт | Позволяет проводить точные измерения модулированной мощности |
| Автономное, низкостоимостное, "Plug and Play" устройство | Не требуются дополнительные элементы и держатели элементов |
| Совместим с MA24106A, MA24106A, MA 24106 A, USB датчик мощности, USB-датчик мощности, измеритель мощности, измеритель мощности до 6 ГГц, купить, цена, ремонтпортативными приборами Anritsu | Нет необходимости привязываться к определенному базовому блоку |
| Выдерживает высокую мощность | Идеальный для измерений сигналов с высоким коэффициентом амплитуды |
| Исключена необходимость в 1 мВт калибровке | Уменьшает время тестирования и обслуживания |
| Работает при запитке от USB-порта, внешнего AC/DC-адаптера или трех батарей типа "AA" | Предоставляет гибкость использования |
Характеристики:
| Модель | Датчик высокой проходной мощности |
| Частотный диапазон | 600 МГц ... 4,0 ГГц |
| Динамический диапазон | от 2 мВт до 150 Вт (от +3 дБм до 51,76 дБм) |
| Обратные потери по входу | > 29,5 дБ при 600 Мгц < f < 3,0 ГГц > 26,5 дБ при 3,0 ГГц < f < 4,0 ГГц |
| Погрешность измерения | < 3,8% |
| Тип ВЧ-разъемов | N(f) |
