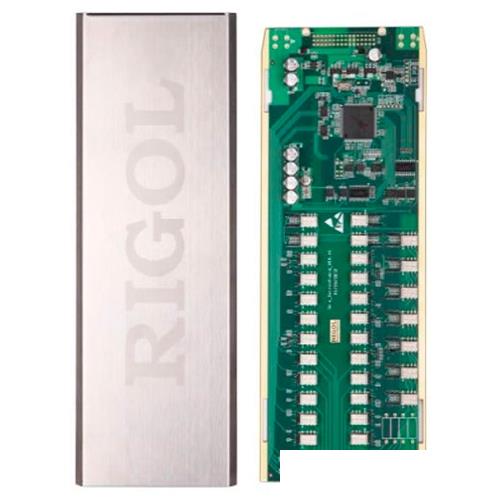

MC3324 Модуль мультиплексора для M300 Актаком
85 272 руб.
- Производитель: Aktakom
- Модель: MC3324
- Наличие: 1
- Готов к отгрузке: 26 декабря 2024
Описание модуля мультиплексора MC3324:
МС3324 – это 24-канальный мультиплексор смешанного типа. Он имеет 20 двухпроводных каналов напряжения и 4 канала тока. Каналы с 1 по 20 являются каналами напряжения. Они разделены на две группы, в каждой по 10 двухпроводных каналов (HI и LO). Данные каналы можно использовать при двух- и четырехпроводной схемах измерения. При проведении измерения сопротивления по четырехпроводной схеме прибором автоматически сочетаются в пару канал n и канал n+10. Внешняя соединительная коробка для данного модуля имеет клемму опорного спая термопары. Каналы с 21 по 24 являются каналами тока (структура показана на рис. ниже). Их можно использовать для измерений величин постоянного и переменного тока.
Технические характеристики
| Параметр | Значение |
| Основные характеристики | |
| Тип модуля | мультиплексор |
| Максимальное количество каналов | 24 |
| Конфигурация | два 2 (HI и LO) х 10 по напряжению и 2 (HI и LO) х 4 |
| Схема измерения | 2-х и 4-х проводная |
| Скорость сканирования | 60 кан./сек |
| Скорость включения/выключения | 200 кан./сек |
| Возможность соединения с измерительным модулем MC3065 | нет |
| Максимальные входные характеристики | |
| Напряжение (DC, AC) | 300 Вскз. |
| Сила тока (DC, AC) | 1 Аскз. |
| Мощность | 50 ВА |
| Изоляция (между каналами, между каналом и землей) (DC, AC) | 300 Вскз. |
| Параметры постоянного напряжения | |
| Смещение напряжения | 5 мкВ |
| Начальное сопротивление при замыкании канала | <1 Ом |
| Экранирование (между каналами, между каналом и землей) | >10 ГОм |
| Параметры переменного напряжения | |
| Полоса | 1 МГц |
| Перекрестные помехи между каналами (50 Ом) | -45 дБ |
| LO | 100 пФ |
| земля | 200 пФ |
| Прочие характеристики | |
| Точность холодного спая термопары (типовое) | 0,8 °С |
| Срок службы переключателя (без нагрузки) (типовое) | 100 М |
| Срок службы переключателя (при номинальной нагрузке) (типовое) | 100 К |
| Рабочая температура | 0 °С ~ 55 °С |
Комплектация
| № | Наименование | Количество |
| 1 | Модуль мультиплексора MC3324 | 1 |
