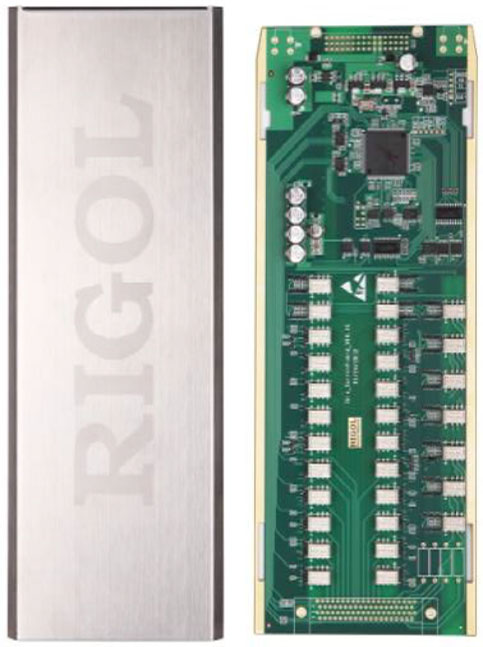

Модуль мультиплексора для M300 Rigol MC3324

Тип модуля - мультиплексор смешанногог типа. Макс.количество каналов - 24. Конфигурация: 2 (HI и LO) х10 для напряжения и 4 токовых канала. Схема измерения: 2-х и 4-х проводная. Скорость сканирования 60 кан./сек. Скорость включения/выключения 200 кан/сек. Макс. входное напряжение (DC, AC) 300 Вскз. Макс. сила тока (DC, AC) 1 Аскз. Макс. мощность 50 ВА. Полоса AC - 1 МГц.

Расширенное описание

МС3324 – это 24-канальный мультиплексор смешанного типа. Он имеет 20 двухпроводных каналов напряжения и 4 канала тока. Каналы с 1 по 20 являются каналами напряжения. Они разделены на две группы, в каждой по 10 двухпроводных каналов (HI и LO). Данные каналы можно использовать при двух- и четырехпроводной схемах измерения. При проведении измерения сопротивления по четырехпроводной схеме прибором автоматически сочетаются в пару канал n и канал n+10. Внешняя соединительная коробка для данного модуля имеет клемму опорного спая термопары. Каналы с 21 по 24 являются каналами тока (структура показана на рис. ниже). Их можно использовать для измерений величин постоянного и переменного тока.

Основные характеристики

• Тип модуля - мультиплексор
• Максимальное количество каналов - 24.
• Конфигурация: два 2 (HI и LO) х 10 по напряжению и 2 (HI и LO) х 4.

• Схема измерения: 2-х и 4-х проводная.
• Скорость сканирования 60 кан./сек.
• Скорость включения/выключения 200 кан/сек.
• Возможность соединения с измерительным модулем MC3065 - нет

Максимальные входные характеристики

• Напряжение (DC, AC) 300 Вскз.
• Сила тока (DC, AC) 1 Аскз.
• Мощность 50 ВА.
• Изоляция (между каналами, между каналом и землей) (DC, AC) 300 Вскз.

Параметры постоянного напряжения

• Смещение напряжения 5 мкВ
• Начальное сопротивление при замыкании канала <1 Ом
• Экранирование (между каналами, между каналом и землей) >10 ГОм

Параметры переменного напряжения

• Полоса 1 МГц.
• Перекрестные помехи между каналами (50 Ом) -45 дБ
• Емкость HI - LO <100 пФ
• Емкость LO - земля <200 пФ

Прочие характеристики

• Точность холодного спая термопары (типовое) 0,8 °С
• Срок службы переключателя (без нагрузки) (типовое) 100 М
• Срок службы переключателя (при номинальной нагрузке) (типовое) 100 К
• Рабочая температура 0 °С ~ 55 °С

Дополнительная комплектация

• M3TB24 Распределительный бокс
