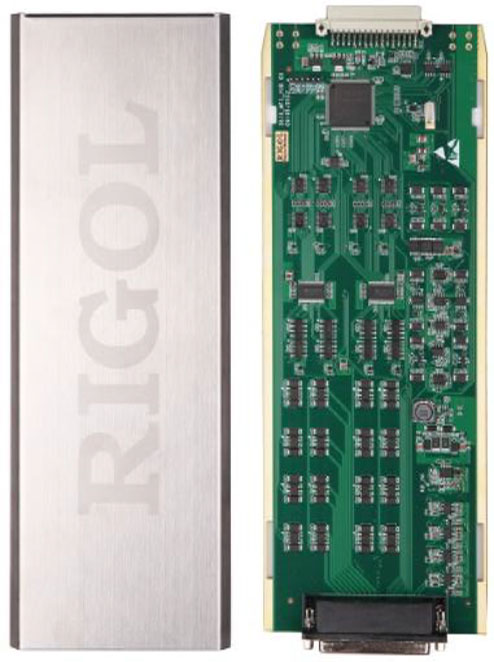

Модуль многофункциональный для M300 Rigol MC3534
120 615 руб.
Последняя цена (на момент наличия)
- Производитель: Rigol
- Модель: MC3534
- Наличие: По запросу
Многофункциональный модуль для системы сбора и хранения данных M300. Данный модуль имеет четыре 8-разрядных канала цифровой вход/выход (DIO), четыре 32-разрядных канала счетчика (ТОТ) и четыре канала аналогового выхода (DAC).
Расширенное описание
Многофункциональный модуль для системы сбора и хранения данных M300. Данный модуль имеет четыре 8-разрядных канала цифровой вход/выход (DIO), четыре 32-разрядных канала счетчика (ТОТ) и четыре канала аналогового выхода (DAC).
Основные характеристики
| Цифровые входы/выходы (DIO) | |||||
| Порт 1,2,3,4 | 8 бит, вход или выход, не экранированный | ||||
| Режим | Vвх (L) | Vвх (H) | Vвых (L) | Vвых (H) | Vвх (H) Мax |
| TTL | <0.8 В | >2.0В | <0.2 В @Iout=-500 мA | >4.8 В@Iout=1 мA | <42В, поднятие из-за внешней утечки незамкнутой цепи |
| 5В CМOS | <1.5 В | >3.5В | <0.2 В @Iout=-500 мA | >4.8 В@Iout=1 мA | |
| 3.3В CМOS | <1.0 В | >2.3В | <0.2 В @Iout=-500 мA | >3.15 В@Iout=1 мA | |
| 2.5В CМOS | <0.75 В | >1.75В | <0.2 В @Iout=-500 мA | >2.35 В@Iout=1 мA | |
| Определяемый пользователем | Порог - 0.3 В | Порог + 0.3 В | <0.2 В @Iout=-500 мA | >(LeВel-0.2 В)@Iout=1 мA | |
| Сигнализация | Возможно провести сравнение и экранирование в в соответствии с показателями или не опираясь на показатели | Возможно сравнение и экранир. по показателям или без них | |||
| Дискретизация | 4 мс | 4 мс | |||
| Скорость чтения | 100 раз/сек | 100 раз/сек | |||
| Вход счетчика TOT | |||||
| Высокоскоростные каналы (TOT1, TOT2) | Каналы с обычной скоростью (TOT3, TOT4) | ||||
| Максимальное значение счетчика | 232-1 | 232-1 | |||
| Вход счетчика | Максимальный 10 МГц, повышение и понижение сигнала, редактируемый | Максимальный 100 кГц, повышение и понижение сигнала, редактируемый | |||
| Уровень сигнала | CМOS 3.3В, 5В
| 1 Вп-п ~ 42 Вп-п
смещение:-12В ~ +12В | |||
| Пороговая величина | Внутренняя предварительная установка CМOS 3.3V | -12В ~ +12В, редактируемый | |||
| Вход стробирования | CМOS 3.3В-Hi, CМOS 3.3В-Lo или отсутствует.
Макс. допустимое 5 В | CМOS 3.3В-Hi, CМOS 3.3В-Lo или отсутствует Макс. допустимое 5 В | |||
| Обнуление счетчика | Ручное или чтение/обнуление | Ручное или чтение/обнуление | |||
| Скорость чтения | 100 раз/сек | 100 раз/сек | |||
| Аналоговый выход напряжения DAC | |||||
| DAC 1,2,3,4 | ±12 В не экранированное (определяется заземлением) | ||||
| Разрешение | 1 мB | ||||
| Выходной ток | Максимальное 10мA, не ограничено для пяти разъемов (20 DAC канала) | ||||
| Установление времени | 1 мс до 0.01% от выхода | ||||
| Точность (1 год ±5°С) | 0.25%+20 мВ | ||||
| Температурный коэффициент | ±(0.015%+1мВ)/°С | ||||
Дополнительная комплектация
- M3TB34 Распределительный бокс
