Модуль коммутации для M300 Rigol MC3648

Двухпроводный матричный коммутатор. Соединение нескольких коммутаторов (до 160 точек пересечения). Конфигурация: 4х8 (однополюсный) . Скорость включения/выключения 200 кан/сек. Макс. входное напряжение (DC, AC) 300 Вскз. Макс. сила тока (DC, AC) 1 Аскз. Макс. мощность 50 ВА. Полоса AC - 1 МГц.

Расширенное описание

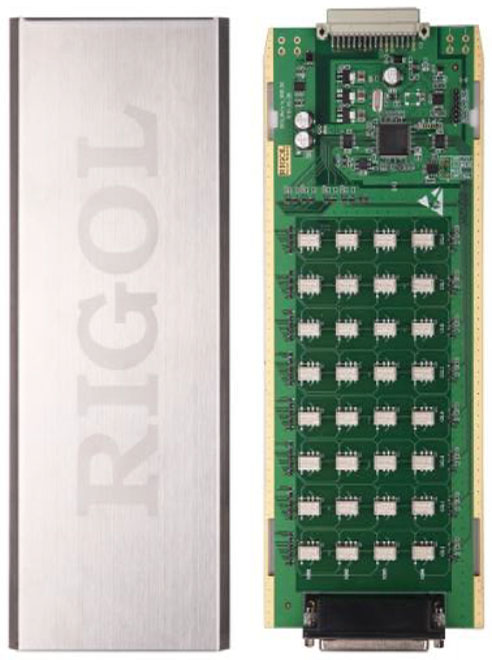

Модуль МС3648 для системы сбора и хранения данных M300 имеет матричную компоновку 4х8 с 32 двухпроводными точками пересечения. Реле, расположенные в каждой точке пересечения, имеют уникальный номер, отражающий ряд и столбец. Например, номер 24 канала означает, что реле расположено на пересечении 2-ой строки и 4-го столбца. Данный модуль не соединяется с цифровым мультиметром. Можно одновременно замыкать несколько каналов и одновременно соединять несколько входов с несколькими выходами.

Основные характеристики

• Тип модуля - двухпроводный матричный коммутатор
• Максимальное количество каналов - 32
• Возможность соединения нескольких коммутаторов (до 160 точек пересечения).
• Конфигурация: 4х8

• Схема измерения: 2-х проводная.
• Скорость включения/выключения 200 кан/сек.
• Возможность соединения с измерительным модулем MC3065 - нет

Максимальные входные характеристики

• Напряжение (DC, AC) 300 Вскз.
• Сила тока (DC, AC) 1 Аскз.
• Мощность 50 ВА.
• Изоляция (между каналами, между каналом и землей) (DC, AC) 300 Вскз.

Параметры постоянного напряжения

• Смещение напряжения 5 мкВ
• Начальное сопротивление при замыкании канала <1 Ом
• Экранирование (между каналами, между каналом и землей) >10 ГОм

Параметры переменного напряжения

• Полоса 1 МГц.
• Перекрестные помехи между каналами -18 дБ
• Емкость HI - LO 100 пФ
• Емкость LO - земля 200 пФ

Прочие характеристики

• Точность холодного спая термопары (типовое) 0,8 °С
• Срок службы переключателя (без нагрузки) (типовое) 100 М
• Срок службы переключателя (при номинальной нагрузке) (типовое) 100 К
• Рабочая температура 0 °С ~ 55 °С

Дополнительная комплектация

• M3TB48 Распределительный бокс
