Генератор сигналов произвольной формы Rigol MDG70004 (DG70004)
Цена - по запросу
- Производитель: Rigol
- Модель: MDG70004 (DG70004)
- Наличие: Нет в наличии

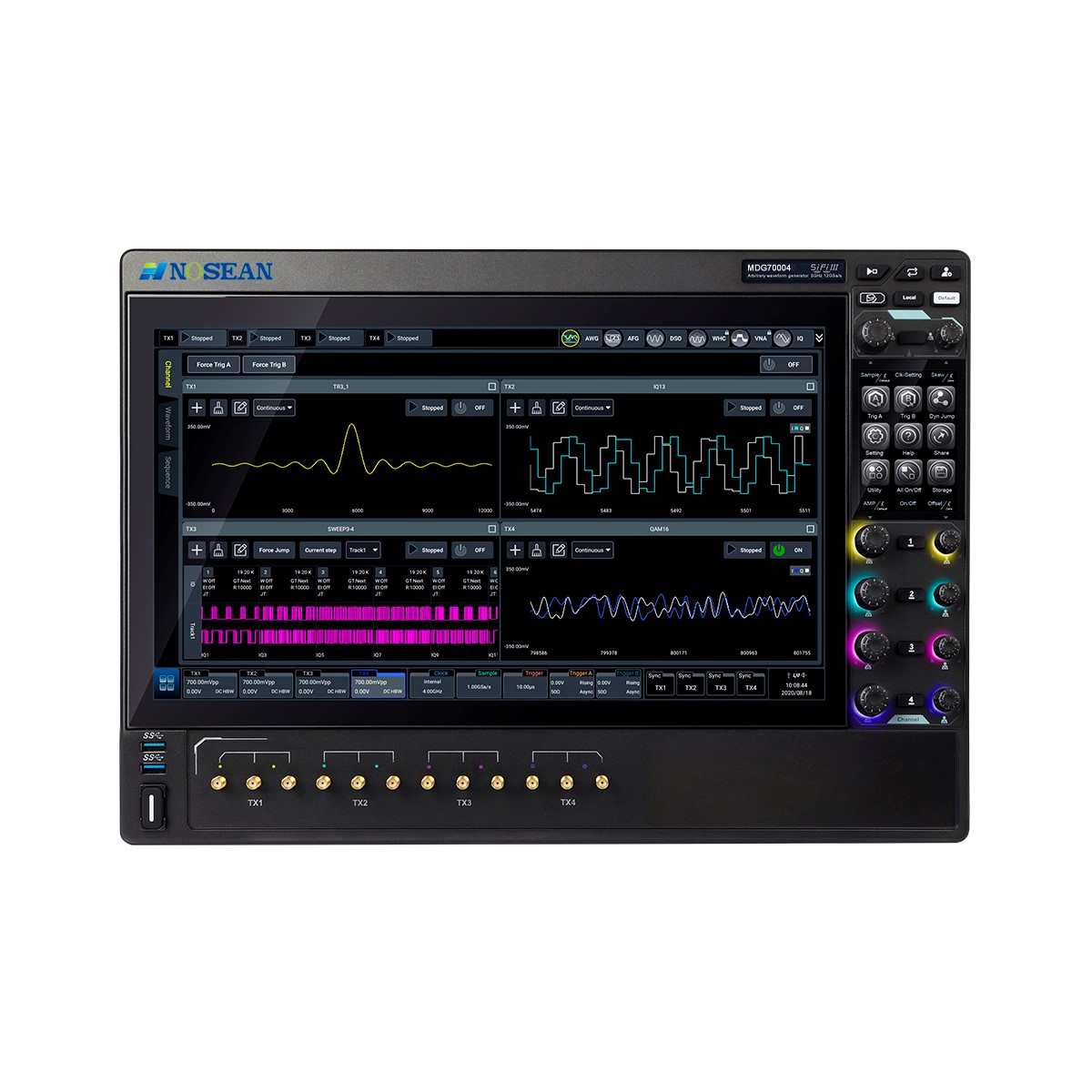

Nosean MDG70004 – это высокопроизводительный генератор сигналов произвольной формы с максимальной частотой дискретизации до 12 Гвыб/с, аналоговой полосой пропускания до 5 ГГц, разрешением по вертикали 16 бит и длиной сигнала произвольной формы до 1,5 Гточек и большим динамическим диапазоном.
Генератор сигналов Nosean MDG70004 предоставляет пользователям возможность формирования широкополосных и чистых сигналов, а также их последовательностей и предназначен для решения задач, требующих высокую точность воспроизведения сигнала.

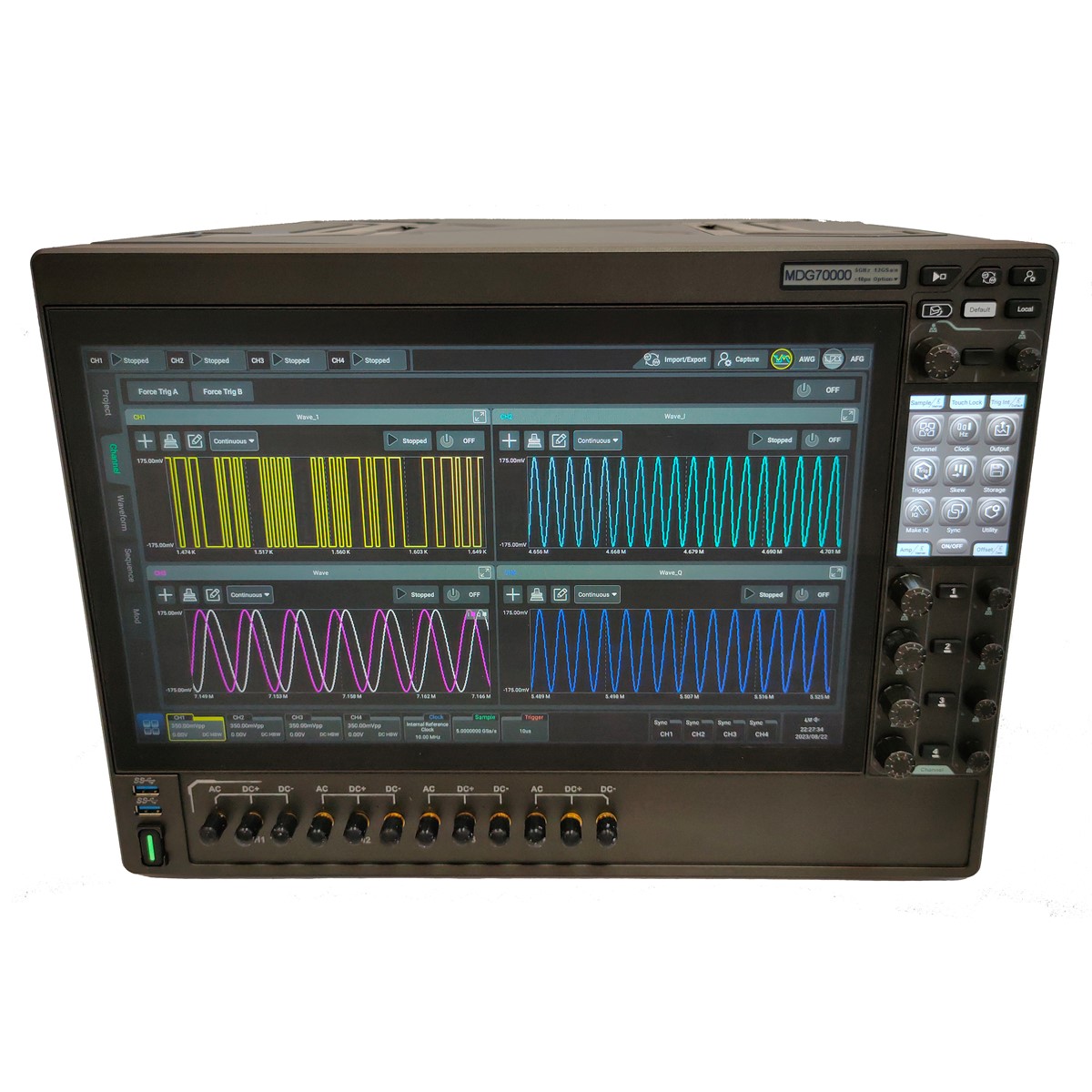

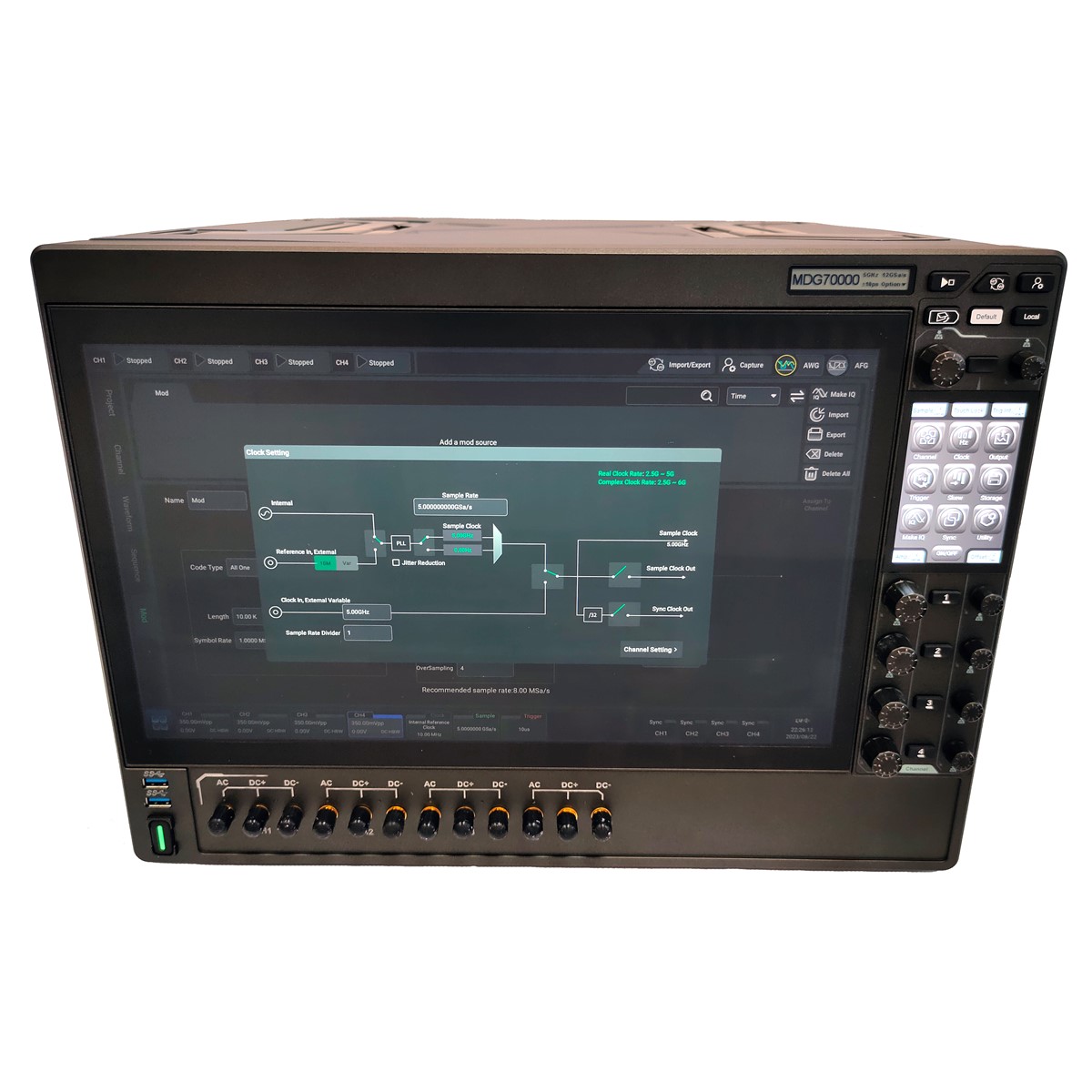

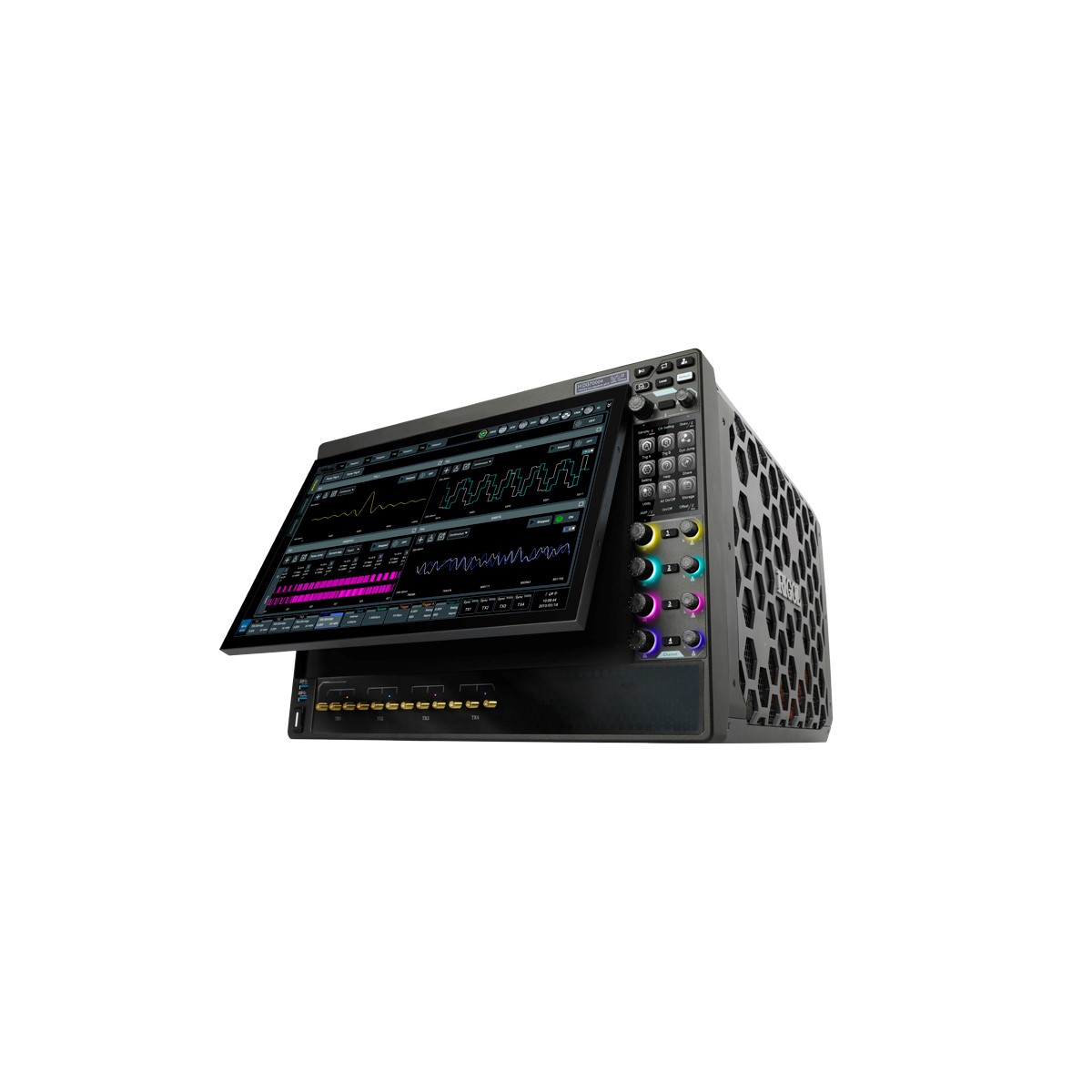

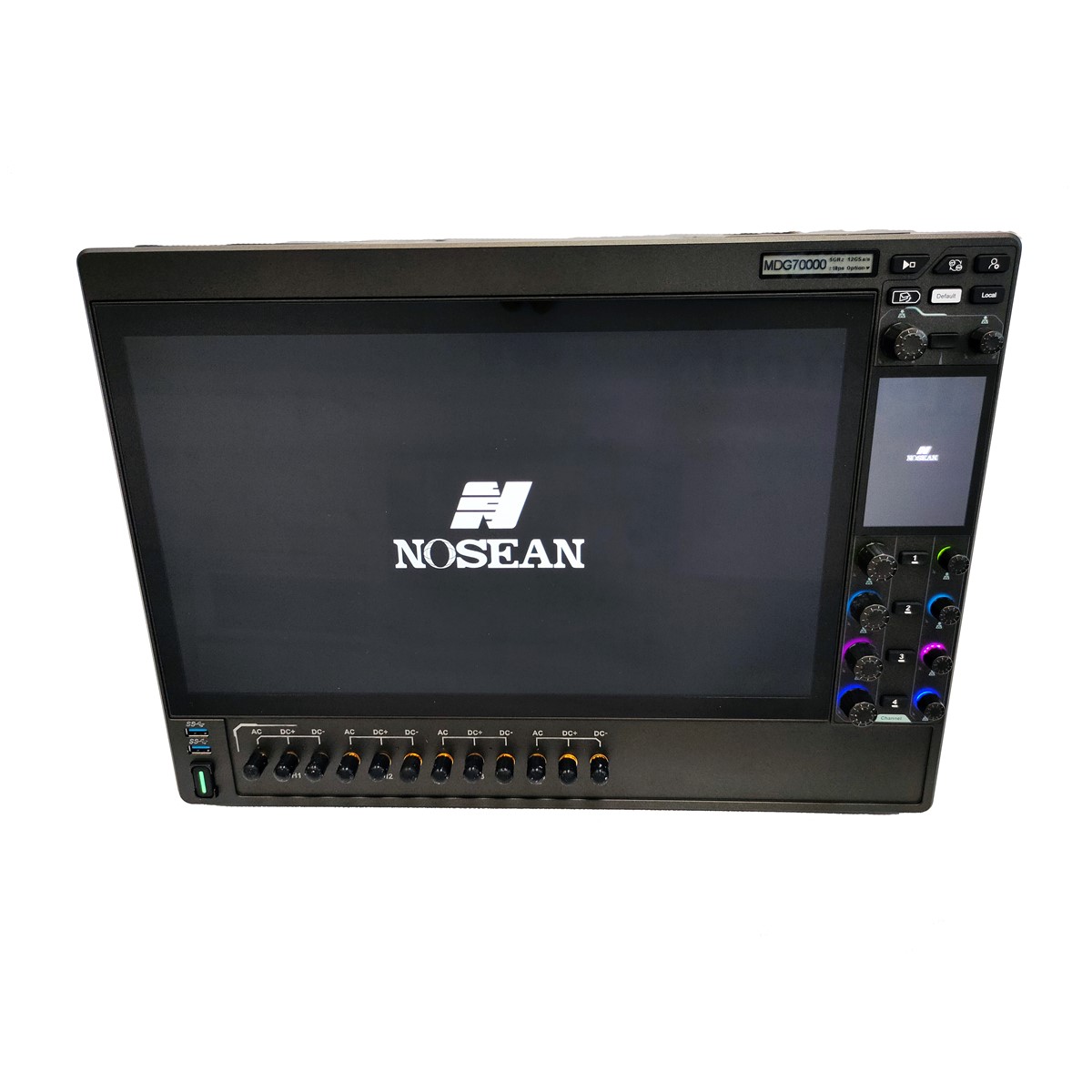

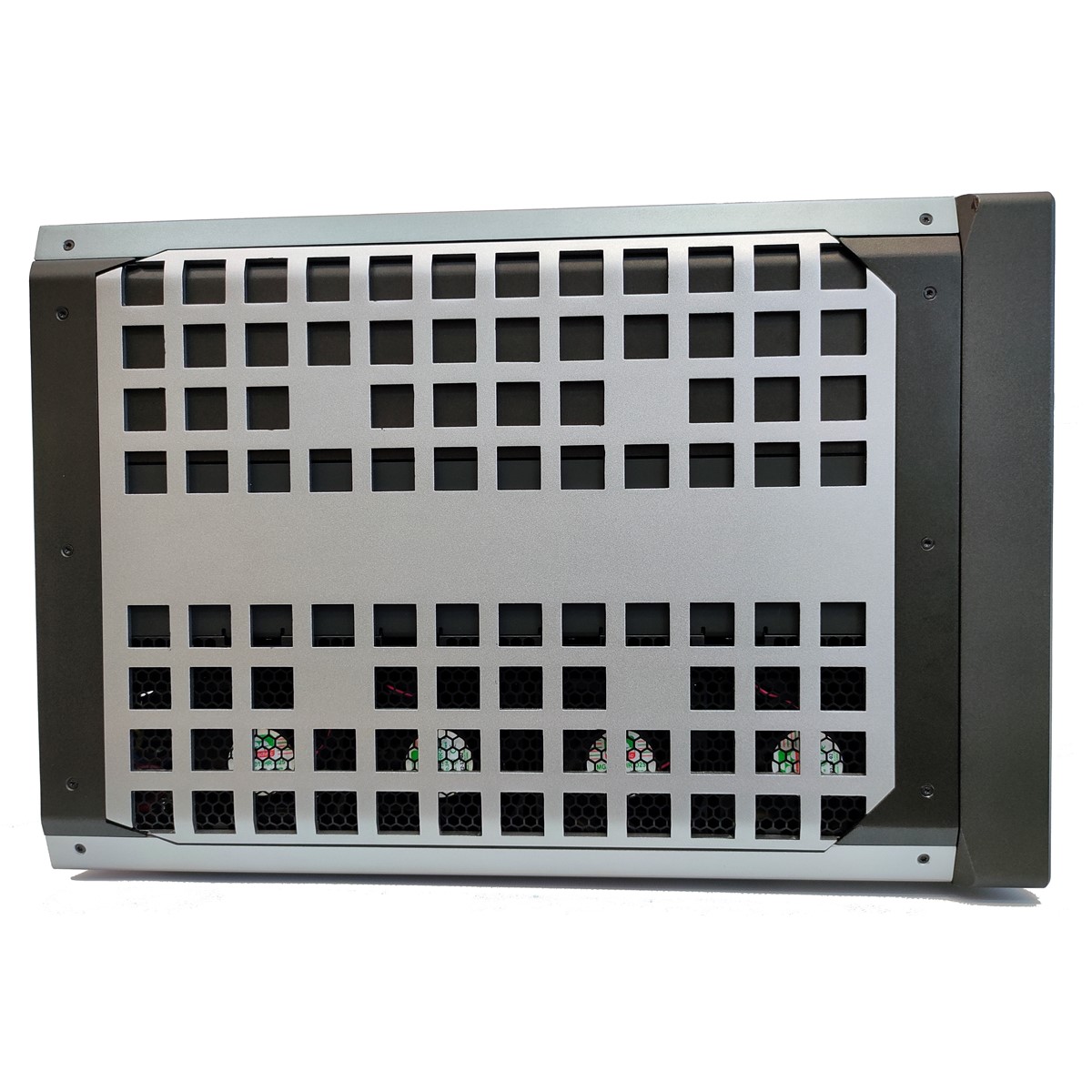

Генератор сигналов Nosean серии MDG70000 выполнен в моноблочном корпусе настольного исполнения и имеет 15,6-дюймовый сенсорный экран с изменяемым углом наклона.
Особенности и преимущества
- Частота дискретизации генератора: до 5 Гвыб/с (до 12 Гвыб/с при интерполяции)

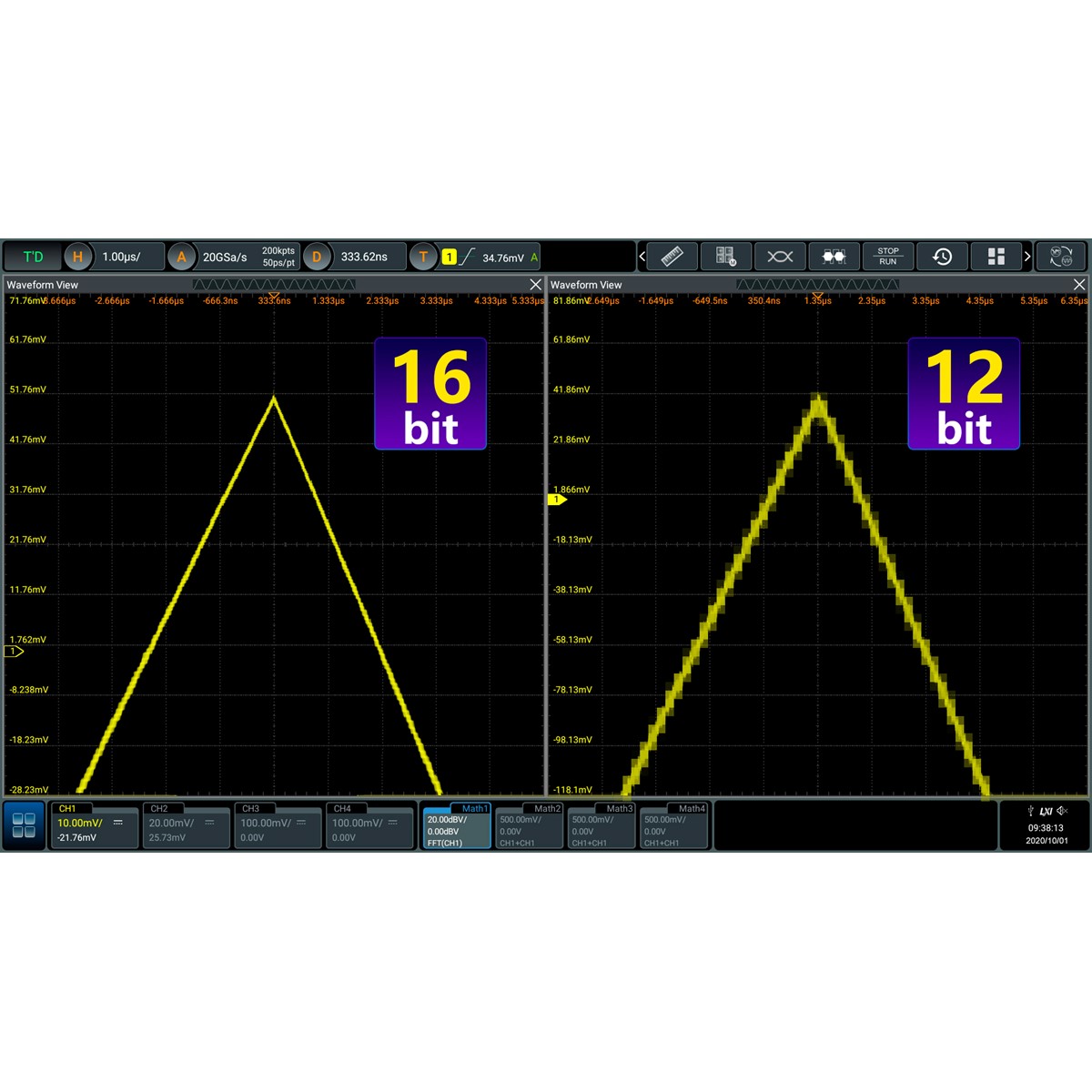

- Вертикальное разрешение: 16 бит
- Глубина памяти: до 1,5 млрд. точек на каждый канал
- 4 синхронизированных канала в одном приборе

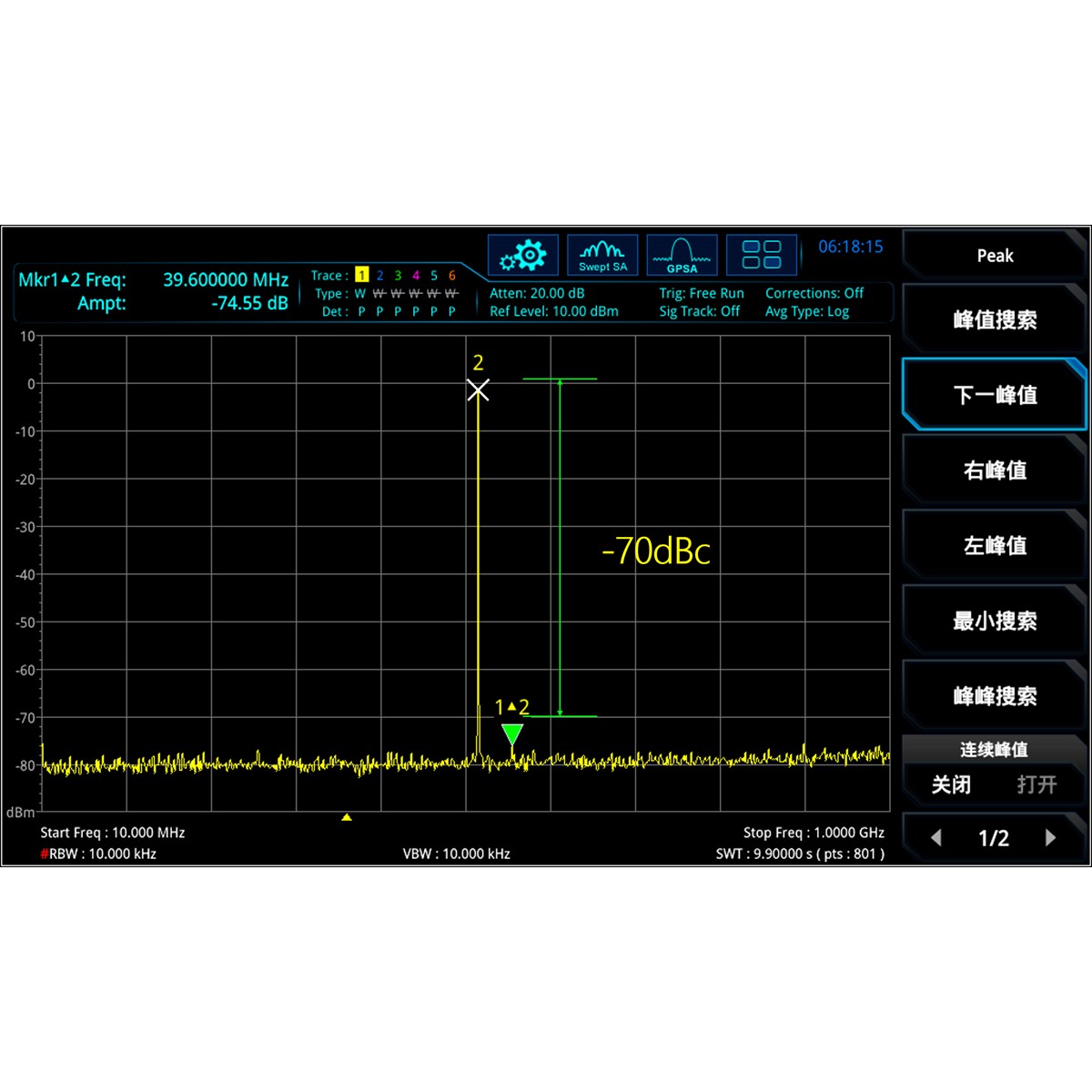

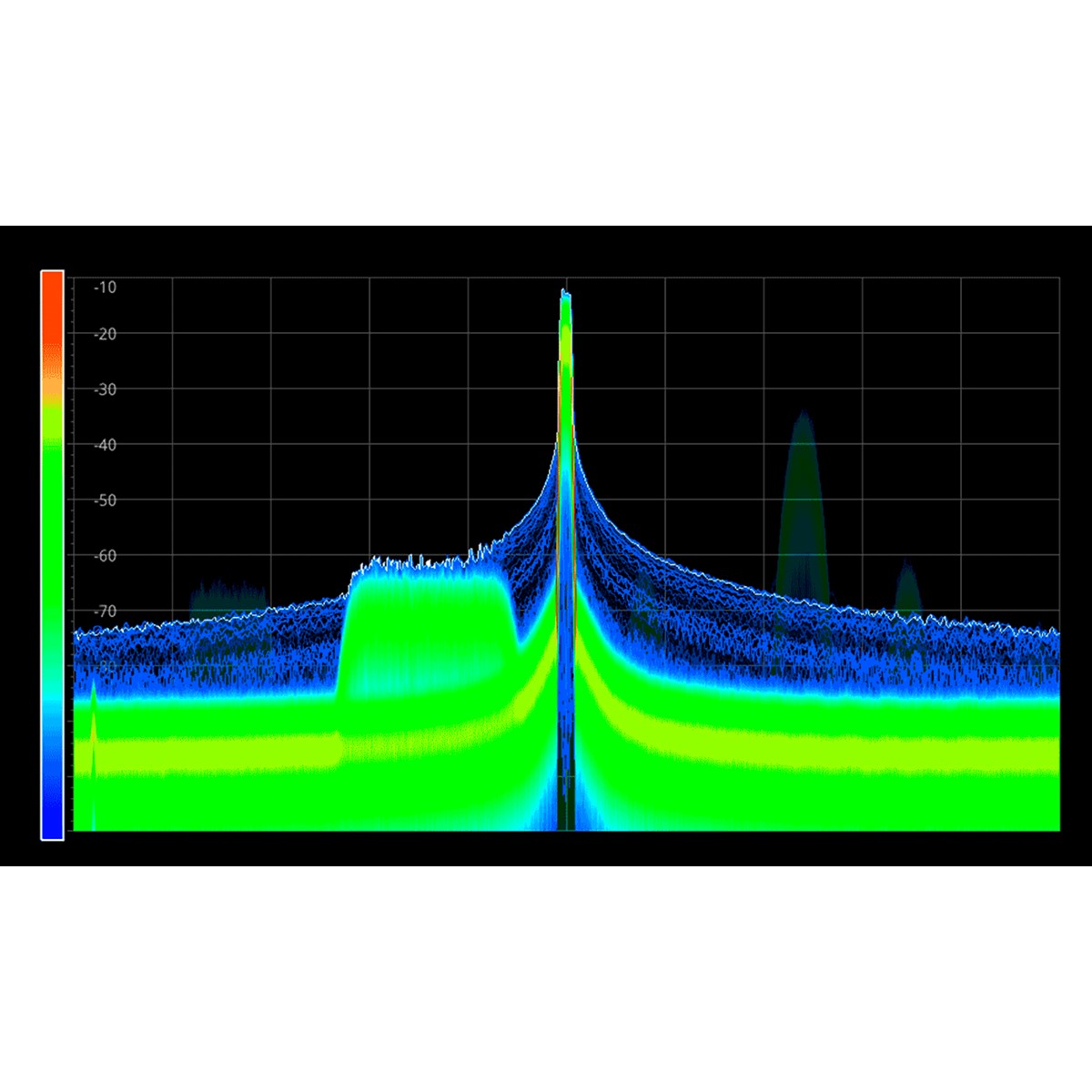

- Динамический диапазон, свободный от паразитных составляющих: -70 дБс

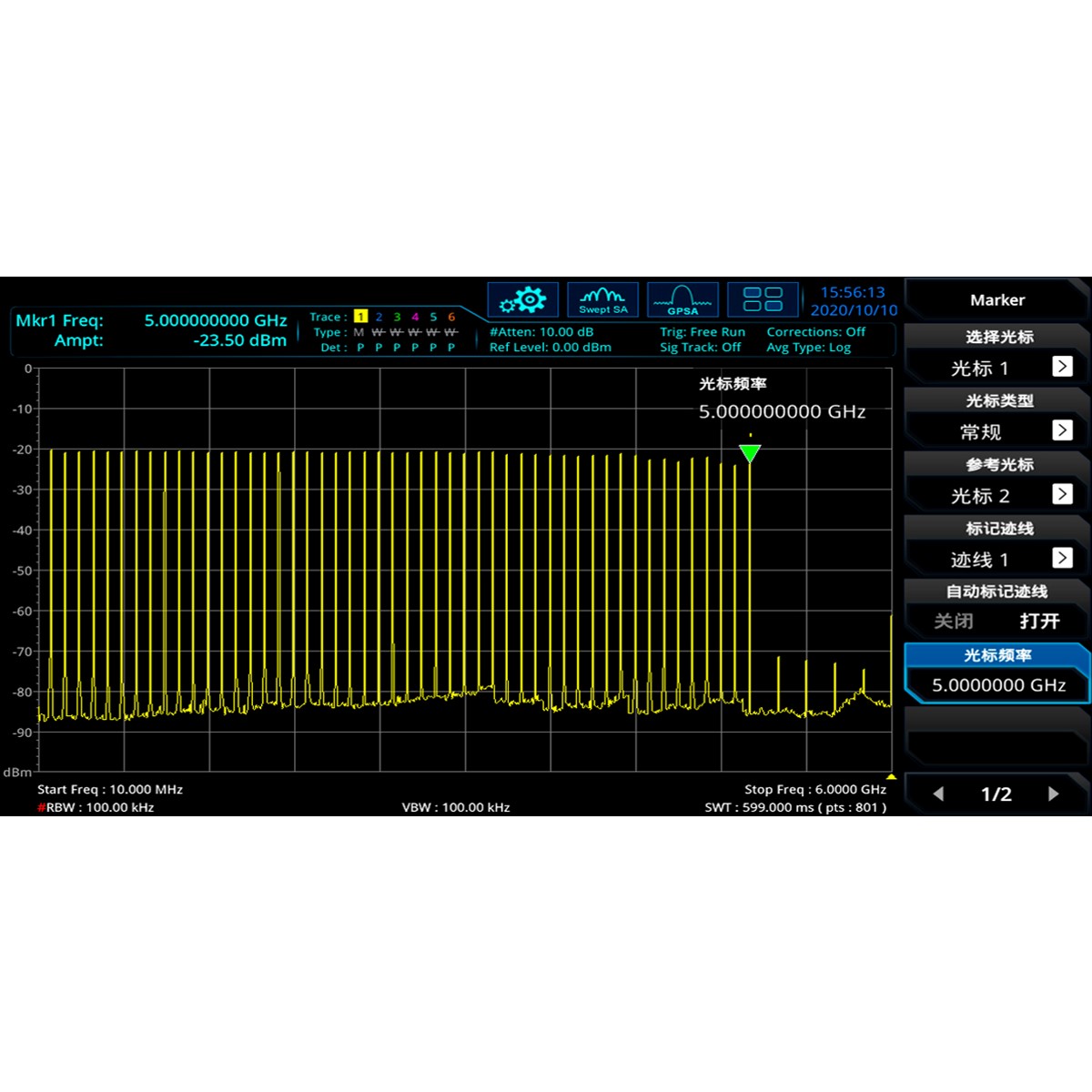

- Прямой синтез несущей сигналов: до 5 ГГц

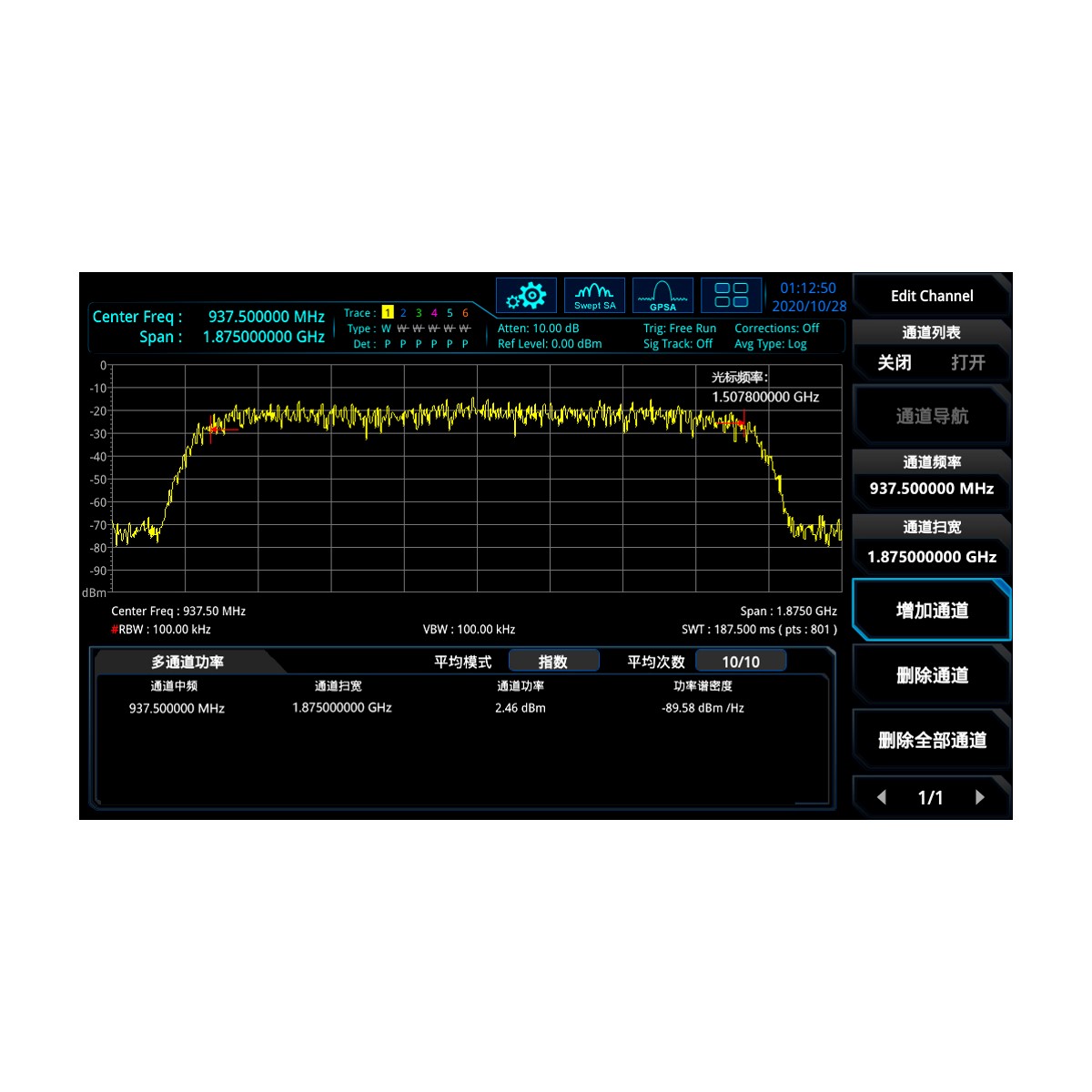

- Максимальная полоса модуляции: до 1,5 ГГц
- Суммарный джиттер: ниже 10 пс пик-пик, случайный джиттер: ниже 350 фс скз
- Настраиваемая частота дискретизации: от 100 выб/с до 12 Гвыб/с
- Многоканальная синхронизация, в том числе между приборами
- Синхронизация с высокой точностью с межканальной повторяемостью: ниже 10 пс

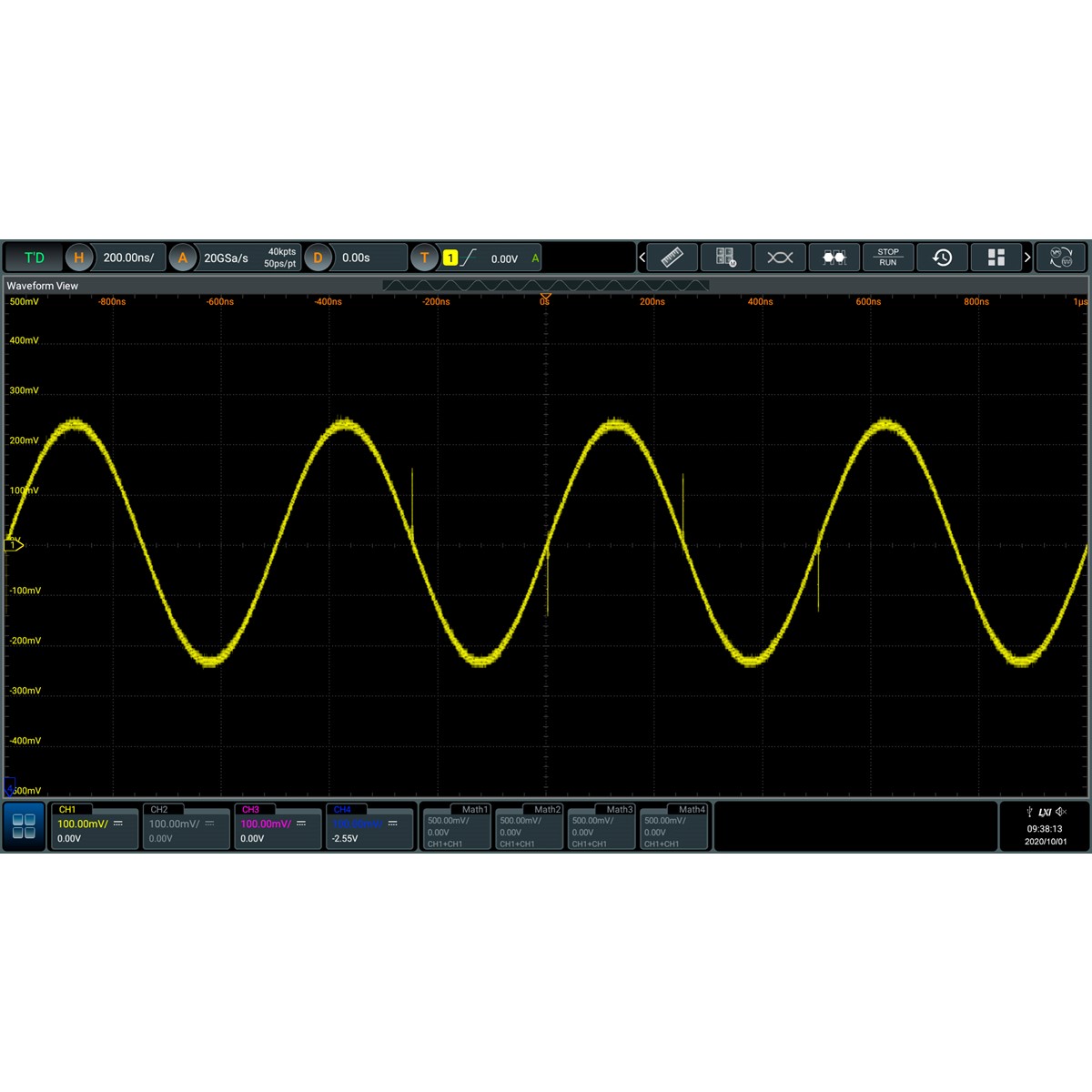

- Генерация сигналов произвольной формы по точкам; восстановление сигнала без искажений
- Поддержка расширенной последовательности для создания выходных сигналов сложных форм

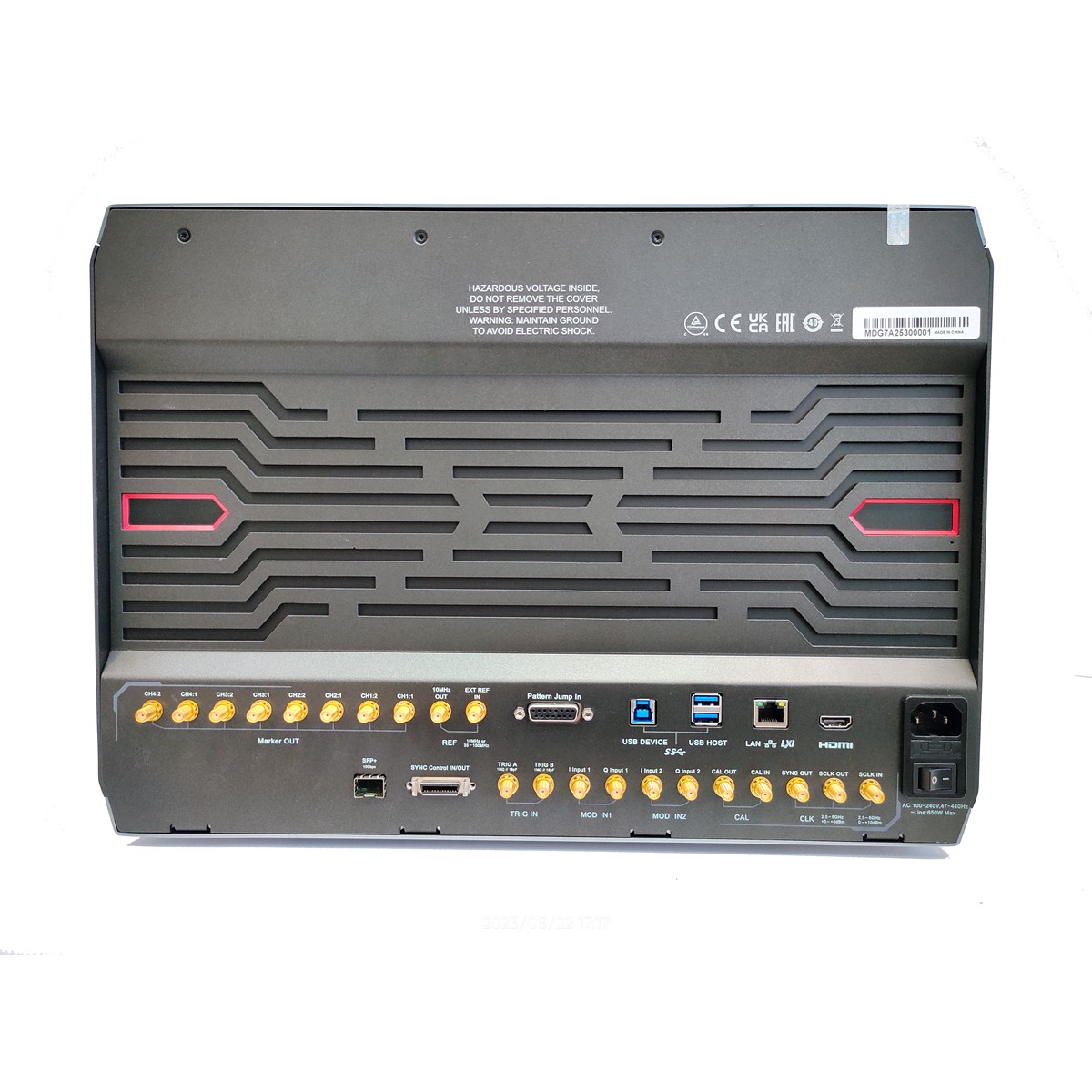

- Интерфейсы: LAN, USB3.0, HDMI
- Поддержка импорта файлов сигналов из внешней памяти
- 15,6'' сенсорный дисплей с изменяемым углом наклона; 3,5” - дополнительный.
Применение
- Разработка, производство, отладка и ремонт электронных устройств, средств связи и НЧ/ВЧ/СВЧ-изделий;
- Функциональное тестирование;
- Лабораторные исследования;
- Область квантовых технологий;
- Образование.
Назначение
Продукт предназначен для разработки, производства и измерений параметров электронных компонентов и устройств в производственных и лабораторных целях.
Основные технические характеристики
| Масса, кг | < 22,5 кг |
| Размеры | 439 х 310 х 491 мм |
| Частотный диапазон | 5 ГГц |
| Количество каналов | 4 |
| Максимальная длина записи | 1,5 млрд.точек |
| Частота дискретизации | 12 Гвыб/с |
Технические характеристики
| Технические характеристики: | |||||||||||||||
| Частота дискретизации | 100 выб/с – 12 Гвыб/с | ||||||||||||||
| Количество выходных каналов | 4 | ||||||||||||||
| Разрешение по вертикали |
16 бит (0 маркеров/канал) 15 бит (1 маркер/канал) 14 бит (2 маркера/канал) |
||||||||||||||
| Объем памяти форм сигнала | 1,5 Гвыб/канал | ||||||||||||||
| Синхронизация между каналами | отклонение повторяемости | ±10 пс | |||||||||||||
| дискретность коррекции времени задержки между каналами | 3 пс | ||||||||||||||
| Эффективная выходная частота |
Максимальная выходная частота |
Частота дискретизации/2,5 | |||||||||||||
| Режим формирования сигналов в реальном времени | 2 ГГц | ||||||||||||||
| Режим формирования сигналов с векторной модуляцией (IQ, 10 Гвыб/с при интерполяции) | 4 ГГц | ||||||||||||||
| Аналоговые выходы (Analog Output) | |||||||||||||||
| Выход с развязкой по постоянному току (DC-HBW) | Амплитудный диапазон (несимметричный выход, с нагрузкой 50 Ом) | 350 мВ пик-пик – 750 мВ пик-пик | |||||||||||||
| Амплитудный диапазон (дифференциальный выход, с нагрузкой 100 Ом) | 700 мВ пик-пик – 1400 мВ пик-пик | ||||||||||||||
| Точность установки амплитуды | ± 2% (от установленного значения) | ||||||||||||||
|
Полоса пропускания по уровню: - 3 дБ: - 6 дБ: |
2 ГГц 4 ГГц |
||||||||||||||
| Смещение (50 Ом относительно GND) | ± 20 мВ | ||||||||||||||
| Смещение (при дифференциальном выходе) | ± 40 мВ | ||||||||||||||
| Разрешение смещения | 50 мкВ (ном.) | ||||||||||||||
| Точность смещения | ± 2 мВ | ||||||||||||||
| Нарастание/спад в измеренном диапазоне значений от 20% до 80% | < 110 пс (при размахе 700 мВ на несимметричном выходе) | ||||||||||||||
| Выход с развязкой по постоянному току с усилителем (DC AMP) |
Амплитудный диапазон: - несимметричный выход (с нагрузкой 50 Ом) - дифференциальный выход (с нагрузкой 100 Ом) |
25 мВ пик-пик – 1 В пик-пик 50 мВ пик-пик – 2 В пик-пик |
|||||||||||||
|
Точность установки амплитуды: при значениях ≥ 100 мВ пик-пик при значениях < 100 мВ пик-пик |
± 2 % ± 5 % |
||||||||||||||
|
Смещение: - 50 Ом, относительно GND - с развязкой по DC |
±1 В ±2 В |
||||||||||||||
|
Точность смещения: - несимметричный выход (OutP+OutN/2) - диференциальный выход (OutP-OutN) |
± (2% от смещения + 10 мВ) ± 20 мВ |
||||||||||||||
|
Полоса пропускания по уровню: -3 дБ: -6 дБ: |
1,3 ГГц, 2,6 ГГц |
||||||||||||||
| Длительность фронта переходной характеристики нарастание/спад в значениях от 20% до 80% (несимметричный выход) | < 180 пс при 1 В пик-пик | ||||||||||||||
| Выход с развязкой по переменному току (AC) | Выходная мощность | -20 дБм ~ +10 дБм | |||||||||||||
| Точность установки | ± 0,5 дБ (тип.) | ||||||||||||||
| Смещение | ±2 V/ 70 мА | ||||||||||||||
| Точность смещения на открытом выходе (без нагрузки) | ± (2% от смещения + 20 мВ) | ||||||||||||||
|
Полоса пропускания по уровню: – 3 дБ: – 6 дБ: – 18 дБ: |
10 МГц – 2 ГГц 10 МГц – 4 ГГц 10 МГц – 5 ГГц |
||||||||||||||
| Количество каналов | 4, по 3 SMA разъема на канал на передней панели | ||||||||||||||
| Характеристики во временной области (Time Domain) | |||||||||||||||
| Скорость передачи данных (частота дискретизации/4 отсчета на период) | Максимум 1,25 Гбит/с | ||||||||||||||
|
Джиттер: - случайный - суммарный |
350 фс ср.кв. 10 пс пик-пик |
||||||||||||||
| Характеристики в частотной области (Frequency Domain) | |||||||||||||||
|
КСВН на выходах: - DC HBW (в диапазоне DC - 4 ГГц) - DC AMP (в диапазоне DC - 2,6 ГГц) - AC (в диапазоне DC - 5 ГГц) |
< 1,8 < 1,8 < 2,0 |
||||||||||||||
|
Интермодуляционные искажения при: - 100 МГц ± 1 МГц - 1 ГГц ± 1 МГц |
-70 дБн -60 дБн |
||||||||||||||
| Динамический диапазон свободный от паразитных составляющих (SFDR) | |||||||||||||||
| DC HBW выход (типовые значения) | |||||||||||||||
|
Параметры в полосе пропускания |
Параметры в смежной полосе частот |
||||||||||||||
| DC HBW выход | Измерено в полосе | Значение | Измерено в полосе | Значение | |||||||||||
| 2,5 Гвыб/с | 100 МГц | DC – 500 МГц | - 80 дБн | DC – 1,25 ГГц | - 72 дБн | ||||||||||
| DC – 625 МГц | DC – 625 МГц | - 70 дБн | DC – 1,25 ГГц | - 62 дБн | |||||||||||
| DC – 1 ГГц | DC – 1 ГГц | - 60 дБн | DC – 1,25 ГГц | - 58 дБн | |||||||||||
| 5 Гвыб/с | 100 МГц | DC – 1 ГГц | - 80 дБн | DC – 2,5 ГГц | - 72 дБн | ||||||||||
| DC – 1,25 ГГц | DC – 1,25 ГГц | - 70 дБн | DC – 2,5 ГГц | - 62 дБн | |||||||||||
| DC – 2 ГГц | DC – 2 ГГц | - 60 дБн | DC – 2,5 ГГц | - 58 дБн | |||||||||||
| 10 Гвыб/с | 100 МГц | DC – 1 ГГц | - 80 дБн | DC – 5 ГГц | - 60 дБн | ||||||||||
| DC – 1,25 ГГц | DC – 1,25 ГГц | - 68 дБн | DC – 5 ГГц | - 50 дБн | |||||||||||
| DC – 2 ГГц | DC – 2 ГГц | - 60 дБн | DC – 5 ГГц | - 48 дБн | |||||||||||
| 2 ГГц – 3,5 ГГц | 2 ГГц – 3,5 ГГц | - 42 дБн | DC – 5 ГГц | - 42 дБн | |||||||||||
| 3,5 ГГц – 4 ГГц | 3,5 ГГц – 4 ГГц | - 55 дБн | DC – 5 ГГц | - 40 дБн | |||||||||||
| 12 Гвыб/с | 100 МГц | DC – 1 ГГц | - 80 дБн | DC – 5 ГГц | - 60 дБн | ||||||||||
| DC – 1,25 ГГц | DC – 1,25 ГГц | - 68 дБн | DC – 5 ГГц | - 50 дБн | |||||||||||
| DC – 2 ГГц | DC – 2 ГГц | - 60 дБн | DC – 5 ГГц | - 48 дБн | |||||||||||
| 2 ГГц – 3,5 ГГц | 2 ГГц – 3,5 ГГц | - 42 дБн | DC – 5 ГГц | - 42 дБн | |||||||||||
| 3,5 ГГц – 4 ГГц | 3,5 ГГц – 4 ГГц | - 55 дБн | DC – 5 ГГц | - 40 дБн | |||||||||||
| DC AMP выход (типовые значения) | |||||||||||||||
|
Параметры в полосе пропускания |
Параметры в смежной полосе частот |
||||||||||||||
| DC AMP выход | Измерено в полосе | Значение | Измерено в полосе | Значение | |||||||||||
| 2,5 Гвыб/с | 100 МГц | DC – 500 МГц | - 80 дБн | DC – 1,25 ГГц | - 72 дБн | ||||||||||
| DC – 625 МГц | DC – 625 МГц | - 70 дБн | DC – 1,25 ГГц | - 62 дБн | |||||||||||
| DC – 1 ГГц | DC – 1 ГГц | - 60 дБн | DC – 1,25 ГГц | - 58 дБн | |||||||||||
| 5 Гвыб/с | 100 МГц | DC – 1 ГГц | - 80 дБн | DC – 2,5 ГГц | - 72 дБн | ||||||||||
| DC – 1,25 ГГц | DC – 1,25 ГГц | - 70 дБн | DC – 2,5 ГГц | - 62 дБн | |||||||||||
| DC – 2 ГГц | DC – 2 ГГц | - 60 дБн | DC – 2,5 ГГц | - 58 дБн | |||||||||||
| 10 Гвыб/с | 100 МГц | DC – 1 ГГц | - 80 дБн | DC – 5 ГГц | - 60 дБн | ||||||||||
| DC – 1,25 ГГц | DC – 1,25 ГГц | - 70 дБн | DC – 5 ГГц | - 50 дБн | |||||||||||
| DC – 2 ГГц | DC – 2 ГГц | - 60 дБн | DC – 5 ГГц | - 48 дБн | |||||||||||
| 2 ГГц – 2,6 ГГц | 2 ГГц – 2,6 ГГц | - 44 дБн | DC – 5 ГГц | - 44 дБн | |||||||||||
|
12 Гвыб/с |
100 МГц | DC – 1 ГГц | - 80 дБн | DC – 5 ГГц | - 60 дБн | ||||||||||
| DC – 1,25 ГГц | DC – 1,25 ГГц | - 70 дБн | DC – 5 ГГц | - 50 дБн | |||||||||||
| DC – 2,0 ГГц | DC – 2,0 ГГц | - 60 дБн | DC – 5 ГГц | - 48 дБн | |||||||||||
| 2 ГГц – 2,6 ГГц | 2 ГГц – 2,6 ГГц | - 44 дБн | DC – 5 ГГц | - 44 дБн | |||||||||||
| AC выход (типовые значения) | |||||||||||||||
| Параметры в полосе пропускания |
Параметры в смежной полосе частот |
||||||||||||||
| AC выход | Измерено в полосе | Значение | Измерено в полосе | Значение | |||||||||||
| 2,5 Гвыб/с | 100 МГц | DC – 500 МГц | - 80 дБн | DC – 1,25 ГГц | - 72 дБн | ||||||||||
| DC – 625 МГц | DC – 625 МГц | - 70 дБн | DC – 1,25 ГГц | - 62 дБн | |||||||||||
| DC – 1 ГГц | DC – 1 ГГц | - 60 дБн | DC – 1,25 ГГц | - 58 дБн | |||||||||||
| 5 Гвыб/с | 100 МГц | DC – 1 ГГц | - 80 дБн | DC – 2,5 ГГц | - 72 дБн | ||||||||||
| DC – 1,25 ГГц | DC – 1,25 ГГц | - 70 дБн | DC – 2,5 ГГц | - 62 дБн | |||||||||||
| DC – 2 ГГц | DC – 2 ГГц | - 58 дБн | DC – 2,5 ГГц | - 58 дБн | |||||||||||
| 10 Гвыб/с | 100 МГц | DC – 1 ГГц | - 80 дБн | DC – 5 ГГц | - 60 дБн | ||||||||||
| DC – 1,25 ГГц | DC – 1,25 ГГц | - 70 дБн | DC – 5 ГГц | - 50 дБн | |||||||||||
| DC – 2 ГГц | DC – 2 ГГц | - 58 дБн | DC – 5 ГГц | - 46 дБн | |||||||||||
| 2 ГГц – 3,5 ГГц | 2 ГГц – 2,6 ГГц | - 46 дБн | DC – 5 ГГц | - 42 дБн | |||||||||||
| 3,5 ГГц – 4 ГГц | 2 ГГц – 2,6 ГГц | - 46 дБн | DC – 5 ГГц | - 40 дБн | |||||||||||
|
12 Гвыб /с |
100 МГц | DC – 1 ГГц | - 80 дБн | DC – 5 ГГц | - 60 дБн | ||||||||||
| DC – 1,25 ГГц | DC – 1,25 ГГц | - 70 дБн | DC – 5 ГГц | - 50 дБн | |||||||||||
| DC – 2,0 ГГц | DC – 2,0 ГГц | - 58 дБн | DC – 5 ГГц | - 46 дБн | |||||||||||
| 2 ГГц – 3,5 ГГц | 2 ГГц – 3,5 ГГц | - 46 дБн | DC – 5 ГГц | - 42 дБн | |||||||||||
| 3,5 ГГц – 4 ГГц | 3,5 ГГц – 4 ГГц | - 46 дБн | DC – 5 ГГц | - 40 дБн | |||||||||||
| 4 ГГц – 5 ГГц | 4 ГГц – 5 ГГц | - 40 дБн | DC – 5 ГГц | - 40 дБн | |||||||||||
| Гармонические искажения и фазовый шум (Harmonics and Phase Noise) | |||||||||||||||
| Гармонические искажения при выходном сигнале 500 мВ пик-пик | |||||||||||||||
|
Вторая гармоника (на дифференциальный выходе или симметрирующем трансформаторе) |
10 МГц – 500 МГц | < –62 дБн | |||||||||||||
| 500 МГц – 1 ГГц | < –50 дБн | ||||||||||||||
| 1 ГГц – 4 ГГц | < –30 дБн | ||||||||||||||
|
Вторая гармоника (на несимметричном выходе) |
10 МГц – 500 МГц | < –42 дБн | |||||||||||||
| 500 МГц – 1 ГГц | < –40 дБн | ||||||||||||||
| 1 ГГц – 4 ГГц | < –25 дБн | ||||||||||||||
| Третья гармоника | 10 МГц – 500 МГц | < –55 дБн | |||||||||||||
| 750 МГц – 1 ГГц | < –50 дБн | ||||||||||||||
| 1 ГГц – 4 ГГц | < –35 дБн | ||||||||||||||
| Гармонические искажения при выходном сигнале 1 В пик-пик | |||||||||||||||
|
Вторая гармоника (на дифференциальный выходе или симметрирующем трансформаторе) |
10 МГц – 500 МГц | < –55 дБн | |||||||||||||
| 500 МГц – 1 ГГц | < –45 дБн | ||||||||||||||
| 1 ГГц – 2,6 ГГц | < –35 дБн | ||||||||||||||
|
Вторая гармоника (на несимметричном выходе) |
10 МГц – 500 МГц | < –38 дБн | |||||||||||||
| 500 МГц – 1 ГГц | < –30 дБн | ||||||||||||||
| 1 ГГц – 2,6 ГГц | < –25 дБн | ||||||||||||||
| Третья гармоника | 10 МГц – 500 МГц | < –33 дБн | |||||||||||||
| 500 МГц – 1 ГГц | < –30 дБн | ||||||||||||||
| 1 ГГц – 2,6 ГГц | < –25 дБн | ||||||||||||||
| Фазовый шум (Phase Noise) | |||||||||||||||
| Значение плотности фазового шума, при отстройке от несущей на 10 кГц | Значение несущей частоты | Уровень фазового шума | |||||||||||||
| 100 МГц | -126 дБн/Гц | ||||||||||||||
| 1 ГГц | -112 дБн/Гц | ||||||||||||||
| 2 ГГц | -106 дБн/Гц | ||||||||||||||
| 4 ГГц | -100 дБн/Гц | ||||||||||||||
| Входы (Input) | |||||||||||||||
| Внешний вход системы запуска (Trigger In) | Количество входов | 2 | |||||||||||||
| Полярность | положительная и отрицательная | ||||||||||||||
| Импеданс | 1 МОм (ном.) | ||||||||||||||
| Диапазон вх. напряжения | ± 8 В скз (1 МОм) | ||||||||||||||
| Пороговый уровень |
диапазон – 5В - +5В разрешение 0,1 В (ном.) |
||||||||||||||
| Длительность импульса запуска | 20 нс | ||||||||||||||
| Максимальная частота следования импульсов запуска | 50 МГц | ||||||||||||||
| Чувствительность | 500 мВ пик-пик | ||||||||||||||
| Разъем | SMA (розетка, на задней панели) | ||||||||||||||
| Внешний вход сигнала модуляции (Modulating Signal Input) | Количество входов | 4 | |||||||||||||
| Мультиплексирование | Аналоговая модуляции или квадратурная (IQ) модуляция | ||||||||||||||
| Частотный диапазон | DC - 100 МГц | ||||||||||||||
| Уровень входного сигнала | 1 В пик-пик (полный диапазон) | ||||||||||||||
| Импеданс | 50 кОм (ном.) | ||||||||||||||
| Разъем | SMA (розетка, на задней панели) | ||||||||||||||
| Внешний вход последовательностей (Pattern Jump Input) | Входной импеданс | 1 кОм | |||||||||||||
| Входной уровень | 3.3 В (LVCMOS) | ||||||||||||||
| Количество направлений | 256 | ||||||||||||||
| Формирование пакета | по спаду (по заднему фронту) | ||||||||||||||
| Время установки строб-импульса | 5 нс | ||||||||||||||
| Время удержания строб-импульса | 5 нс | ||||||||||||||
| Минимальная длительность импульса | 64 нс | ||||||||||||||
| Задержка выхода аналогового канала | <12,500/частота дискретизации | ||||||||||||||
| Разъем | DB15 (розетка, на задней панели) | ||||||||||||||
| Возможности импорта/экспорта форм сигнала (Waveform Capability) | |||||||||||||||
| Импорт файлов с формами сигналов | *.txt формат файла, поддерживающий код напряжения и нормализованное значение | ||||||||||||||
| *.wfm формат файла | |||||||||||||||
| *.seq формат файла | |||||||||||||||
| Экспорт файлов с формами сигналов | *.txt формат файла, поддерживающий код напряжения и нормализованное значение | ||||||||||||||
| *.wfm формат файла | |||||||||||||||
| *.seq формат файла | |||||||||||||||
| Выход маркера (Marker Output) | |||||||||||||||
| Количество | 0 (по умолчанию), 1, 2 | ||||||||||||||
| Минимальная длительность импульса | 3,2 нс | ||||||||||||||
| Максимальная скорость передачи данных | 2,5 Гвыб/с | ||||||||||||||
| Тип | несимметричный | ||||||||||||||
| Импеданс | 50 Ом (ном.) | ||||||||||||||
| Выход, 50 Ом |
Окно: от - 0.5 В до 1,75 В Амплитуда: от 400 мВ до 1,75 В (тип.) Разрешение: 100 мкВ (ном.) |
||||||||||||||
| Время нарастания (от 20% до 80%) | 750 пс | ||||||||||||||
| Контроль задержки | ±2 нс | ||||||||||||||
| Разъем | SMA (розетка, на задней панели) | ||||||||||||||
| Характеристики последовательностей (Sequencer) | |||||||||||||||
| Последовательность (Sequence) | Количество шагов на каждую последовательность: 1 - 16384 | ||||||||||||||
| Подпоследовательность (Subsequence) | Количество шагов на каждую подпоследовательность: 2 - 16384 | ||||||||||||||
| Сегмент сигнала (Waveform Segment) |
Длина сегмента сигнала: от 2,4 квыб до 500 Mвыб (1,5 Гвыб - опционально) Минимальная длина сегмента сигнала: 1 выборка |
||||||||||||||
| Выход прямой последовательности (Output Sequence) | Выполняет шаги последовательности /подпоследовательности в определенном порядке. | ||||||||||||||
