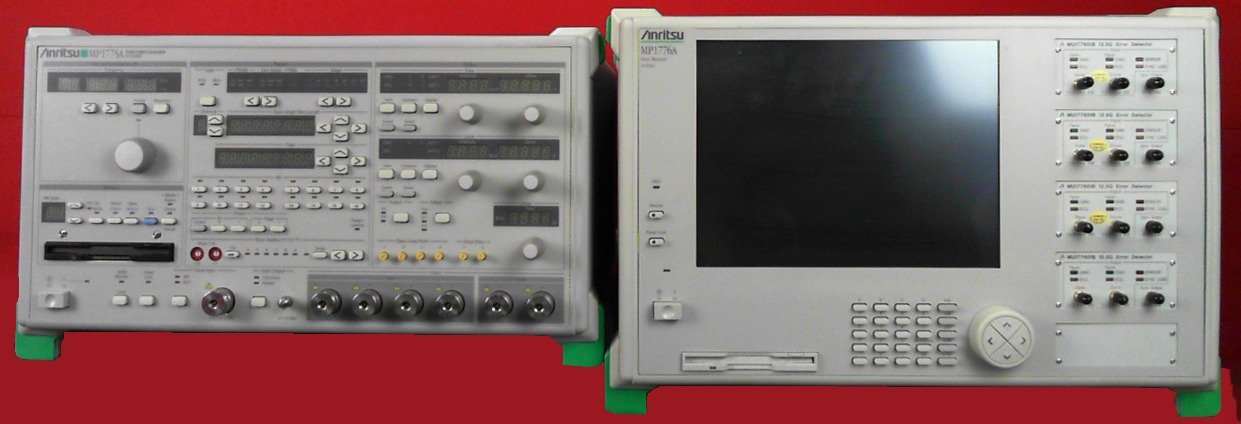

Тестовая система BER Anritsu ME7760B

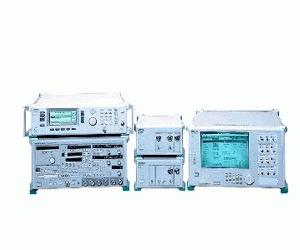

Тестовая система ME7780A 48G BER это схожая система для тестирования сигналов более высокого порядка.

Приборы, отвечающие за создание сигнала это генератор сигнала (Серии MG3690B) 50G или 65G для создания синхросигнала, генератор импульсов (MP1775A) для создания четырех моделей каналов SDH/SONET и мультиплексор MP1803A 4:1 для мультиплексирования этих сигналов в один сигнал 43.5 Gbps.

Приемная часть состоит из демультиплексора MP1804A 1:4 для разделения принятого сигнала 43.5 Gbps на четыре канала и детектора рассогласования (MP1776A) для измерения коэффициента ошибок этих каналов.

Генератор импульсов (MP1775A) на стороне передачи и детектор рассогласования (MP1776A) на стороне приема, подключены через GPIB к ПК на котором установлено программное обеспечение SDH/SONET pattern editing software (MX177601A), используемое для редактирования моделей. Генератор импульсов MP1775A может одновременно создавать модель PRBS*5 до 12.5 Gbp, а также четыре модели каналов SDH/SONET с полосой пропускания 8 Mbit каждый.

ME7760B это идеальное тестовое решение для проверки и характеристики электронных/оптических систем, модулей и устройств поддерживающих полосу пропускания от 25 Gbps до 43.5 Gbps. Гибкость настроек ME7760B позволит пользователю оптимально использовать каждый компонент системы. Все приборы системы можно ME7760B использовать отдельно или в комбинации с другими устройствами, в зависимости от поставленных задач, что оправдывает крупные затраты.

Возможности

• Рабочая частота от 25 Gbps до 43.5 Gbps обеспечивает возможность измерений FEC и non-FEC
• Одновременное параллельное тестирование 4-х каналов 100 Mbps до 12.5 Gbps (MP1775A PPG и MP1776A ED)
• 4:1 MUX и 1:4 DEMUX тестирование с помощью MP1803A и MP1804A
• Тестирование оптических систем с диапазоном 40 Gbps с помощью Anritsu 40G O/E и E/O Конвертеров
• Независимая постройка уровня для каждого из четырех каналов созданных MP1775A PPG
• Измерения моделей PRBS
• Программируемые модели, PRBS и инвертированные PRBS модели: 2ⁿ-1 (n = 7, 9, 11, 15, 20, 23, 31)
• Высокое качество выходного сигнала, низкий джиттер и маленькое искажение
• Подстройки точки пересечения возможна на передней панели MP1775A (4х-канальный PPG)
• Независимый режим и одновременное тестирование BER/анализ 4х каналов с помощью MP1776A
• Тестирование пакетов SONET/SDH до OC-768c/STM-256c и создание моделей CID с помощью ПО MX177601A
• Простота использования, за счет расположения всех необходимых клавиш на передней панели
