Многоканальный анализатор протокола LoRaWAN C-1200

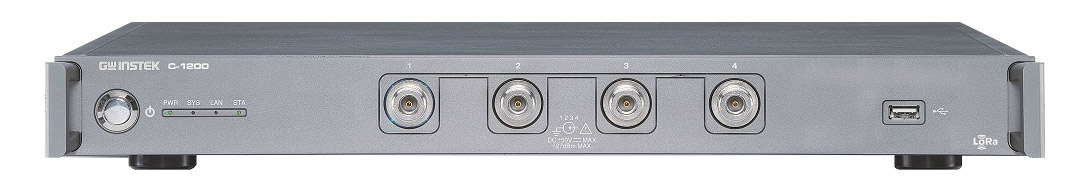

Инновационный 4-х портовый анализатор C-1200 производства компании GW Instek (Тайвань) является моноблочным устройством, имеющим на борту все функции и ресурсы для TX и RX испытаний LoRa интерфейса. Широкополосный радиосигнал LoRa представляет собой сообщения с линейной частотной модуляцией (ЛЧМ) или сигналы CSS (Chirp Spread Spectrum). Данный протокол позиционируется как инструмент для Интернета вещей (IoT), где “дешёвый” (в смысле затрат энергии и размера устройства) обмен командами и небольшими порциями данных (Lo) на существенных расстояниях (Ra) представляет собой насущную практическую задачу.

Основные возможности:

• 4 полудуплексных тестовых порта (переключаемого типа: 1шт/ TX + 3шт/ TRX)
• Минимальный выходной уровень порта TX (Low Power): -148 dBm
• Поддержка LoRa/ FSK-модулированных сигналов
• Поддержка приложений «Sub-GHz» и устройств в диапазоне 2,4 ГГц
• Полнофункциональное ПО и встроенная библиотека тестовых приложений для производственной линии (MP Test function)
• Соответствие ГОСТ Р ИСО/МЭК 24730-5-2014 (Информационные технологии/ ИТ. Системы позиционирования в реальном времени (RTLS). Часть 5. Радиоинтерфейс расширения спектра методом линейной частотной модуляции (CSS) для связи на частоте 2,4 ГГц).
• Поддержка норм FCC 15.209/15.247 для тестирования на соответствие
• Встроенный сигнал температурной калибровки
• Поддержка SPI, UART, I2C для управления ИУ по интерфейсу (требует наличия опции C-1201)
• Одновременный тест тока потребления в нагрузке (требует источник питания PPH-71503)

В приложениях по тестированию LoRa передатчиков C-1200 обеспечивает прием и декодирование таких сигналов, полный набор испытаний, включая анализ спектра, измерения во временном домене, функцию FEI (индикатор частотной ошибки) и измерения по методу TOA (Time-On-Air). Метод ToA  основан на измерении задержки распространения радиосигнала между исследуемым устройством (ИУ) и тестером, который выполняет роль базовой станции (БС). Что касается LoRa приемников, то новинка позволяет выполнять в потоковом цикле измерение чувствительности, тесты параметров BER (Bit Error Rate) и PER (Packet Error Rate) - вероятности появления битовых и пакетных ошибок (соответственно). В дополнение к популярному диапазону «Sub-GHz» (для промышленных приложений, домашней автоматизации и счетчиков энергии до 1 ГГц) тестер C-1200 поддерживает приложения с диапазоном частот до 2,4 ГГц и анализ сигналов с режимом FSK-модуляции. Пользователи могут самостоятельно выбирать интересующую эфирную нагрузку в виде полезных сигналов. При получении данных форматы включают коды двоичный/ HEX и ASCII, что позволяет легко представить результаты передачи в удобном для анализа виде. В дополнение к испытаниям готового продукта тестера C-1200 (в режиме обмена сигнальными посылками), опциональный блок C-1201 представляет собой трансферное устройство (transfer box – на рис. ниже) сопрягаемое с LoRa модулем, который непосредственно управляет ИУ через интерфейсы UART/ SPI/ I2C при отладке устройств с высокой степенью готовности для выполнения несигнальных тестов (non-signaling tests)*.

* Примеч.: производственное тест-решение снижающее себестоимость производства (затраты) с помощью платформы для тестирования сразу нескольких устройств в нескольких формантах. Режим реализует оптимизированную автоматизацию и секвенирование для увеличения скорости тестирования и более быстрого выхода устройств на рынок.
