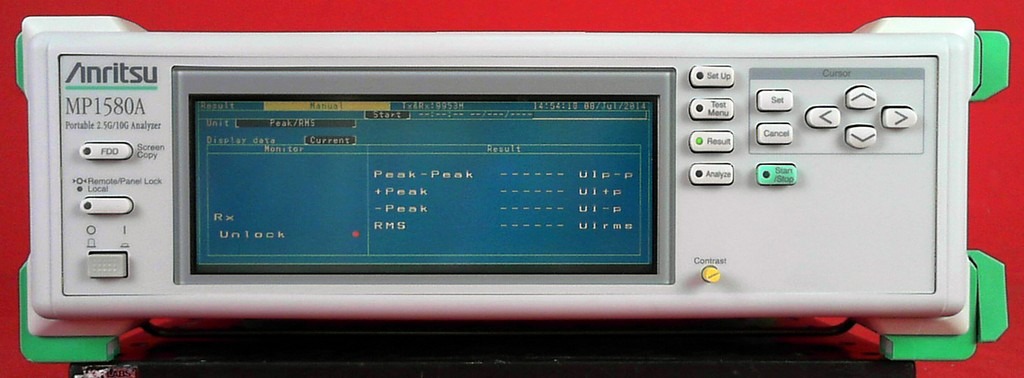

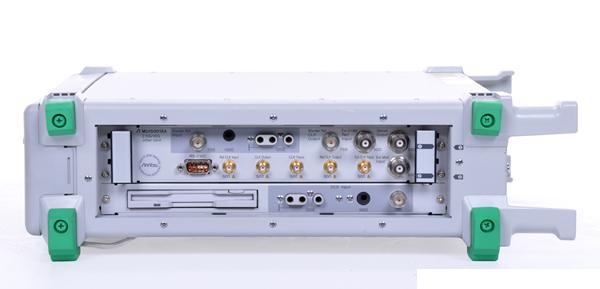

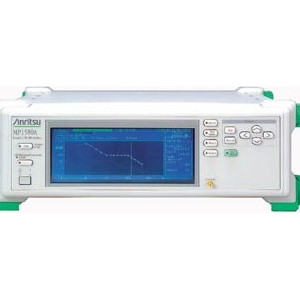

Анализатор Джиттера/Вандера 2.5G/10G Anritsu MP1580A

MP1580A самый маленький анализатор джиттера/вандера в мире, производит точные измерения характеристик джиттера/вандера при скорости передачи данных 2.5Gb/s и 10Gb/s. Анализ джиттера производится в полном соответствии со спецификацией Bellcore GR-1377 и стандарту ITU-T O.172. MP1580A предлагает необходимую полосу пропускания джиттера до 80 MHz для создания и измерения, а также максимальную амплитуду модуляции джиттера 4000 UIp-p для тестирования при скорости 10 Gb/s.

MP1580A опционально производит измерения вандера при скорости передачи 2.5 Gb/s и 10 Gb/s. Вычисления MTIE и TDEV индексов производительности вандера, в реальном времени можно проводить с помощью ПО MX150002A и внешнего ПК. Кроме того, измерения других параметров вандера таких как, состояние пробоя, допустимое отклонение вандера, вандер передачи итд. также можно произвести с помощью MX150002A.

При использовании в сочетании с анализатором MP1570A SONET/SDH/PDH/ATM, оценку характеристик джиттера в цифровых линиях передачи, системах и устройствах, можно проводить с легкостью.

Для проведения измерений на расстоянии, предусмотрены различные опции программного обеспечения. Программное обеспечение MX158070A (Jitter Measurement Application Software) позволит управлять MP1580A и MP1570A/A1 с помощью ПК. Программное обеспечение MX158071A (Jitter Measurement Sequence Driver) или MX158072A (LabWindowsCVI Driver) для проведения измерений соответствующих требованиям пользователя. Программное обеспечение MX158070A, также обеспечивает уникальное отображение в 3D измерений допустимого отклонения джиттера.

Опыт Anritsu в использовании данной технологии, позволил совершить технологический прорыв в создании анализатора MP1580A. Анализатор джиттера/вандера 10 Gb/s теперь имеет небольшой размер, а интуитивно понятный интерфейс и каскадные меню дают возможность управлять большим кол-вом функций анализатора MP1580A. Опционально возможно оснастить прибор VGA выходом для подключения дополнительного монитора. Этот переносной анализатор разработан для разработки, производства, установки и обслуживания, систем и сетей передачи данных стандарта SONET/SDH.

Возможности

• Самый маленький в мире анализатор джиттера/вандера на скорости передачи 10 Gb/s.
• Полное соответствие последним стандартам и спецификациям ITU-T O.172 и Bellcore GR-1377.
• Оптическое и электронное измерения джиттера Both на скоростях передачи 2.5 Gb/s и 10 Gb/s, можно произвести с помощью MP1570A/A1.
• Автоматические измерения допустимого отклонения джиттера и измерения джиттера передачи.
• Оценка джиттера до 80MHz с максимальной амплитудой модуляции до 4000 UIp-p.
• Измерения вандера 2.5GHz/10GHz (опция) согласно ITU-T G.813 Rec.
• Долгосрочные измерения вандера TIE, MTIE, TDEV и TDEV.
• Встроенный модулятор и демодулятор.
• Высокоточный анализ джиттера модуля восстановления синхронизации, Mux/Demux, Кодера/Декодера, систем SONET/SDH и DWDM (с помощью MP1570A/A1).
• Проведение измерений на расстоянии с использованием ПК и программного обеспечения MX158070A (Jitter Measurement Application Software).
• Программное обеспечение MX158071A (Jitter Measurement Sequence Driver) или MX158072A (LabWindowsCVI Driver) для проведения измерений .соответствующих требованиям пользователя.
