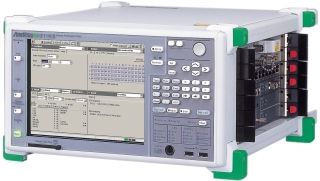

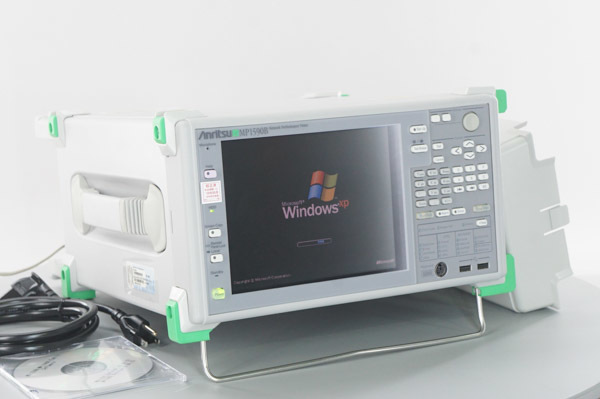

Анализатор протоколов Anritsu MP1590B

Анализатор производительности сети MP1590B это измерительный прибор для проведения измерений сетей IP с пропускной способностью до 10 GbE при использовании модуля Ethernet тестовой системы Anritsu MD1230A, а также тестирование оборудования PDH, DSn, SDH/SONET, OTN и измерения джиттера, все это возможности одного прибора. Модуль EoS, производит измерения EoS, виртуального соединения, измерения LCAS для тестирования оборудования SDH/SONET следующего поколения. Модули прибора MP1590A, также можно использовать без изменения. MP1590B производит одновременные измерения, SDH/SONET, OTN, EoS, джиттера и Ethernet, с использованием комбинации модулей. Опция MP1590B-30 Высокоточный анализ джиттера, обладает самой высокой точностью измерения джиттера в отрасли на сегодняшний день. Обеспечивая измерения джиттера с точностью ±20 mUIp-p, это единственный прибор способный проводить анализ по фазе рекомендованный ITU-T Draft O.172. Эта опция гарантирует повторяемость измерений с точностью ±5 mUIp-p и низкий, внутренний джиттер 50 mUIp-p. Более того, возможность создания эталона джиттера Golden TX, создает производит значение джиттера, которое можно использовать, как контрольный уровень для настройки других тестеров джиттера.

MP1590B, обладает измерительными функциями и различными оптическими функциями выходной мощности для эффективной оценки FEC (прямое исправление ошибок) используемой, в оборудовании OTN. Для оборудования SONET/SDH, MP1590B производит тестирование автоматического защитного переключения (APS) и парного соединения. Для оборудования DSn или PDH, можно проводит функциональное тестирование измерений MUX/DEMUX, вносимых ошибок.

Возможности

• Поддержка интерфейсов от 1.5 Mbps до 10.7 Gbps
• Полный анализ Ethernet и IP 10/100 Mb, 1 Gb и 10 Gb Ethernet, анализ SONET/SDH/OTN
• Измерения согласно ITU-T G.709 OTN для OTU-1 (2.66 Gbps) и OTU-2 (10.71 Gbps)
• Точная оценка функции FEC (прямое исправление ошибок)
• Поддержка моделей пакетов SONET и SDH, а также моделей "No Frame"
• Мониторинг и настройка SONET/SDH
• Анализ ошибок согласно ITU-T Rec. G.821/G.826/G.828/G.829, M.2100/M.2101/M.2110/M.2120 и GR-820
• Генерация и измерение джиттера для SONET (OC-1 до OC-192), SDH (STM-0 до STM-64), OTN (OTU1 и OTU2) и 10 Gb Ethernet (10.3 Gbps) согласно стандартам ITU-T
• Оценка производительности оптики для SONET (OC-1 до OC-192), SDH (STM-0 до STM-64) и OTN (OTU1 и OTU2)
• Оценка производительности электроники для DS1/DS3, E1/2/3/4, STS-1/3/192, STM-0/1/64 и OTN OTU2
• Выходной сигнал тактовой и цикловой синхронизации разделенный на 16 для внешнего стробоскопического осциллографа
• Внешний оптический вход для позволяет пользователю подавать на вход импульсы желаемой длинны.
