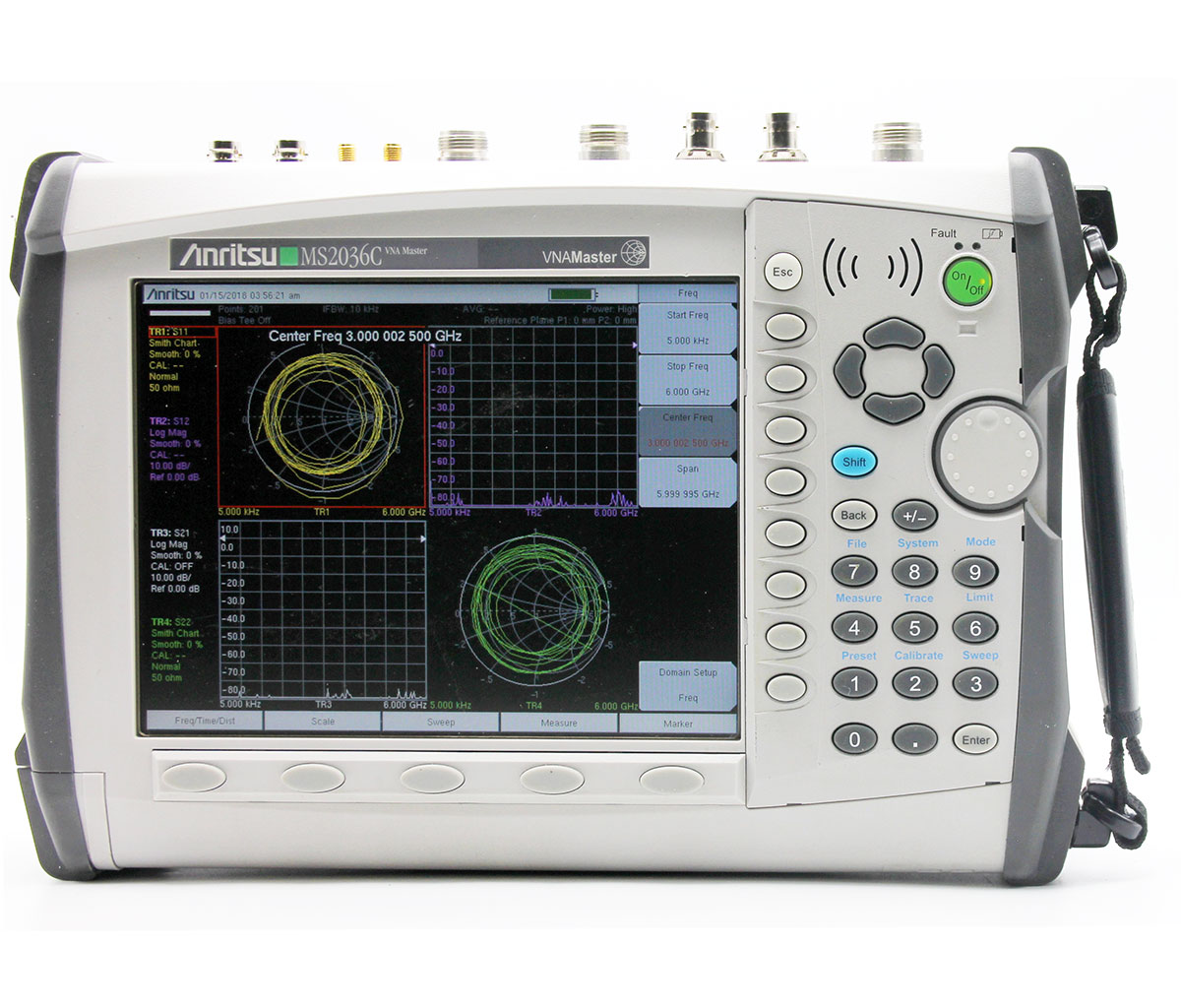

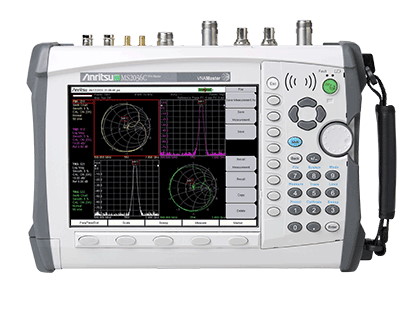

Портативный векторный анализатор цепей Anritsu MS2036C

  • Цена - по запросу

Векторный анализатор цепей MS2036C это высокопроизводительное портативное решение для проведения 2-х портовых измерений в обоих направлениях и в любых условиях. Прибор специально спроектирован для проведения сложных измерений АФУ, фазы, расстояния до повреждения и т.д. Анализатор имеет частотный диапазон от 5кГц до 6ГГц, который перекрывает широкий спектр беспроводных систем связи и коммуникаций, а также радары, высокочастотные системы, как коаксиальных,  так и волноводных трактов.

Наличие подобного прибора гарантирует Вашим радиоинженерам и техническим специалистам возможность обеспечивать монтаж и дальнейшее обслуживание авиакосмической промышленности, нужд министерства обороны, и систем связи по всему миру. Всё это может включать  в себя морские радары, наземные системы связи, а также военную и гражданскую авиацию. Также возможно осуществлять поддержку диапазона метровых частот для глобальных навигационных систем. Прибор поможет в решении всего спектра ежедневных проблем с такими элементами как антенны, фильтры, мультиплексоры, усилители, изоляционные элементы, циркуляторы, коммутаторы и т.п., поломка которых, может привести к выводу из строя системы в целом.

Также впечатляет тот факт, что компания Anritsu первая в индустрии предлагает 12-ти ступенчатый алгоритм коррекции ошибок в портативных анализаторах цепей. Вкупе со средней скоростью измерений 350мкс на точку прибор идеально подходит для настройки фильтров, в том случае если S-параметры активно взаимодействуют друг с другом в процессе настройки. Используя 3 приемных устройства, MS2036C может измерять и отображать на дисплее все 4 S-параметра одновременно.

MS2036C также предоставляет такие новые высокотехнологичные приложения, как тестирования антенных обтекателей и изоляционных элементов.  Функция коррекции ошибок особенно необходима для тестов изоляции,многослойных материалов, ферритовых комплектующих и тд. Со вспомогательным модулем ODTF-1, прибор может также определять расстояние до повреждения для оптических кабелей.

Дополнительное преимущество: Анализатор спектра от 9кГц до 9ГГц

Как правило, современные системы комплектуются современными передатчиками и приемниками, запутанное взаимодействие сигналов которых необходимо характеризировать для правильного функционирования. Эти сигналы увеличивают сложность работ для обслуживающего персонала. Анализатор спектра Anritsu может значительно облегчить выполнение этой задачи. Данные спектрального анализа особенно важны для обслуживания СВЧ систем, таких как радары, системы ПВО, и системы связи до 20ГГц.

Векторный анализатор цепей MS2036C с анализатором спектра предлагают широчайшие возможности для анализа и мобильной диагностики. Не позволяйте небольшим размерам портативного прибора ввести Вас в заблуждение; данная комбинация предлагает высочайшую производительность и функционал, которые достойно конкурируют с настольными анализаторами. Встроенный предусилитель устраняет паразитныегенерации при проведении анализа помех со множеством сигналов. Прибор обеспечивает полосу захвата шириной 30МГц, 10МГц RBW и ослепительную скорость сканирования как результат улучшенного алгоритма получения данных и расчетов.

Возможности VNA Master MS2036C

  • Высочайшая производительность, достойный конкурент настольным анализаторам цепей;
  • Полнореверсивный ВАЦ с двумя активными портами;
  • Одновременное измерение всех 4-х S-параметров;
  • Наличие 3-х приемников позволяет существенно сократить время сканирования;
  • 350мкс на точку, оптимально для настройки фильтров;
  • 12-ти ступенчатый алгоритм коррекции ошибок;
  • Конфигурируемый пользователем дисплей позволяет одновременно отображать все 4 S-параметра;
  • Поддержка измерений волноводных линий и соответствующих калибровок (SOLT, SSLT, SST);
  • Опция «Векторный вольтметр» оптимальна для согласования фазы;
  • Опция «измерения во временной области» и в «области расстояний»;
  • Защищенная работа с данными;
  • Новый дисплей диаграммы круговых сопротивлений;
  • Совместимость для измерений диэлектрического обтекателя;
  • Однопортовые измерения S-параметров сбалансированных дифференциальных схем для высокоскоростных кабелей.
  • Высокоточный измеритель мощности.
  • +Анализатор спектра от 9кГц до 9ГГц
  • Встроенный, активируемый пользователем предусилитель;
  • Отличная скорость сканирования плюс программа для оптимизации скоростиполосыRBW для лучшего отображения.
  • Новый квазипиковый детектор и полосы каналов согласно Международному специальному комитету по радиопомехам (CISPR);
  • Режимы трейсов – Обычный, удержание максимумов, минимумов, усреднение, количество усреднений;
  • Детекторы – Пик, впадина, выборка, квазипик, среднеквадратичное значение;
  • Маркеры – 6 штук, каждый с разностным маркером, или опорный с 6-ю разностями;
  • Ограничительные линии – до 40 сегментов, с возможностью создания «конвертов»;
  • Автоматическое сохранение трассы при наступлении определенного заранее события (при пересечении линии или завершении сканирования);
  • Опция анализа интерференций: спектрограмма, уровень сигнала, индикация уровня принимаемого сигнала (RSSI);
  • Опция «сканер каналов»;
  • Опция GPS приемника, сохранение трасс сметками GPS;
  • Встроенный предусилитель, как стандартная возможность.

Технические характеристики: VNA Master MS2036C

  • Диапазон частот: от 5кГц до 6ГГц;
  • Точность частоты: 1.5 ppm;
  • Частотное разрешение: 1Гц при измерениях до 375МГц, 10Гц до 6ГГц.
  • Динамический диапазон передачи:  100 дБ для диапазона от 2МГц до 3ГГц, 90дБ (от 3 до 6ГГц).
  • Скорость сканирования – 350мкс на точку – идеальна для быстрой настройки фильтров;
  • Наличие USB и Ethernet портов для скоростной передачи данных и удаленного доступа;
  • Хранение более  4000 трасс и настроек во внутренней памяти;
  • Высококонтрастный, прекрасно видимый в дневном свете цветной TFT дисплей;
  • Наличие списка стандартных кабелей и сигналов, с возможностью добавления или изменения параметров.
  • +Анализатор спектра
  • Частотный диапазон от 9кГц до 9ГГц;
  • Точность частоты  <+- 25тнм при включенном GPS;
  • Частотное разрешение (RBW): от 1Гц до 10МГц;
  • Разрешающая способность настойки: 1Гц;
  • Динамический диапазон – более 104 дБ при 1Гц RBW;
  • Средний отображаемый уровень шума(DANL): (-160дБм);
  • Однополосный фазовый шум: менее -100дБн/Гц при отстройках 10кГц.
