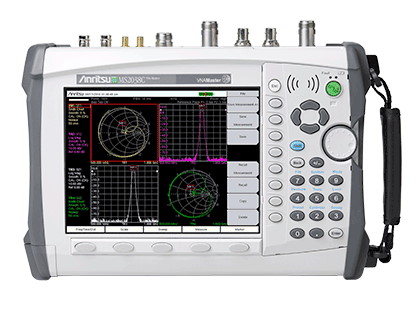

Портативный векторный анализатор цепей Anritsu MS2038C

  • Цена - по запросу

Векторный анализатор цепей MS2038C это высокопроизводительное портативное решение для проведения 2-х портовых измерений в обоих направлениях и в любых условиях. Прибор специально спроектирован для проведения сложных измерений АФУ, фазы, расстояния до повреждения и т.д. Анализатор имеет частотный диапазон от 5кГц до 20ГГц, который покрывает широкий спектр беспроводных систем связи и коммуникаций, а также радары, высокочастотные системы, как коаксиальных,  так и волноводных трактов.

Наличие подобного прибора гарантирует Вашим радиоинженерам и техническим специалистам возможность обеспечивать монтаж и дальнейшее обслуживание систем авиакосмической промышленности, нужд министерства обороны, и систем связи по всему миру. Всё это может включать  в себя морские радары, наземныесистемы связи, а также военную и гражданскую авиацию. Также возможно осуществлять поддержку диапазона метровых частот для глобальных навигационных систем. Прибор поможет в решении всего спектра ежедневных проблем с такими компонентами как антенны, фильтры, мультиплексоры, усилители, изоляционные элементы, циркуляторы, коммутаторы и т.п., поломка которых, может привести к выводу из строя системы в целом.

Также впечатляет тот факт, что компания Anritsu первая в индустрии предлагает 12-ти ступенчатый алгоритм коррекции ошибок в портативных анализаторах цепей. Вкупе со средней скоростью измерений 350 мкс на точку прибор идеально подходит для настройки фильтров, в том случае если S-параметры активно взаимодействуют друг с другом в процессе настройки. Используя 3 приемных устройства, MS2038C может измерять и отображать на дисплее все 4 S-параметра одновременно.

MS2038C также предоставляет такие новые высокотехнологичные приложения, как тестирования антенных обтекателей и изоляционных элементов.  Функция коррекции ошибок особенно необходима для тестов изоляции, многослойных материалов, ферритовых комплектующих и тд. Со вспомогательным модулем ODTF-1, прибор может также определять расстояние до повреждения для оптических кабелей.

Дополнительное преимущество: Анализатор спектра от 9кГц до 20ГГц

Как правило, современные системы комплектуются современными передатчиками и приемниками, сложное взаимодействие сигналов которых необходимо отследить для правильного функционирования. Эти сигналы увеличивают сложность работ для обслуживающего персонала. Анализатор спектра Anritsu может значительно облегчить выполнение этой задачи. Данные спектрального анализа особенно важны для обслуживания СВЧ систем, таких как радары, системы ПВО, и системы связи до 20ГГц.

Векторный анализатор цепей MS2038C с анализатором спектра предлагают широчайшие возможности для анализа и мобильной диагностики. Не позволяйте небольшим размерам портативного прибора ввести Вас в заблуждение; данная комбинация предлагает высочайшую производительность и функциональность, которые достойно конкурируют с настольными анализаторами. Встроенный предусилитель устраняет паразитные генерации при проведении анализа помех со множеством сигналов. Прибор обеспечивает полосу захваташириной 30МГц, 10МГц RBW и потрясающую скорость сканирования как результат улучшенного алгоритма получения данных и расчетов.

Возможности VNA Master MS2038C

  • Высочайшая производительность, достойный конкурент настольных анализаторов цепей;
  • Полнореверсивный ВАЦ с двумя активными портами;
  • Одновременное измерение всех 4-х S-параметров;
  • Наличие 3-х приемников позволяет существенно сократить время сканирования;
  • Скорость измерения - 350 мкс на точку, оптимально для настройки фильтров;
  • 12-ти ступенчатый алгоритм коррекции ошибок;
  • Конфигурируемый пользователем дисплей позволяет одновременно отображать все 4 S-параметра;
  • Поддержка измерений волноводных линий и соответствующих калибровок (SOLT, SSLT, SST);
  • Опция «Векторный вольтметр» оптимальна для согласования фазы;
  • Опция «измерения во временной области» и в «области расстояний»;
  • Защищенная работа с данными;
  • Новый дисплей диаграммы круговых сопротивлений;
  • Совместимость для измерений диэлектрического обтекателя;
  • Однопортовые измерения S-параметров сбалансированных / дифференциальных схем для высокоскоростных кабелей.
  • Высокоточный измеритель мощности.
  • +Анализатор спектра от 9кГц до 20ГГц
  • Встроенный, активируемый пользователем предусилитель;
  • Отличная скорость сканирования плюс программа для оптимизации скоростиполосыRBW для лучшего отображения.
  • Новый квазипиковый детектор и полосы каналов согласно Международному специальному комитету по радиопомехам (CISPR);
  • Режимы трейсов – Обычный, удержание максимумов, минимумов, усреднение, количество усреднений;
  • Детекторы – Пик, впадина, выборка, квазипик, среднеквадратичное значение;
  • Маркеры – 6 штук, каждый с разностным маркером, или опорный с 6-ю разностями;
  • Ограничительные линии – до 40 сегментов, с возможностью создания «конвертов»;
  • Автоматическое сохранение трассы при наступлении определенного заранее события (при пересечении линии или завершении сканирования);
  • Опция анализа интерференций: спектрограмма, уровень сигнала, индикация уровня принимаемого сигнала (RSSI);
  • Опция «сканер каналов»;
  • Опция GPS приемника, сохранение трасс с метками GPS;
  • Встроенный предусилитель, как стандартная возможность.

Технические характеристики: VNA Master MS2038C

  • Диапазон частот: от 5кГц до 20ГГц;
  • Точность частоты: 1.5 ppm;
  • Частотное разрешение: 1Гц при измерениях до 375МГц, 10Гц до 6ГГц, 100Гц до 20ГГц;
  • Динамический диапазон передачи:  100дБ для диапазона от 2МГц до 3ГГц, 90дБ (от 3 до 6ГГц), и 85дБ (от 6 до 20ГГц);
  • Скорость сканирования – 350мкс на точку – идеальна для быстрой настройки фильтров;
  • Наличие USB и Ethernet портов для скоростной передачи данных и удаленного доступа;
  • Хранение более  4000 трасс и настроек во внутренней памяти;
  • Высококонтрастный, прекрасно видимый в дневном свете цветной TFT дисплей;
  • Наличие списка стандартных кабелей и сигналов, с возможностью добавления или изменения параметров.
  • +Анализатор спектра
  • Частотный диапазон от 9кГц до 20ГГц;
  • Точность частоты  <+- 25тнм при включенном GPS;
  • Частотное разрешение (RBW): от 1Гц до 10МГц;
  • Разрешающая способность настойки: 1Гц;
  • Динамический диапазон – более 104дБ при 1Гц RBW;
  • Средний отображаемый уровень шума(DANL): (-160дБм);
  • Однополосный фазовый шум: менее -100дБн/Гц при отстройках 10кГц.
