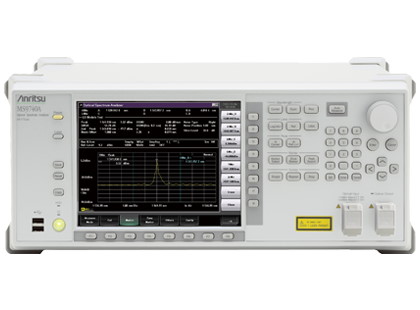

Оптический анализатор спектра Anritsu MS9740A

  • Цена - по запросу

  • Производитель: Anritsu
  • Модель: MS9740A
  • Наличие: Нет в наличии

0 отзывов / Написать отзыв

Диапазон длин волн от 600 нм до 1750 нм

Уменьшение производственных затрат – одна из основных задач производителей активного оборудования. Измерительное оборудование для контроля качества оборудования призвано увеличить производительность с помощью сокращения времени измерения. Оптический анализатор спектра MS9740А сокращает общее время тестирования и является эффективным недорогим решением.

Многофункциональное решение для контроля всех активных оптических устройств включая SFP, XFP и SFP+ трансиверы, а так же DFB (лазер с распределённой обратной связью).

Параметры оценки, такие как центральная длинна волны, уровень мощности, спектр, SMSR, OSNR отображаются экране одновременно.

  •  Время сканирования диапазона <0.2 с / 5 нм
  •  специализированное приложение для определения активного оптического устройства (LD module tests)
  •  работа с одномодовыми и многомодовыми волокнами
  •  LC коннектор

Широкий динамический диапазон и высокое разрешение.

  •  динамический диапазон ?58 дБ
  •  –90 дБм минимальная мощность принимаемого сигнала
  •  30 пм минимальное разрешение
  •  ±20 пм точность измерения длин волн

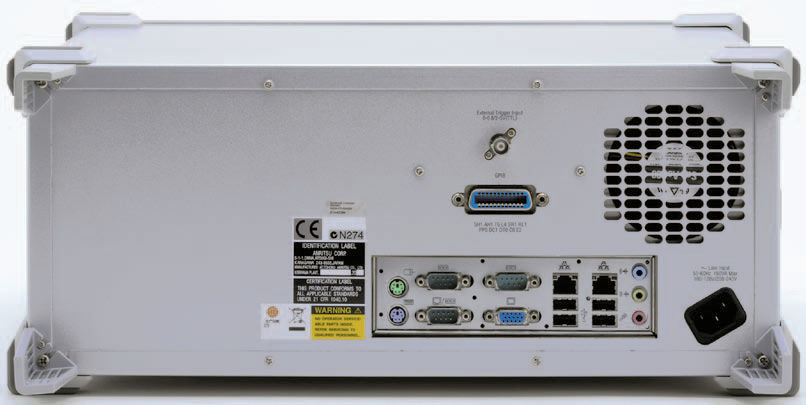

Большой экран 8,4 дюйма и разнообразие интерфейсов для отображения, сохранения информации.

  •  Шесть портов USB
  •  Ethernet (TCP/IP) и GPIB (опционально)
  •  Внутренняя память до 1000 измерений

Спецификация

Характеристика Описание
  MS9740A MS9740A-009
Applicable optical fiber 10 μm/125 μm SM fiber (ITU-T G.652), 50 μm/125 μm GI fiber 10 μm/125 μm SM fiber (ITU-T G.652), 50 μm/125 μm GI fiber, 62.5 μm/125 μm GI fiber
Optical connector User replaceable: FC, SC, ST, DIN
Wavelength measurement range 600 nm to 1750 nm
Wavelength accuracy ±20 pm (1520 nm to 1620 nm, Resolution: 0.03 to 0.2 nm)*1, *2
±100 pm (1520 nm to 1620 nm, Resolution: 0.5, 1.0 nm)*1, *2		 ±50 pm (1530 nm to 1570 nm, Resolution: 0.07 to 0.2 nm)*3, *4
±100 pm (1530 nm to 1570 nm, Resolution: 0.5, 1.0 nm)*3, *4
Setting resolution 0.03, 0.05, 0.07, 0.1, 0.2, 0.5, 1.0 nm
(RBW: 3 dB optical filter: transmission bandwidth)		 0.07, 0.1, 0.2, 0.5, 1.0 nm
(RBW: 3 dB optical filter: transmission bandwidth)
Maximum input power +23 dBm (Optical ATT: On)
Dynamic range High dynamic range: 60 dB (0.4 nm from peak wavelength)*1
Normal dynamic range: 58 dB (0.4 nm from peak wavelength)*1
[Resolution: 0.05 nm, 1550 nm, Optical ATT: Off, 20° to 30°C]		 High dynamic range: 60 dB (0.5 nm from peak wavelength)*3
Normal dynamic range: 58 dB (0.5 nm from peak wavelength)*3
[Resolution: 0.07 nm, 1550 nm, using SM fiber, Optical ATT: Off, 20° to 30°C]
Sweep Sweep width: 0.2 nm to 1200 nm, 0 nm
Sweep speed: <=0.2 sec. (Span 5 nm)
[Resolution: 0.1 nm, VBW=10 kHz, Normal dynamic range, center 1550 nm, sweep start to stop, no optical input, sampling point: <=501]
Dimensions and Mass 426 (W) × 177 (H) × 350 (D) mm (excluding projections) <=15.0 kg (without option)
