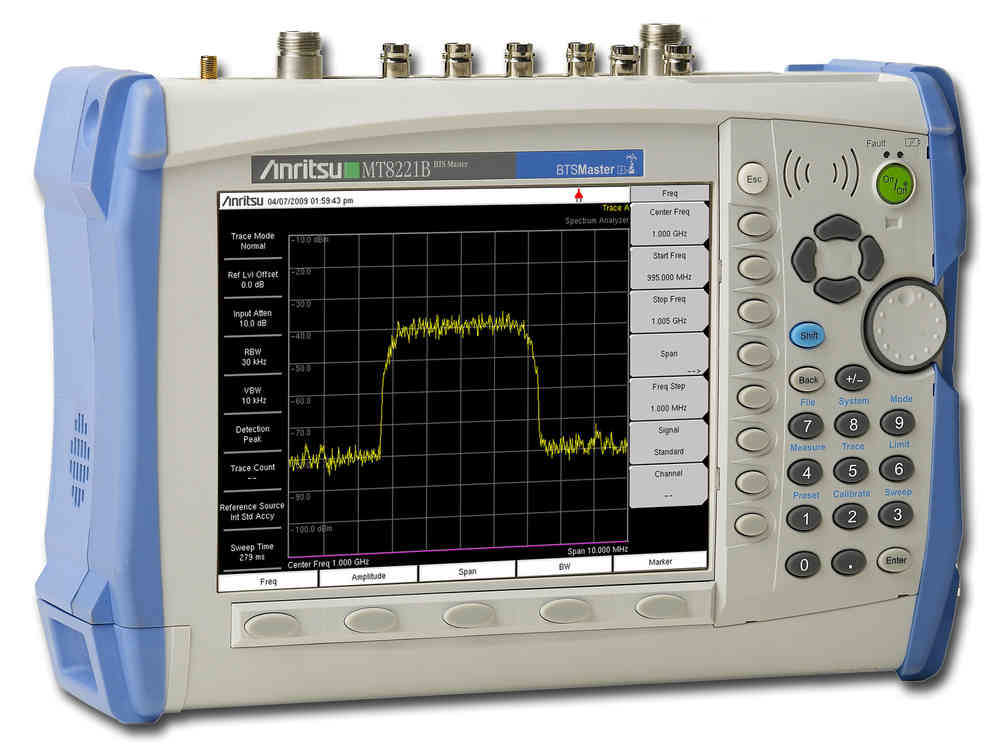

Портативный анализатор базовых станций Anritsu MT8221B

BTS Master MT8221B - это новый высокопроизводительный анализатор базовых станций. Разработанный до мелочей, он предназначен для поддержки как будущих стандартов 4G, так и существующих сетей 2G/3G. Платформа MT8221B предоставляет возможность демодуляции сигналов с полосой до 20 МГц для поддержки будущих технологий 4G, таких как LTE и WiMAX. Также имеется оция выхода ПЧ нулевой полосы обзора для внешней демодуляции практически любого другого широкопосного сигнала. В дополнение, имеется опция "Векторный генератор сигналов" для комплексного тестирования приёмников с возможностью генерирования двух модулированных сигналов и шума.

Анализатор базовых станций BTS Master MT8221B идеален для технических специалистов и инженеров, обслуживающих оборудование сотовой связи. Он позволяет точно и быстро провести измерения, проверить правильность установки и ввода в эксплуатацию базовых станций и узлов сотовой связи для оптимальной работы беспроводной сети, а также проводить обслуживание и диагностику для поддержания инфраструктуры беспроводной сети в состоянии точной настройки.

Когда в результате неисправности на узле сотовой связи или при интерференции приходится сталкиваться с такими ключевыми показателями эффективности (KPI), как: снижение количества вызовов (Dropped Calls), коэффициент отклонения вызовов (Call Denial Rate) или коэффициент блокировки вызовов (Call Blocking Rate) -для быстрого решения проблем вы можете рассчитывать на  BTS Master MT8221B, как на инструмент "всё в одном".

Анализаторы сигналов для сетей 2G/3G и сетей 4G могут тестировать качество радиосигналов (RF Quality) и качество модуляции (Modulation Quality) сигнала для оценки производительности фактически любой подсистемы в передатчике базовой станции. Благодаря эфирным измерениям вы можете оценить производительность нисходящей линии связи (Downlink).

В комплект поставки BTS Master входит программное обеспечение Master Software Tools (MST) для персонального компьютера. MST экономит время за счет возможности создания отчетов, быстрого обзора накопленной за неделю информации с трёхмерной визуализацией спектрограммы, увеличенной производительности инструмента удаленного доступа (Remote Access Tool) для дистанционного наблюдения и управления BTS Master'ом через Интернет.

Небольшие размер и вес BTS Master MT8221B, а также работа от встроенной аккумуляторной батареи, делают его удобным для использования специалистами на узле сотовой связи. С временем прогрева прибора менее 5 минут пользователь получает большую продолжительность автономной работы и может начать проводить измерения ещё быстрее. Проверенная на практике конструкция, 50-часовые испытания продукции и циклическое воздействие температуры на каждый прибор позволяют уверенно рассчитывать на MT8221B, который обеспечит годы надёжной работы в жёстких условиях эксплуатации.

Требуется провести сканирование линии или анализ сопутствующих ей компонентов и антенн? Необходимо быстро найти и устранить неисправность элементов базовой станции? Проверить работу обратных линий (backhaul lines) узлов сотовой связи? Отыскать трудноотслеживаемые проблемы интерференции? Решением является BTS Master MT8221B - идеальный инструмент "всё в одном"!

Характеристики

• Анализатор спектра: от 150 кГц до 7,1 ГГц
• Анализатор кабелей и антенн: от 400 МГц до 4,0 ГГц
• Измеритель мощности: от 150 кГц до 7,1 ГГц
• Векторный генератор сигналов: от 400 МГц до 6,0 ГГц (опция)

Возможности

Основные характеристики анализатора антенн и кабелей:

• измерения: КСВ по напряжению, обратные потери, потери в кабеле, расстояние до повреждения, фаза, усиление;
• погрешность 2-портовых измерений усиления: < 0,45 дБ;
• динамический диапазон (2-порт.): > 80 дБ;
• ВЧ-защищенность: +17 дБм в канале, +10 дБм на частоте;
• калибровка: OSL и FlexCal™;
• Bias Tee: от 12 до 32 Вольт (внутренний источник).

Основные характеристики анализатора спектра и интерференции:

• измерения: занимаемая полоса частот, мощность в канале, коэффициент мощности в соседнем канале (ACPR), отношение мощности несущей к уровню помехи (C/I);
• анализатор интерференции: спектрограмма, уровень сигнала, индикатор уровня принимаемого сигнала (RSSI), идентификатор сигнала (Signal ID);
• динамический диапазон: > 95 дБ при разрешении по полосе пропускания (RBW) 1 Гц;
• отображаемый средний уровень шумов (DANL): -163 дБм при разрешении по полосе пропускания (RBW) 1 Гц;
• фазовый шум: -100 дБс/Гц на частоте 1 ГГц при отстройке 10 кГц;
• точность установки частоты: < ±25 ppb при включенном GPS.

Стандартные возможности BTS Master MT8221B:

• 2-портовый анализатор кабелей и антенн – от 400 МГц до 4,0 ГГц;
• анализатор спектра – от 150 кГц до 7,1 ГГц;
• измеритель мощности – от 150 кГц до 7,1 ГГц.

Опциональные возможности BTS Master MT8221B:

• внутренний разделитель питания Bias-Tee для анализатора спектра и анализатора кабелей и антенн;
• встроенный приемник GPS;
• встроенный высокоточный измеритель мощности для использования с USB-датчиком мощности Anritsu до 4, 6, 8, 18 или 26 ГГц;
• анализатор интерференции;
• сканер каналов;
• стробирующее сканирование (Gated Sweep);
• векторный генератор сигналов;
• выход ПЧ нулевой полосы обзора;
• анализатор сигналов "GSM/GPRS/EDGE";
• анализатор сигналов "W-CDMA/HSDPA";
• анализатор сигналов "TD-SCDMA/HSDPA";
• анализатор сигналов "cdmaOne/CDMA2000 1X";
• анализатор сигналов "CDMA2000 1xEV-DO";
• анализатор сигналов "стационарного WiMAX";
• анализатор сигналов "мобильного WiMAX";
• анализатор сигналов "LTE";
• анализатор T1;
• анализатор E1;
• анализатор T3/T1;
• анализатор SONET OC-3c;
• анализатор SDH STM-1.

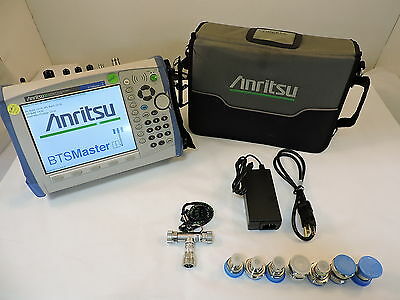

В базовый комплект поставки анализатора BTS Master MT8221B входят:

• перезаряжаемая аккумуляторная батарея;
• мягкая сумка для переноски;
• адаптер для зарядки и работы прибора от сети переменного тока 220 В с сетевым кабелем;
• адаптер для зарядки и работы прибора от автомобильного прикуривателя 12 В;
• высокочастотный переходник N(m) - BNC(f);
• высокочастотный переходник N(m) - SMA(f);
• программное обеспечение на компакт-диске;
• кабель USB A(plug) - USB miniB(plug) для подключения прибора к персональному компьютеру;
• прямой кабель Ethernet для подключения прибора к персональному компьютеру;
• перекрестный кабель Ethernet для подключения прибора к локальной сети;
• носитель информации USB-flash;
• руководство пользователя на русском языке в печатном виде.
