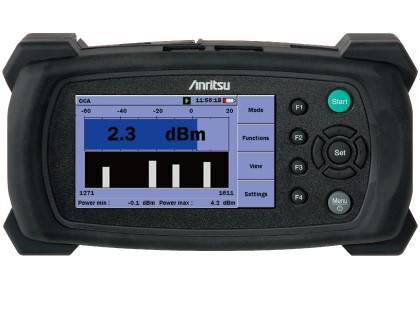

Модуль анализатора оптических каналов MU909020A для Anritsu MT9090A

  • Цена - по запросу

Анализатор оптических каналов MU909020A является универсальным для тестирования каналов CWDM в полевых условиях. Он позволяет просматривать уровни мощности и длины волн всех 18 канаов CWDM. В дополнение, критерии "Годен/Не годен" сохранены для всех параметров и конфигураций, определенных рекомендацией ITU-T G.695, позволяя техническим специалистам легко оценить состояние сети. Он также позволяет длительное время снимать характеристики с несколькими функциями дрейфа. С интерфейсом его программы, ориентированным исключительно на нужные свойства, он является легким в использовании для любого уровня квалификации, значительно уменьная расходы на обучение.

Быстрые измерения в полевых условиях

MU909020A уже готов для измерений приблизительно через 15 секунд, таким образом, продуктивная работа может начаться непременно. Без движущихся частей, MU909020A быстрее, чем любой другой анализатор оптического спектра, предоставляя быструю диагностику сетей CWDM. Кроме того, благодаря возможности сохранять скриншоты результаты измерений могут быть легко добавлены в протокол измерений, для записи информации во внутреннюю память или внешние накопители USB и легкой передачи файлов на компьютер.

С легким весом его конструкции и удобными для пользования размерами, анализатор оптического спектра является идеальным для внезаводских условий, и им можно легко управлять одной рукой. Цветной 4,3-дюймовый экран дисплея с высоким разрешением - это идеальные параметры для просмотра результатов. Это также предоставляет отличную разборчивость как внутри помещений, так и вне.

Источник переменного тока не всегда доступен, когда вы в нем нуждаетесь, особенно у оптоволоконных столбов. MT9090A обеспечивает 4 часа непрерывной работы в режиме измерений от полностью заряженной батареи.

Модульное исполнение

Модульное исполнение MT9090A позволяет легко заменить модули в полевых условиях. Пользователи могут обмениваться разными модулями анализатора оптического спектра или выполнять другие измерения оптической сети, такие как проверка оборудования отвода ВОЛС с имеющимся модулем определения места повреждения MU909011A. Работа всех модулей почти схожа, поэтому пользователь уже будет знать, как ими управлять.

Возможности

  • Специализированный прибор для установки, ввода в эксплуатацию и диагностики сетей CWDM;
  • Быстрый и точный обзор всех каналов CWDM и смещения каналов со временем;
  • Полностью соответствует стандартам ITU-T G.695 и G.694.2;
  • Сохраненные или определяемые пользователем пороговые величины для упрощенного тестирования "Годен/Не годен";
  • Операция измерения мощности с измерением полной мощности падающего луча;
  • Малое время загрузки и разогрева плюс длительное время автономной работы для быстрого снятих характеристик сетей CWDM в полевых условиях;
  • Широкоэкранный цветной дисплей с высоким разрешением, доступный для понимания в помещении и вне;
  • Прочный герметичный корпус предоставит годы работы в большинстве сложных средах;
  • Модульная платформа гаратнитует максимум возврата вложенных средств;
  • Компактный и легкий дизайн для максимальной мобильности в полевых условиях;
  • Высокая эффективность без высокой цены.

Характеристики

Модель MU909020A
Количество каналов  18 CWDM каналов, в соответствии с ITU-T G.694.2
Полоса пропускания канала  ±6.5 нм, в соотвествии с ITU-T G.695
Диапазон измерения мощности в канале  ±1 нм (сигнал от +10 до -35 дБм)
Диапазон измерения мощности в канале  от +10 дБм до –40 дБм
Точность измерения мощности в канале  ±0.5 дБ (при -10 дБм)
Линейность измерения мощности в канале ±0.3 дБ (сигнал от +10 до -35 дБм)
Точность измерения суммарной мощности  ±0.5 дБ (при -10 дБм)
Линейность измерения суммарной мощности  ±0.3 дБ (сигнал от +10 до -35 дБм)
Максимальная суммарная безопасная мощность на входе  +17 дБм
Максимальная безопасная мощность на входе на один канал +13 дБм
Повторяемость измерения мощности  ±0.2 дБ
Асимметрия каналов  >=12 дБ
Потери, зависящие от поляризации  ±0.3 дБ
Источник питания  От аккумуляторных NiMH батарей;
От сети переменного тока 100-240 В, 50/60Гц через адаптер/зарядное устройство
Требования к условиям окружающей среды Рабочий диапазон температур: от 0°C до +50°C
Диапазон температур хранения: от -20°C до +60°C
Относительная влажность: < 80% (без конденс
ата)
