Мультиметр настольный с ручным выбором диапазона МЕГЕОН 22130
22 560 руб.
- Производитель: Мегеон
- Модель: МЕГЕОН 22130
- Артикул: к0000014113
- Наличие: 40
- Готов к отгрузке: 20 ноября 2024

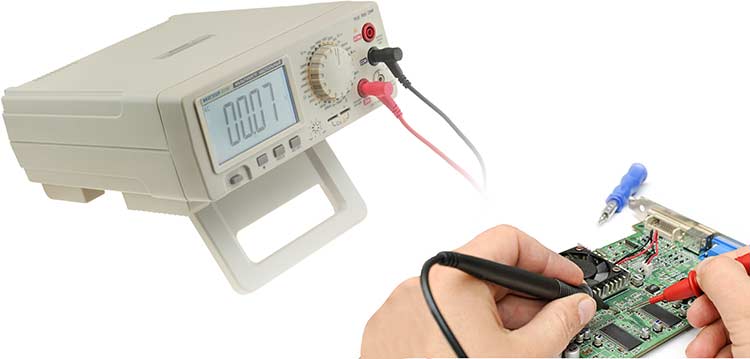

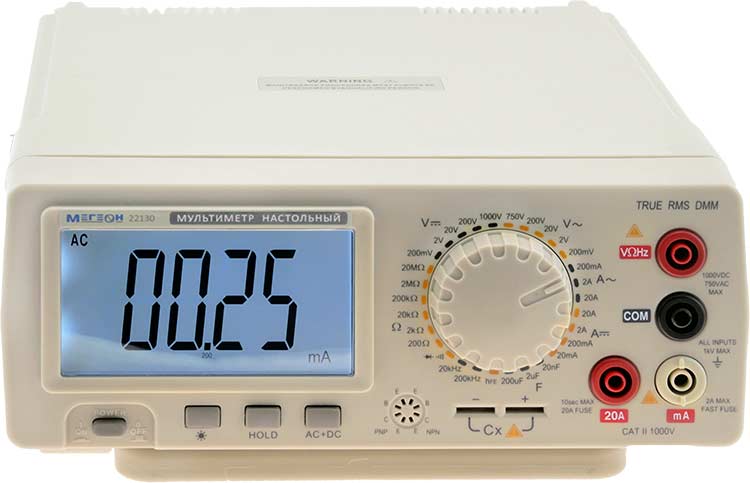

Данный настольный мультиметр МЕГЕОН 22130 демонстрирует надежное и устойчивое функционирование и представляет собой цифровой мультиметр с разрешением 4½ разрядов. Мультиметр оснащен жидкокристаллическим дисплеем. Для удобства эксплуатации и считывания показаний высота цифр на дисплее составляет 30 мм. Также для удобства эксплуатации и считывания показаний 30 мм ЖК-дисплей снабжен подсветкой. МЕГЕОН 22130 выполняет следующие функции: измерение напряжения постоянного и переменного тока, измерение силы постоянного и переменного тока, измерение сопротивления, емкости конденсаторов, частоты (Гц), усиления ВЧ, а также проверка диодов и тест цепи на разрыв. Измерение параметров переменного тока осуществляется на основе истинных среднеквадратичных значений, определяемых прибором с высокой точностью. Именно такая характеристика данного мультиметра как широкая полоса пропускания позволяет получать точные среднеквадратичные значения для любой формы волны переменного тока или переменного тока со смещением (AC+DC). В данном приборе в качестве центрального элемента используется АЦП с двойным интегрированием. Это идеальный прибор для лабораторий, заводов и других сфер применения радио-технологий.
Комплектность:
1. Мультиметр МЕГЕОН 22130 - 1 шт.
2. Измерительные провода - 1 комп.
3. Кабель питания - 1 шт.
4. Руководство по эксплуатации и паспорт - 1 шт.
Технические характеристики МЕГЕОН 22130
Параметр: |
Значение: |
Дисплей: |
ЖК-дисплей 4 1/2 разряда (макс. 19999) c подсветкой и автоиндикацией полярности. |
Способ измерения: |
АЦП с двойным интегрированием. |
Частота проверки сигнала: |
примерно 3 раза в сек. |
Индикация превышения диапазона: |
«1» |
Условия эксплуатации: |
0-40°С, относительная влажность <80%. |

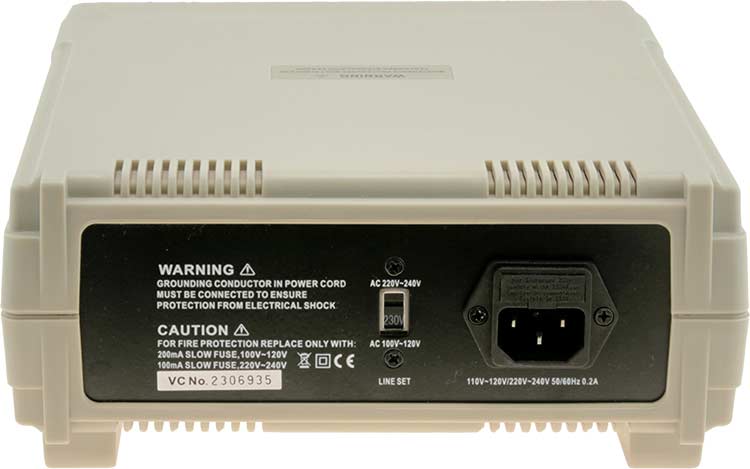

Источник питания: |
сеть переменного тока 220В/110В, 50/60Гц. |
Габаритные размеры без упаковки: |
260мм х 220мм х 82мм |
Габаритные размеры с упаковкой: |
300мм х 290мм х 145мм |
Вес без упаковки: |
1,2 кг |
Вес с упаковкой: |
1,4 кг |
Точность: ± (показание % + самая низкая эффективная величина), температура для обеспечения точности: (23+5)°С, относительная влажность <75%, гарантия в течение одного года с даты выпуска.
Напряжение постоянного тока (DCV)
Диапазон |
Точность |
Разрешение |
200мВ |
+ (0,05%+1d) |
10мкВ |
2В |
100 мкВ |
|
20В |
1мВ |
|
200В |
10мВ |
|
1000В |
±(0,1%+5d) |
100мВ |
Входное полное сопротивление: 10 МОм во всех диапазонах.
Защита от перегрузки: диапазон “200 мВ”: 250В пост.тока или пиковое значение перем.тока.
Другие диапазоны: 1000В пост.тока или пиковое значение перем.тока.
Напряжение переменного тока (ACV)
Диапазон |
Входная частота |
Точность |
Разрешение |
200мВ |
50Гц-20кГц |
± (0,8%+80d) |
10 мкВ |
2В |
100 мкВ |
||
20В |
1 мВ |
||
200В |
50Гц-5кГц |
10 мВ |
|
1000В |
50Гц-400Гц |
±(1,0%+50d) |
100 мВ |
Для точности измерения значение входного сигнала не должно быть ниже 10% от верхнего предела диапазона.
Входное полное сопротивление: 2 МΩ во всех диапазонах.
Защита от перегрузки: диапазон “200 мВ”: 250В пост.тока или пиковое значение перем.тока.
Другие диапазоны: 1000В пост.тока или пиковое значение перем.тока.
Измерение силы постоянного тока (DCA)
Диапазон |
Точность |
Разрешение |
20мА |
±(0,35%+10d) |
1мкА |
200мА |
10 мкА |
|
2А |
±(1,2%+20d) |
100мкА |
20А |
1мА |
Макс. входной перепад напряжения:200мВ.
Макс входной ток:20А (в течение 10с).
Защита от перегрузки:предохранитель 2А/250В, предохранитель 13А/250В.
Измерение силы переменного тока (ACA)
Диапазон |
Входная частота |
Точность |
Разрешение |
200мА |
50Гц~5кГц |
±(0,8%+80d) |
10 мкА |
2А |
50Гц~400Гц |
±(1,5%+50d) |
100мкА |
20А |
1мА |
Макс. входной перепад напряжения:200мВ.
Макс входной ток:20А (в течение 10с).
Защита от перегрузки:предохранитель 2А/250В, предохранитель 13А/250В.
Сопротивление (Ом)
Диапазон |
Точность |
Разрешение |
200 Ом |
+ (0,1%+10d) |
0,01 Ом |
5 кОм |
±(0,1%+5d) |
0,1 Ом |
20 кОм |
1 Ом |
|
200 кОм |
10 Ом |
|
2 МОм |
100 Ом |
|
20 МОм |
±(0,6%+5d) |
1 кОм |
Напряжение разомкнутой цепи:менее 3В.
Защита от перегрузки: 250 В постоянного тока или пиковое значение переменного тока
Примечание: В диапазоне “200 Ом” закоротите между собой измерительные провода, чтобы измерить сопротивление провода. Полученный результат необходимо вычесть из действительного значения измерения.
Емкость конденсатора (С)
Диапазон |
Точность |
Разрешение |
20 нФ |
+ (3,5%+20d) |
1 пФ |
2 мкФ |
100 пФ |
|
200 мкФ |
±(5,0%+30d) |
10 нФ |
Частота измерения: прибл. 400Гц;
Напряжение измерения: прибл. 40мВ;
Защита от перегрузки: 36В пост.тока или пиковое значение переменного тока.
Частота (FREQ)
Диапазон |
Точность |
Разрешение |
20 кГц |
±(1,0%+20d) |
1Гц |
200 кГц |
10Гц |
Чувствительность входного сигнала: 500 мВ СКЗ;
Защита от перегрузки: 250В пост.тока или пиковое значение переменного тока (в течение 15 сек).
Проверка диодов и тест цепи на разрыв
Описание |
Условие теста |
Значение измерения является прибл. значением прямого падения напряжения. Если сопротивление в измеряемой цепи менее 30 Ω +10 Ω, раздается звуковой сигнал и на дисплее отображается приблизительное значение. Напряжение разомкнутой цепи составляет прибл. 3В. |
Прямой постоянный ток составляет прибл.1мА, обратное напряжение постоянного тока – менее 3В. |
Защита от перегрузки: 250В пост.тока и пиковое значение переменного тока.
Измерение усиления ВЧ
Диапазон |
Индикация на дисплее |
Условия тестирования |
NPN (негативный-позитивный-негативный) или PNP (позитивный-негативный-позитивный) |
0-1000,0 |
Базовый ток прибл. 10 А, усиление напряжения прибл. 3В |
Список документов товара
Фильтр мультиметры | |
Измерение емкости | Да |
Измерение сопротивления | Да |
Измерение температуры | Да |
Измерение частоты | Да |
Исполнение мультиметра | Настольный (лабораторный) |
Напряжение переменное, В | 1000 |
Напряжение постоянное, В | 1000 |
Проверка диодов | Да |
Ток переменный, А | 20 |
Ток постоянный, А | 20 |
