N1021B Комплект дифференциального пробника для рефлектометра, 18 ГГц

Комплект дифференциального пробника для рефлектометра

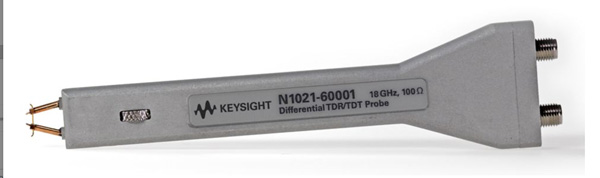

Дифференциальный пробник N1021B предназначен для использования с модулями рефлектометра во временной области (TDR/TDT), например, 54754A, при проведении измерений параметров отражения и передачи во временной области и S-параметров печатных плат и компонентов, не имеющих высокочастотных коаксиальных разъемов. Встроенный регулировочный ролик позволяет настраивать расстояние между дифференциальными наконечниками в диапазоне от 0 до 2,54 мм.

Дифференциальный пробник N1021B используется совместно с базовым блоком широкополосного осциллографа Infiniium 86100C DCA-J или 86100D DCA-X, программным обеспечением для определения характеристик импеданса и S-параметров 86100D-202 и модуль рефлектометра во временной области 54754A для дифференциальных и несимметричных измерений. Пробник направляет в исследуемое устройство тестовые сигналы и/или воспринимает отклики, которые обрабатываются и отображаются во временной области, либо в виде S-параметров. Результаты измерений во временной области могут отображаться в виде зависимости отраженного напряжения или импеданса от времени или расстояния. Результаты измерений S-параметров включают значения амплитуды, фазы и групповой задержки.

В комплект дифференциального пробника N1021B входят следующие элементы:

• дифференциальный пробник
• 2 соединительных кабеля длиной 1 м
• SMA перемычка (вилка) – 2 шт.
• SMA нагрузка 50 Ом (вилка) – 2 шт.
• SMA адаптер (розетка-розетка) – 2 шт.
• Адаптер для позиционера (включает 2 винта 2,5 мм и универсальный ключ)
• Антистатический браслет
• Заземляющий провод для антистатического браслета
• Руководство пользователя (в печатном виде или на диске)
• Футляр

Основные возможности и технические характеристики

Характеристики дифференциального пробника N1021B

• Полоса пропускания: 18 ГГц
• Импеданс при дифференциальном подключении: 100 Ом (ном.)
• Диапазон изменения расстояния между наконечниками: от 0 до 2,54 мм
• Подпружиненные наконечники с независимым перемещением по оси Z
