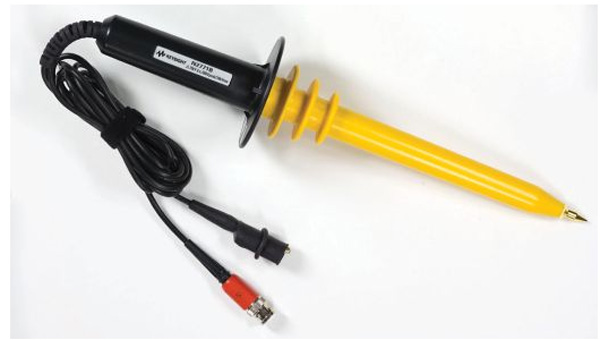

N2771B Высоковольтный пробник, 1000:1, 50 МГц, 30 кВ

Высоковольтный пробник Keysight N2771B с коэффициентом деления 1000:1 предназначен для измерения быстрых высоковольтных сигналов с максимальным напряжением до 15 кВ (пиковое значение переменного напряжения + постоянная составляющая) или до 10 кВ переменного напряжения (среднеквадратичное значение).

Большой размер и прочная конструкция пробника обеспечивают превосходную защиту. Заземляющий проводник проходит внутри корпуса пробника и выходит наружу за барьером безопасности, за счет чего он находится в удалении от высокого напряжения. Пробник N2771B может использоваться для измерения параметров фотоэлектронных умножителей, электродвигателей, высоковольтных переключателей, магнетронов и современных проекционных систем.

• Измерение напряжения до 15 кВ
• В комплект входит заземляющий провод с зажимом типа «крокодил», измерительный наконечник и наконечник в виде крючка
• Полоса пропускания: 50 МГц (по уровню –3 дБ)
• Время нарастания: менее 7 нс
• Коэффициент деления: 1000:1
• Входное сопротивление: 100 МОм (при подключении к входу 1 МОм)
• Входная емкость: 1 пФ
• Диапазон компенсации: 7-25 пФ
• Максимальное входное напряжение: до 15 кВ (пиковое значение переменного напряжения + постоянная составляющая, в течение менее 60 с), до 10 кВ (переменное напряжение, СКЗ, в течение менее 60 с) или до 30 кВ (пиковое значение, при длительности импульса менее 20 нс)
• Рабочая температура: от 0 до 50°С
• Влажность: до 80%
• Температура хранения: от –20 до +70°С
• Влажность при хранении: до 90%
• Габаритные размеры: длина 33 см, макс. диаметр корпуса 2 см, макс. диаметр рукоятки 7,5 см

Пробник N2771B является полной заменой пробника N2771A, который снят с производства в июне 2011 года.

Основные возможности и технические характеристики

• Совместим с осциллографами Keysight серий 2000X, 3000X, 4000X, 5000, 6000, 7000, 54800, 8000, 9000, 80000 и 90000
• Измерение напряжения до 15 кВ (пиковое значение переменного напряжения + постоянная составляющая)
• В комплект входит заземляющий провод с зажимом типа «крокодил», измерительный наконечник и наконечник в виде крючка
• Полоса пропускания: 50 МГц (по уровню –3 дБ)
• Время нарастания: менее 7 нс
• Коэффициент деления: 1000:1
• Входное сопротивление: 100 МОм (при подключении к входу 1 МОм)
• Входная емкость: 1 пФ
