N2804A Высоковольтный дифференциальный пробник, 300 МГц

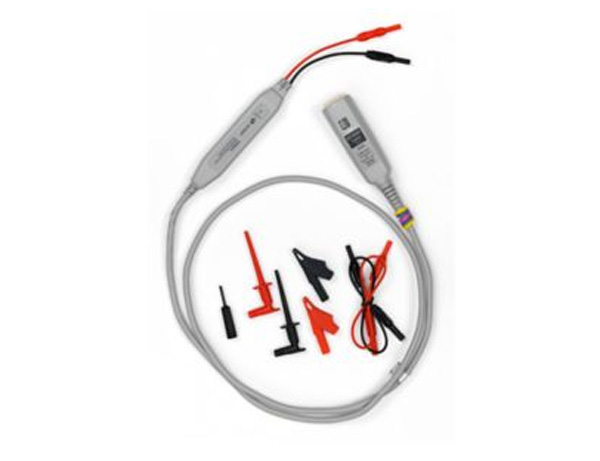

Дифференциальный пробник Keysight N2804A имеет полосу пропускания 300 МГц и предназначен для точных измерений параметров высокоскоростных дифференциальных сигналов при тестировании современных быстродействующих силовых устройств, в том числе, импульсных источников питания, преобразователей постоянного тока, усилителей класса D, а также автомобильных шин питания. Пробник имеет коэффициент деления 100:1, что позволяет использовать его для измерения высоковольтных дифференциальных сигналов напряжением до ±300 В (пиковое значение переменного напряжения + постоянная составляющая) с высоким коэффициентом ослабления синфазного сигнала (CMRR). Благодаря высокому дифференциальному входному сопротивлению (4 МОм) и малой величине входной емкости (4 пФ), пробник N2804A обеспечивает минимальную нагрузку на исследуемую схему. Пробник комплектуется двумя удлинительными проводами (длиной 30 см), а также встроенными гасящими резисторами, обеспечивающими подавление внутриполосного резонанса и равномерность характеристики во всей полосе пропускания пробника даже при использовании удлинительных проводов и принадлежностей для наконечников. Питание пробника осуществляется непосредственно от осциллографа через интерфейс AutoProbe.

Основные возможности и технические характеристики

Основные характеристики

• Полоса пропускания 300 МГц (без удлинительных проводов)
• Измерение высоковольтных дифференциальных сигналов напряжением до ±300 В (пиковое значение переменного напряжения + постоянная составляющая) с коэффициентом ослабления синфазного сигнала (CMRR) более 70 дБ на частоте 1 МГц
• Возможность настройки напряжения смещения
• Интерфейс AutoProbe

Принадлежности

• Два наконечника-браузера
• Два удлинительных провода (30 см)
• Два зажима в виде пинцета
• Настроечное приспособление

Совместимость

• Осциллографы серии InfiniiVision 4000X с прошивкой версии 4.0 или более поздней
• Осциллографы Infiniium серии S, серий 9000, 90000A, 90000X, 90000Q и Z с прошивкой версии 5.2
• Для осциллографов Infiniium серий 90000X, 90000Q и Z требуется адаптер N5442A с прецизионным разъемом BNC 50 Ом
