N3302A Модуль электронной нагрузки постоянного тока, 150 Вт

Утвержденный тип средств измерений.
Внесен в Государственный реестр средств измерений за номером 46807-11.

Модуль Keysight N3302A представляет собой модуль электронной нагрузки постоянного тока мощностью 150 Вт (0-30 А, 0-60 В) для использования совместно с базовым блоком электронной нагрузки постоянного тока N3300A или N3301A. Модуль N3302A обеспечивает высокое быстродействие и точность при работе в режимах постоянного тока, напряжения или сопротивления. Прибор имеет встроенные функции измерения напряжения, тока и мощности, а также встроенный дигитайзер для оцифровки сигналов.

Тестирование многоканальных источников питания постоянного тока или преобразователей постоянного тока может занимать много времени, если последовательно тестировать каждый канал с использованием мультиплексора и одного мультиметра. Встроенная измерительная система электронных нагрузок N3300A позволяет проводить тестирование всех каналов одновременно. Аналогичным образом можно тестировать сразу несколько одноканальных источников питания постоянного тока.

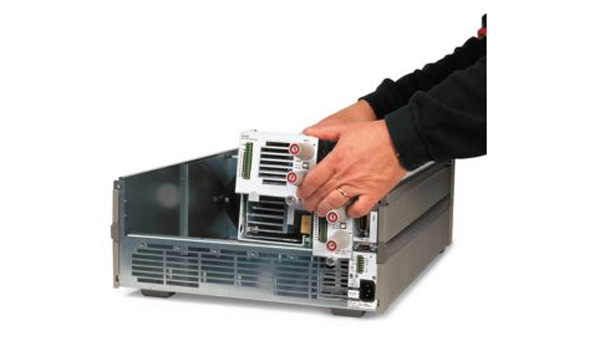

Для управления модулем N3302A, установленным в базовый блок электронной нагрузки постоянного тока N3300A или N3301A, нужен один адрес GPIB. Электронная нагрузка постоянного тока серии N3302A обладает высоким быстродействием и точностью и идеально подходит для тестирования в условиях крупносерийного производства источников питания.

Основные возможности и технические характеристики

Выходные параметры

• Ток: от 0 до 30 А
• Напряжение: от 3 до 60 В
• Максимальная мощность:150 Вт

Режим постоянного тока

• Нижний диапазон/Верхний диапазон: 3 А/30 А
• Нестабильность: 10 мА
• Погрешность (нижний диапазон): 0,1% ± 5 мА
• Погрешность (верхний диапазон): 0,1% ± 10 мА

Режим постоянного напряжения

• Нижний диапазон/Верхний диапазон: 6 В/60 В
• Нестабильность: 5 мВ
• Погрешность (нижний диапазон): 0,1% ± 3 мВ
• Погрешность (верхний диапазон): 0,1% ± 8 мВ

Режим постоянного сопротивления

• Диапазон 1 (ток более 10% от номинального значения): от 0,067 Ом до 4 Ом
• Диапазон 2 (ток более 1% от номинального значения): от 3,6 Ом до 40 Ом
• Диапазон 3 (ток более 0,1% от номинального значения): от 36 Ом до 400 Ом
• Диапазон 4 (ток более 0,01% от номинального значения): от 360 Ом до 2000 Ом
