N6756A Модуль источника питания постоянного тока, 60 В, 17 А, 500 Вт

Утвержденный тип средств измерений.
Внесен в Государственный реестр средств измерений за номером 53170-13.

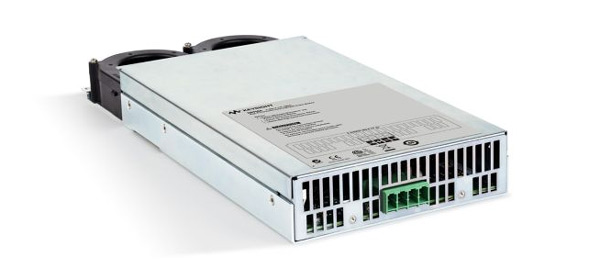

Модуль Keysight N6756A представляет собой высокопроизводительный модуль источника питания постоянного тока с автоматическим переключением пределов и выходной мощностью 500 Вт. Он обеспечивает низкий уровень шумов, высокую точность и скорость изменения выходных параметров, которая в 10-50 раз выше, чем у других программируемых источников питания. Опция повышения скорости тестирования включает встроенный дигитайзер (как в осциллографе), который позволяет повысить точность измерений при наблюдении быстрых переходных процессов и импульсных явлений в тестируемом устройстве.

Модуль N6756A может работать совместно с низкопрофильной модульной системой питания серии N6700 (в составе автоматизированной измерительной системы) или с анализатором источников питания постоянного тока N6705 (при настольном применении). Модульная система питания N6700 оснащена интерфейсами GPIB, LAN и USB и соответствует классу C стандарта LXI. Потребитель может выбрать любую комбинацию из более чем 30 различных модулей — от базовых до высокоточных, обеспечивающих выходную мощность от 20 Вт до 500 Вт.

Основные возможности и технические характеристики

Выходные параметры

• Напряжение: от 0 до 60 В
• Ток: от 0 до 17 А
• Максимальная мощность: 500 Вт

Погрешность программирования (при температуре 23°С ±5°C)

• Напряжение: 0,06% + 25 мВ
• Ток: 0,1% + 12 мА

Шумы и пульсации (от 20 Гц до 20 МГц)

• Напряжение: 6 мВ (размах)/1 мВ (СКЗ))
• Ток: 4 мА (СКЗ)
