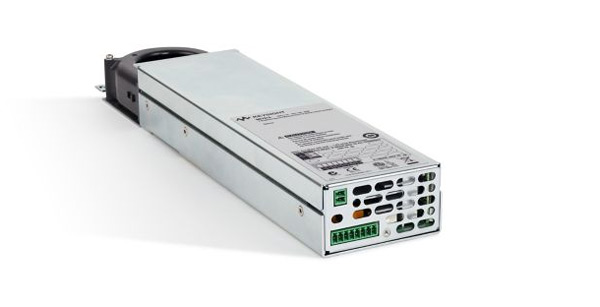

N6781A 2-квадрантный модуль источника/измерителя для анализа разряда батареи, 20 В / ±1 А или 6 В / ±3 А, 20 Вт

  • Цена - по запросу

Утвержденный тип средств измерений.
Внесен в Государственный реестр средств измерений за номером 48606-11.

* Патентованная функция Keysight: плавное переключение пределов измерения

Функция плавного переключения пределов измерения помогает решить проблему измерения динамических токов. При использовании этой функции инженеры могут непрерывно выполнять точные измерения динамических токов без глитчей. По мере изменения тока, потребляемого тестируемым устройством, модуль источника/измерителя автоматически и мгновенно определяет, на каком пределе измерения будет получен самый точный результат, и плавно переключается на этот предел. В сочетании с встроенным в модуль 18-разрядным дигитайзером плавное переключение пределов измерения позволяет получить эффективное разрешение по амплитуде 28 бит. За счет этого можно добиться значительного повышения производительности и получить более полное представление о процессах потребления мощности. В результате инженеры могут увидеть полную картину процесса изменения тока в диапазоне от наноампер до ампер за один проход.

Другие функции и преимущества источника/измерителя N6781A

  • Работа без помех — изменение диапазонов источника и измерителя без глитчей
  • Работа в двухквадрантном режиме обеспечивает функционирование в качестве источника напряжения или тока или в качестве электронной нагрузки постоянного тока или постоянного напряжения
  • Четыре диапазона измерения тока обеспечивает точное определение уровня тока в различных режимах работы тестируемого устройства
  • Превосходная переходная характеристика обеспечивает стабильность выходного напряжения при быстрых изменениях нагрузки
  • Модуляция постоянного тока позволяет создавать сигналы произвольной формы частотой до 100 кГц для подачи на тестируемое устройство
  • Измерения с высокой скоростью оцифровки — встроенный дигитайзер с частотой дискретизации 200 кГц позволяет захватывать и просматривать значения мощности, потребляемой тестируемым устройством, с интервалом 5 мкс

Основные возможности и технические характеристики

Выходные параметры

  • Напряжение: до 20 В
  • Ток: до ±3 А
  • Мощность: до 20 Вт

Погрешность программирования (при 23°С ±5°C, после 30-минутного прогрева)

  • Напряжение, предел 20 В: 0,025% + 1,8 мВ
  • Напряжение, предел 6 В: 0,025% + 600 мкВ
  • Ток, пределы 3 А и 1 А: 0,04% + 300 мкА
  • Ток, предел 300 мА: 0,03% + 150 мкА

Переходная характеристика

  • Спад напряжения менее 30 мВ при переходных токах до 0,15 А/мкс

Погрешность измерения (при 23°С ±5°C)

  • Напряжение, предел 20 В: 0,025% + 1,2 мВ*
  • Ток, предел 3 А: 0,03% + 250 мкА*
  • Ток, предел 100 мА: 0,025% + 10 мкА*
  • Ток, предел 10 мкА: 0,025% + 8 нА
